Erstellen Sie ein Kontaktplan-Diagramm und fügen Sie Variablen hinzu

Erstellen Sie ein Kontaktplan-Diagramm und fügen Sie anschließend lokale Variablen zum Strompfad hinzu. Dieses Beispielprogramm verwendet einen 2080-L50E-24QVB-Controller. Der HSC wird in allen
Micro850
 L50E-Controllern unterstützt.
Voraussetzungen
  • Erstellen Sie ein
    Micro800
    -Controller-Projekt und fügen Sie einen Controller hinzu, der HSC unterstützt.
  • Der Controller ist offline.
So erstellen Sie einen Kontaktplan und fügen Variablen hinzu
  1. Klicken Sie im
    Projekt-Organizer
     mit der rechten Maustaste auf
    Programme
     und wählen Sie dann
    Neues Programm
     aus.
  2. Geben Sie unter
    Neues Programm
     den Programmnamen ein, vergewissern Sie sich, dass der Typ
    Kontaktplan
     lautet und wählen Sie dann
    Erstellen
     aus.
  3. Öffnen Sie das Programm, indem Sie einen der folgenden Schritte ausführen:
    • Doppelklicken Sie auf das Programm.
    • Wählen Sie das Programm aus und drücken Sie dann die Taste
      Entfernen
      .
  4. Fügen Sie einen direkten Kontakt zum ersten Strompfad hinzu, indem Sie einen der folgenden Schritte ausführen:
    • Geben Sie in
      Toolbox
       in
      Suchen
       den Text
      XIC
       ein und ziehen Sie den Text auf den ersten Strompfad im Sprach-Editor.
    • Doppelklicken Sie in
      Toolbox
       auf
      XIC
      , um es zum ersten Strompfad hinzuzufügen.
  5. Weisen Sie dem direkten Kontakt eine Variable zu.
    • Klicken Sie mit der rechten Maustaste auf die
      XIC
      -Anweisung und wählen Sie dann
      Variable auswählen
       aus.
    • Wählen Sie in der Variablenauswahl die Navigationsregisterkarte
      <controller-name>
       aus und doppelklicken Sie dann auf
      Globale Variablen
      .
    • Wählen Sie in der globalen Variablenauswahl die Option
      _IO_EM_DI_05
       und anschließend
      Auswählen
       aus.
  6. Fügen Sie eine HSC-Anweisung hinzu, indem Sie einen der folgenden Schritte ausführen:
    1. Geben Sie in
      Toolbox
       unter
      Suchen
       den Namen
      HSC
       ein und ziehen Sie ihn dann im Sprach-Editor rechts neben der XIC-Anweisung.
    2. Doppelklicken Sie in
      Toolbox
       auf
      HSC
       und ziehen Sie dann die hinzugefügte HSC-Anweisung rechts neben die XIC-Anweisung im Sprach-Editor.
  7. Doppelklicken Sie im
    Projekt-Organizer
     unter dem erstellten Programm auf
    Lokale Variablen
    .
  8. Fügen Sie im Raster für lokale Variablen die folgenden Variablen hinzu:
    Lokale Variablen
    Variablenname
    Datentyp
    MyCommand
    USINT
    MyAppData
    HSCAPP
    MyInfo
    HSCSTS
    MyPLS
    PLS
    MyStatus
    UINT
    Der Raster für lokale Variablen sieht ähnlich der folgenden Abbildung aus:

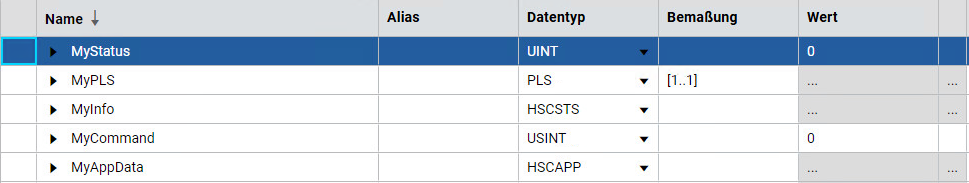

    HSC-Beispiel für ein Raster für lokale Variablen
