Querverweis-Browser

Der Querverweis-Browser ist ein Suchtool zur Suche nach Logik-Verweisen auf Variablen innerhalb des

Micro800

-Projekts.

Öffnen Sie den Querverweis-Browser über:

Den Sprach-Editor eines Strompfad-Diagramms, Funktionsblockdiagramms oder Programms für strukturierten Text.

Den Raster für globale oder lokale Variablen.

Der Querverweis-Browser zeigt Verweise auf die Variable basierend auf der Verwendungsstelle der Variable an, einschließlich:

Kontaktplan-Programme

ST-Programme

Funktionsblockdiagramme

Benutzerdefinierte Funktionen

Benutzerdefinierte Funktionsblöcke

Controller-Konfigurationen

Der Querverweis-Browser zeigt folgende Informationen über die Variable an:

Name

: Variablenname, auf den im Controllerprojekt verwiesen wird

Anweisung

: Name der Anweisung, in dem die Variable verwendet wird

Position

: Speicherort, an dem die Variable verwendet wird, und ein Link zu dem Speicherort

Zugriff

: Der Kommunikationszugriff auf die Variable als

Kein Zugriff

Lesen/Schreiben

oder

Lesen

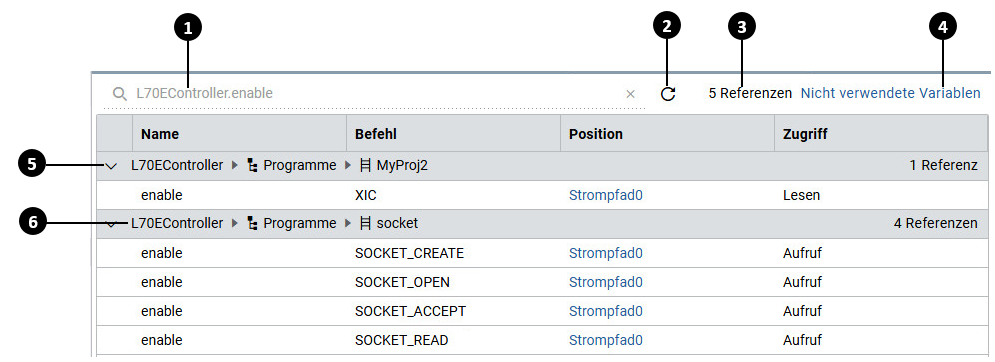

Querverweis-Browser
Element	Beschreibung
	Zeigt die Position der Variable im Controllerprojekt an: Für globale Variablen ist dies `<project-name>.<variable-name>`. Für lokale Variablen ist dies `<project-name>.<program-name>.<variable-name>`. Sie ist schreibgeschützt.
	Aktualisiert die Querverweisliste. Aktualisierung wird verwendet nach: Änderung der Position einer Variable im Sprach-Editor. Umbenennung von Variablen, Programmen, Anweisungen oder definierten Wörtern.
	Zeigt die Gesamtzahl der Verweise auf die ausgewählte Variable an.
	Öffnet die nicht verwendete Variablenauswahl, um die benutzerdefinierten Variablen anzuzeigen, die keinem Controller-Programm zugewiesen sind.
	Blendet die Referenzinformationen für die Kategorie ein oder aus.
	Zeigt den Ort des Verweises im Projekt-Organizer an.
