Hinzufügen von weiteren Strompfaden und Bearbeiten von Variablenzuweisungen

Führen Sie die folgenden Schritte aus, um Strompfad 2 und 3 hinzuzufügen, indem Sie Strompfad 0 und Strompfad 1 kopieren, die Variablenzuweisungen bearbeiten und dann den BDFB Traffic_Light erstellen.
Ein Fehlersymbol Fehlersymbol neben einem Variablennamen gibt Folgendes an:
  • Es muss ein Variablenname zugewiesen werden.
  • Es muss ein konstanter Wert eingegeben werden.
  • Es liegen nicht übereinstimmende Datentypen vor.
So fügen Sie weitere Strompfade hinzu und bearbeiten Variablenzuweisungen
  1. Duplizieren Sie Strompfad 0 und Strompfad 1, indem Sie die folgenden Schritte ausführen:
    1. Wählen Sie den ersten Strompfad aus.
    2. Wählen Sie den zweiten Strompfad aus, während Sie die
      Strg
      -Taste drücken.
    3. Klicken Sie mit der rechten Maustaste auf einen beliebigen Strompfad und wählen Sie dann
      Kopieren
       aus.
    4. Klicken Sie mit der rechten Maustaste auf Strompfad 1 und wählen Sie dann
      Einfügen
       aus.
    Die Tastenkombination kann auch zum Kopieren und Einfügen von Strompfaden verwendet werden.
  2. Weisen Sie in Strompfad 2 die Variable
    TON_3
     dem TON zu.
  3. Weisen Sie in Strompfad 3 die Variable
    TON_4
     dem TON zu.
  4. Führen Sie in Strompfad 2 und Strompfad 3 Folgendes aus:
    1. Ändern Sie jede EW-Variable in die NS-Variable.
    2. Ändern Sie jede NS-Variable in die EW-Variable.
    3. (Optional) Geben Sie Kommentare für die Strompfade ein.
    4. Überprüfen Sie, ob Strompfad 2 und Strompfad 3 wie im folgenden Beispiel aussehen:

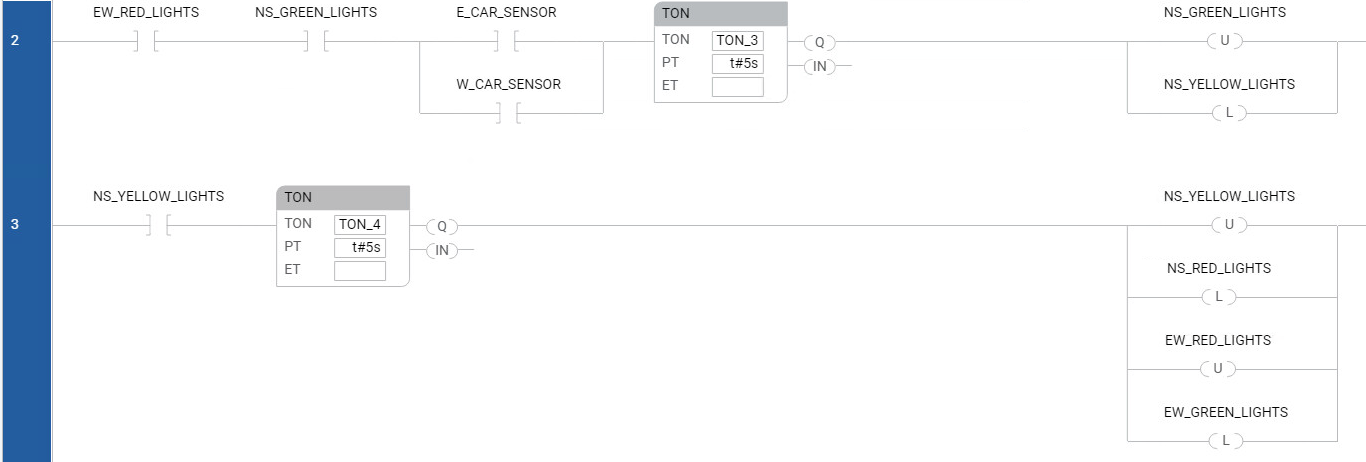

      Projekt „Ampel“ – Strompfad 3 und 4
  5. Fügen Sie Strompfad 4 am Ende hinzu.
    Die Logik ist:
    Wenn das Programm zum ersten Mal auf den Controller heruntergeladen und ausgeführt wird, ist keine der Ampeln anfangs eingeschaltet. Dieser letzte Strompfad prüft diese Bedingung (alle Ampeln ausgeschaltet) und schaltet die rote Ampel für Nord-Süd und die grüne Ampel für Ost-West ein.
  6. (Optional) Doppelklicken Sie auf Strompfad 4, wählen Sie
    Strompfad-Kommentar hinzufügen
     aus, und geben Sie dann Folgendes ein:
    To initialize the program after the initial download, if all the lights are turned off, turn on the North-South red lights and the East-West green lights.
  7. Fügen Sie die folgenden Kontaktplanelemente in der aufgelisteten Reihenfolge von links nach rechts zu Strompfad 4 hinzu. Fügen Sie die Umkehrkontaktelemente über
    Toolbox
     gemäß der folgenden Tabelle hinzu:
    Kontaktplandiagrammelemente in Strompfad 4
    KOP-Element
    Position
    Name
    XIO
    1 (am weitesten links)
    NS_RED_LIGHTS
    XIO
    2
    NS_YELLOW_LIGHTS
    XIO
    3
    NS_GREEN_LIGHTS
    XIO
    4
    EW_RED_LIGHTS
    XIO
    5
    EW_YELLOW_LIGHTS
    XIO
    6 (am weitesten rechts)
    EW_GREEN_LIGHTS
  8. Fügen Sie zwei OTOs parallel hinzu, um die Variablen NS_RED_LIGHTS und EW_GREEN_LIGHTS zu aktivieren.
    Das gesamte benutzerdefinierte Funktionsblockprogramm sieht ähnlich wie in der folgenden Abbildung aus:

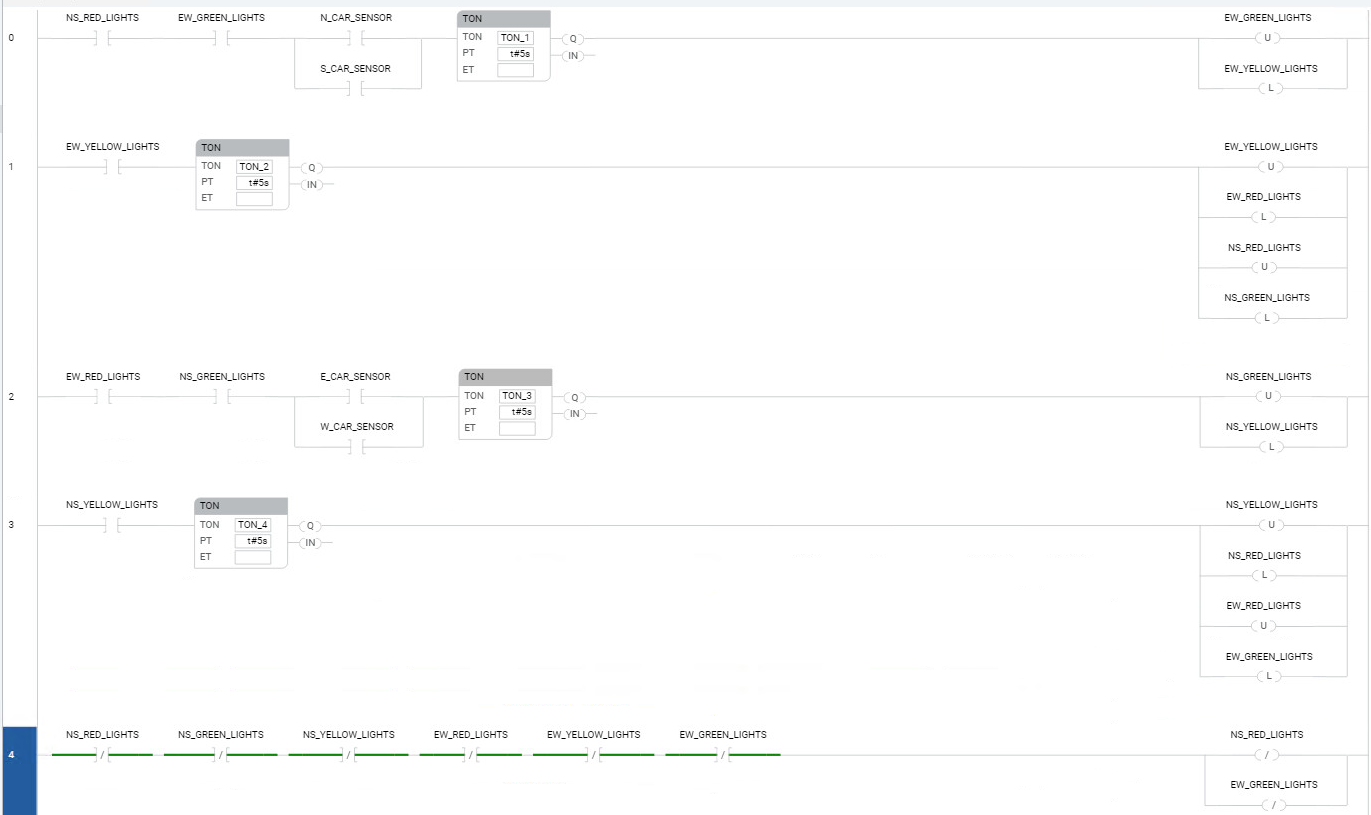

    So sieht das Projekt „Ampel“ aus
  9. Erstellen Sie ein Projekt über eine der folgenden Aktionen:
    • Wählen Sie in der Menüleiste die Option
      Gerät
      Erstellen
       aus.
    • Klicken Sie mit der rechten Maustaste auf den Controller und wählen Sie
      Erstellen
       aus.
  10. Zeigen Sie unter
    Ausgang
     das Erstellungsergebnis an.
  11. (Optional) Beheben Sie alle Fehler und erstellen Sie das Projekt dann erneut.
  12. Speichern Sie das Projekt über eine der folgenden Aktionen:
    • Wählen Sie in der Menüleiste Schaltfläche „Speichern“.
    • Wählen Sie im Menü
      Datei
       die Option
      Speichern
      .
