将适配器添加到项目中

确认项目处于在线状态。

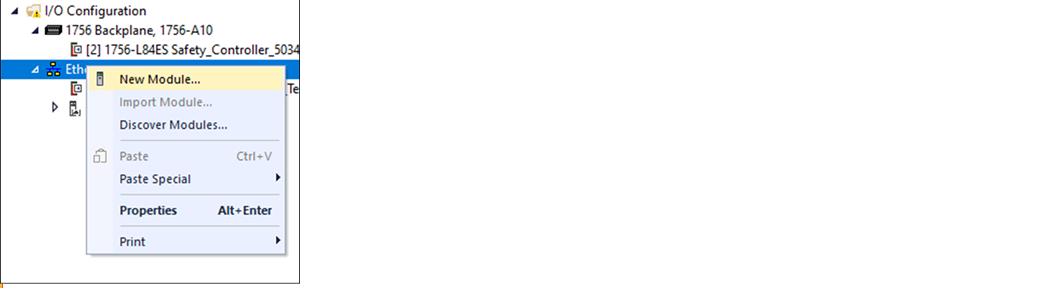

右键单击网络端口并选择 New Module。

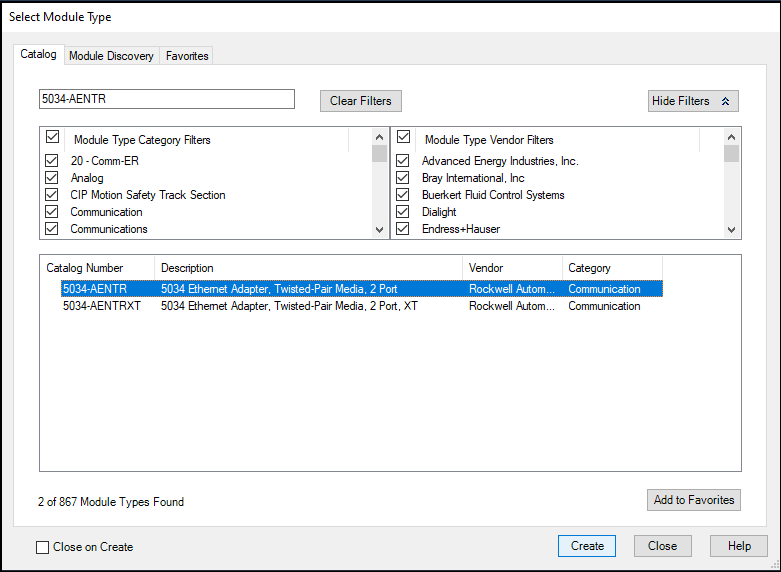

在 Select Module Type 对话框中完成以下任务：

在搜索字段中，输入您的适配器产品目录号。

该示例使用的是 5034-AENTR 适配器。

从搜索结果中选择适配器。

对于某些模块，可能会出现 Select Major Revision 对话框。如果出现该对话框，请选择模块的主要版本，然后单击 OK

选择 Create。

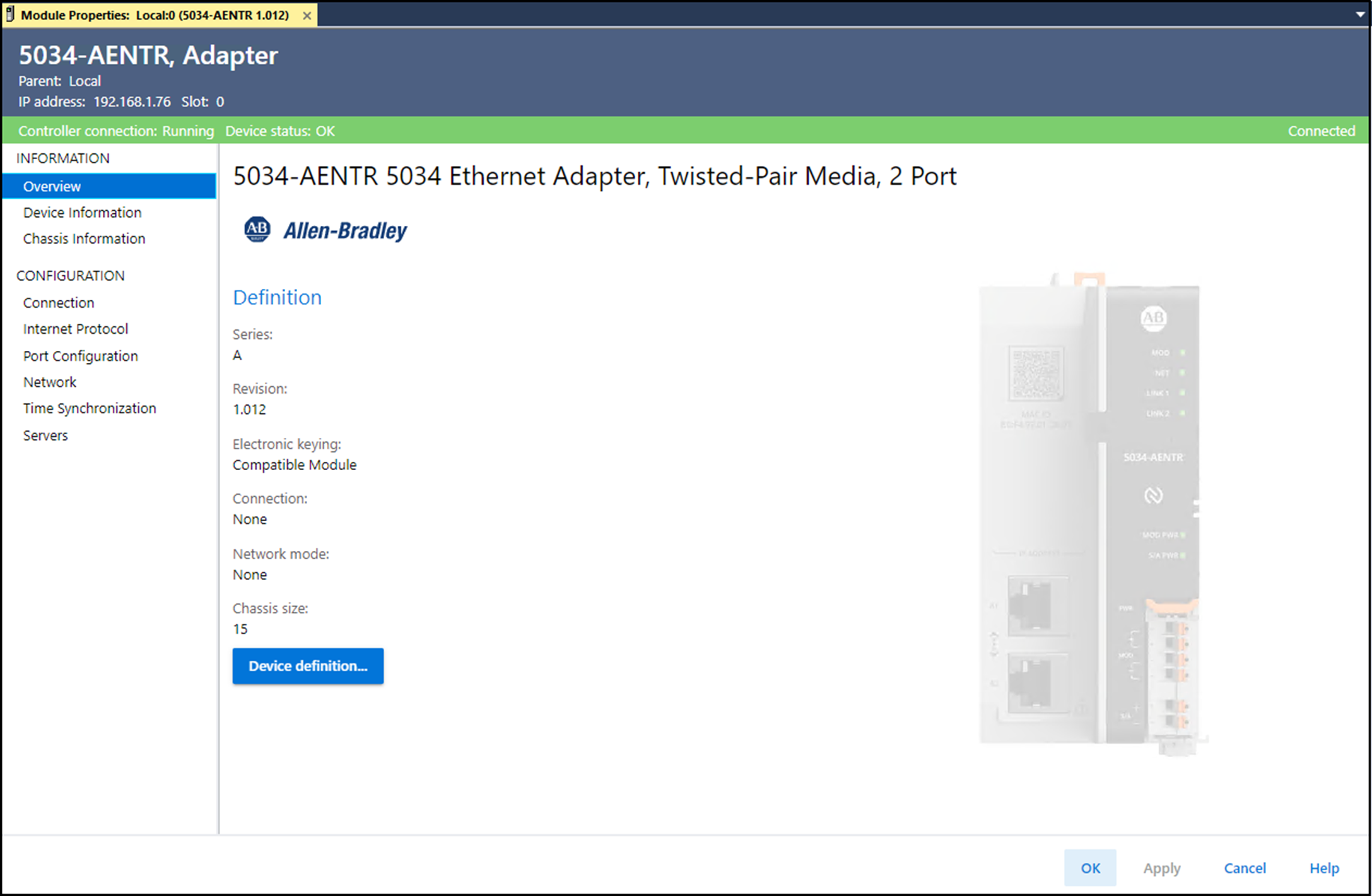

在 Device Definition 对话框中完成以下操作：

输入适配器的名称。

在 Ethernet Address 字段中输入 IP 地址。

设置合适的适配器固件版本。使用版本下方的左右下拉菜单。

选配件	说明
主要版本（左侧下拉菜单）	该字段仅显示适用于所选系列的主要版本。当在线时，该字段将变成灰色，除非模块支持在线更改主要版本。
次要版本（右侧字段）	设置模块的次要版本。有效范围为 1…255。该字段在离线以及在编程、远程编程和远程运行模式下启用。当处于运行模式或将电子匹配功能设为 Disable Keying 时，该字段将变为灰色。

选择合适的电子匹配功能设置。

从 Connection 类型下拉列表中选择连接类型。

连接选项	说明
None	从控制器（发起方）到适配器无直接连接。
Status	报告设备状态。

从 Network mode 下拉菜单中选择网络模式。

网络模式选项	说明
Device Level Ring (DLR)	提供冗余路径。
Parallel Redundancy Protocol (PRP)	每个路径在物理层面的重复数据。

根据模块数量（包括适配器）设置机架大小。例如，一个适配器与 32 个 I/O 模块需要的机架大小等于 33。

选择 OK。如果将 Connection 设置为 Status，则在 Apply changes 对话框中选择 Yes。

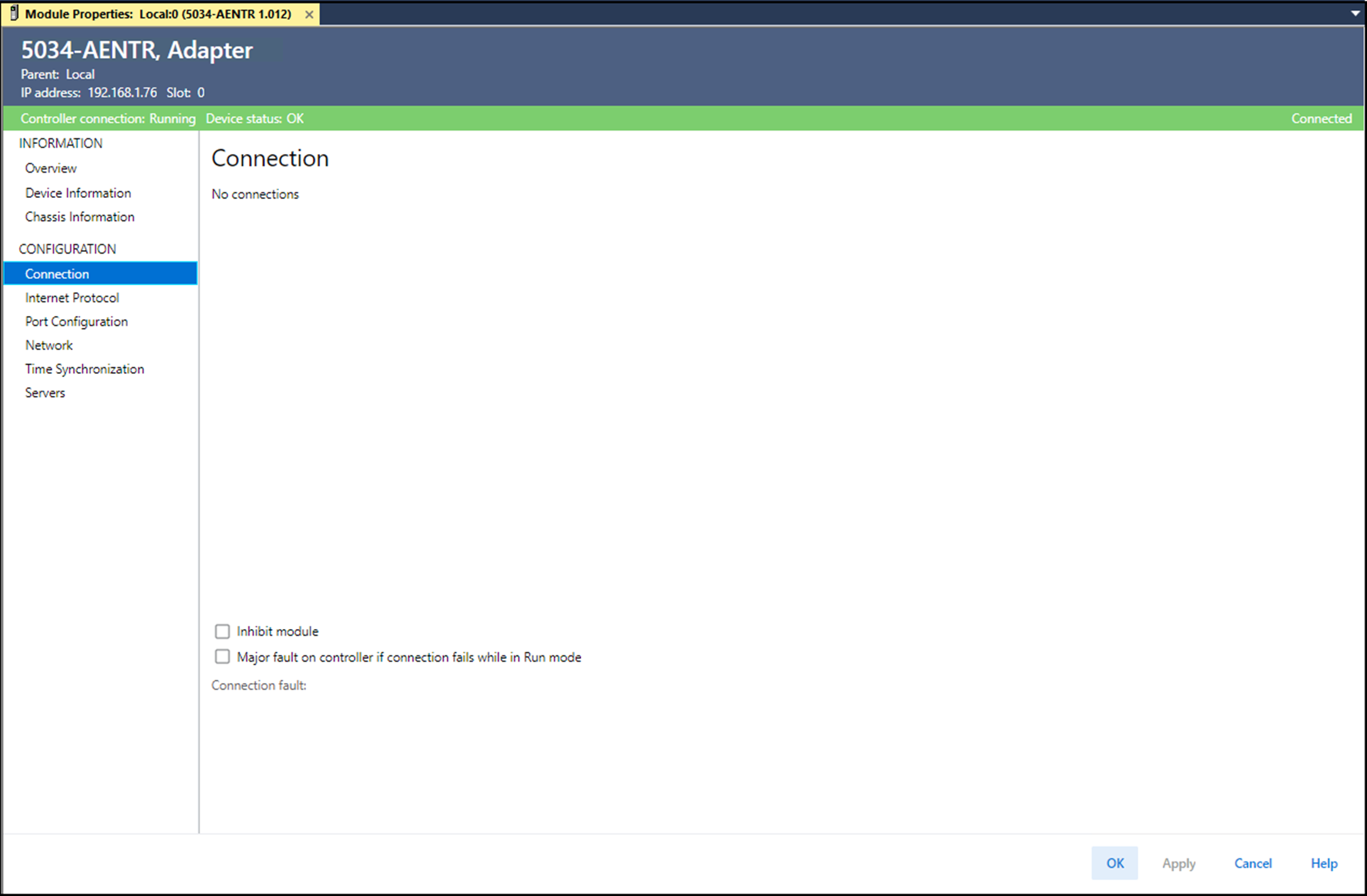

在 New Module 对话框中，从 Configuration 中选择 Connection，并完成以下任务：

设置请求信息包间隔 (RPI)。可接受范围为 25.0…750.0 ms，默认值为 200 ms。该连接仅供状态数据使用，无 I/O。

从下拉列表中将 Connection over EtherNet/IP 设置为 Unicast 或 Multicast。

对于非冗余控制器，当目标设备支持单播时，默认值为 Unicast。否则，默认值为 Multicast。对于冗余控制器，当目标设备支持多播时，默认值为 Multicast。否则，默认值为 Unicast。

选择 OK。

保存项目。

如果项目没有到控制器的通信路径，则选择 Browse 创建路径。

在 Who Active 对话框中，选择所需路径并选择 Set Project Path，然后关闭对话框。

确认控制器模式开关处于 PROG 模式位置。

右键单击 Controller Status 图标并选择 Go Online。

在 Connected To Go Online 对话框中，单击 Download。

确认您想要下载项目。

项目即下载到控制器中。当下载完成后，Connected To Go Online 对话框将关闭。
