Modbus Master 视图

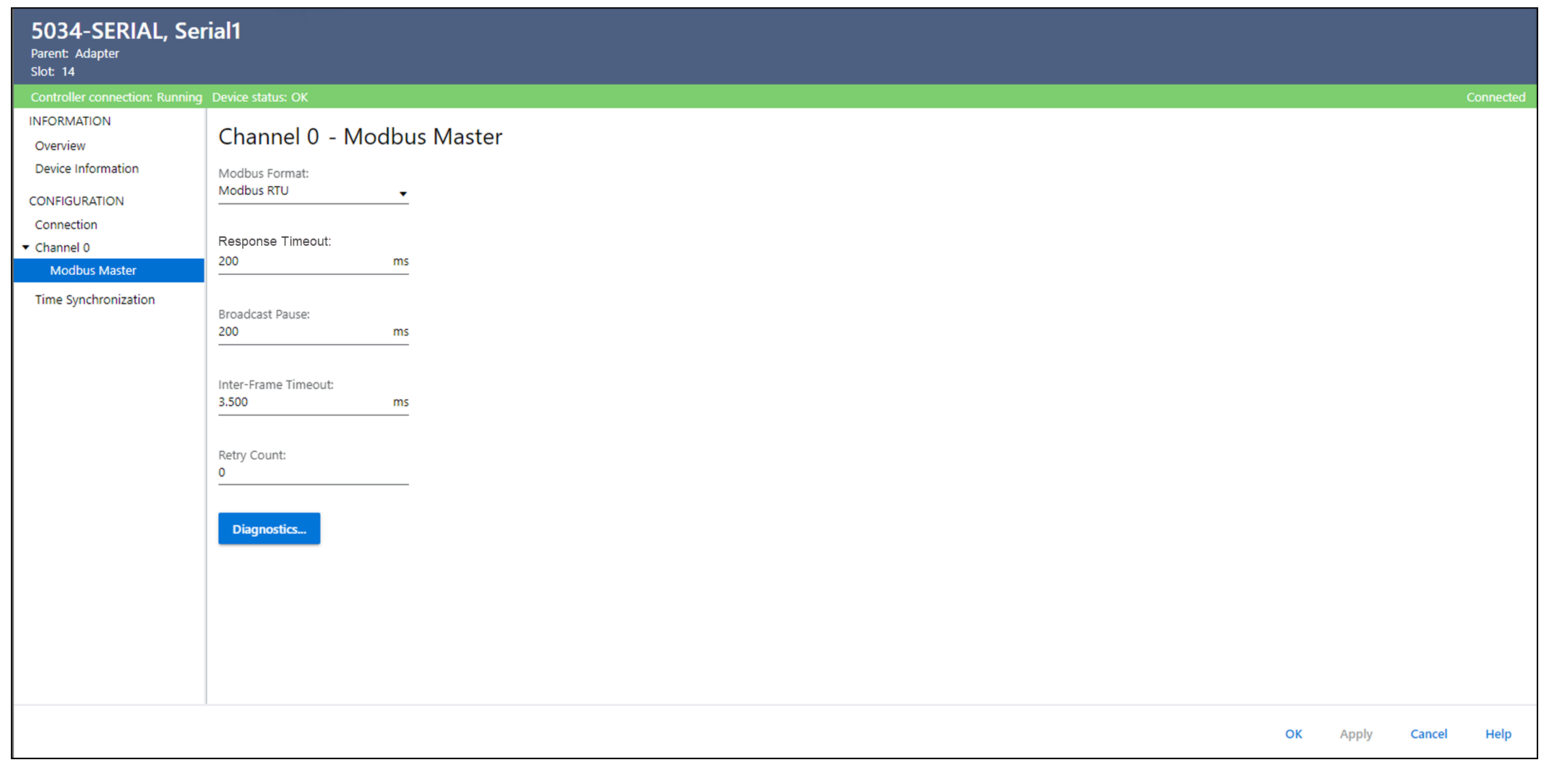

使用 Modbus Master 视图将 Modbus 通信的设置配置为主站设备。

Modbus Master 视图参数

参数	定义	可用选项
Modbus Format	确定 Modbus 传输格式为 Modbus RTU 或 Modbus ASCII。	0 = RTU（默认值） 1 = ASCII
Response Timeout	定义 Modbus 客户端在开始新传输之前等待服务器响应的最短时间。	0...3,600,000 (x1 ms)（默认值 = 200）
Broadcast Pause	指定数据广播后的延时。	0...3,600,000 (x1 ms)（默认值 = 200）
Inter-frame Timeout	指定接收 RTU 数据的最大延迟时间。	0 不是有效值。 使用 表 2 和 表 3 确定最小值。
Retry Count	指定重试请求的最大次数。	0...127（默认值 = 0）
Diagnostics	当控制器状态在线时，打开 Diagnostics 对话框，通过 Modbus 主站查看用于性能和错误管理的诊断计数器。	–

Inter-frame Timeout 最小值（10 位）

Baud Rate	默认值	有效范围 (µs)
1200	58000	29000...65535000
2400	28000	14000...65535000
4800	14400	7200…65535000
9600	7200	3600…65535000
19200	3500	1750…65535000
38400	3500	1750…65535000
57600	3500	1750…65535000
115200	3500	1750…65535000

Inter-frame Timeout 最小值（11 位）

Baud Rate	默认值	有效范围 (µs)
1200	64000	32000…65535000
2400	32000	16000…65535000
4800	16000	8000…65535000
9600	8000	4000…65535000
19200	3500	1750…65535000
38400	3500	1750…65535000
57600	3500	1750…65535000
115200	3500	1750…65535000

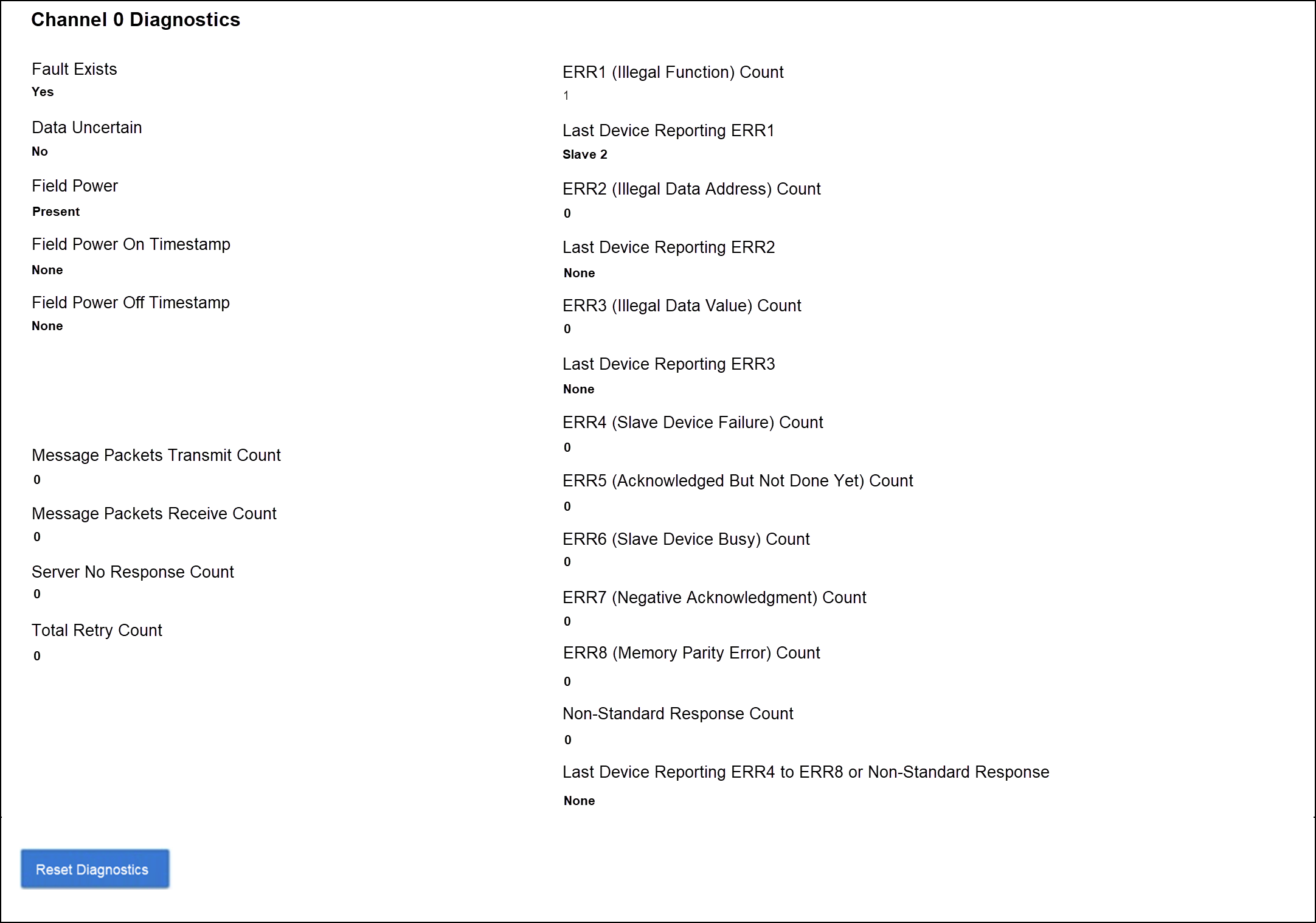

选择 Diagnostics 可查看 Modbus 主站通道的诊断信息。
