Eventxx 視圖
在 Eventxx 視圖中，其中「xx」代表事件定義的索引，顯示該事件可用的組態選項。您無法從此視圖設定參數，必須使用組態標籤。
使用此視圖以檢閱下列任務：
- 事件是否已啟用。
- 事件是否已鎖存。
- 事件的獨立點觸發是否已啟用。
- 檢查事件的觸發條件。
- 檢查事件的參與者及其狀態轉換行為。

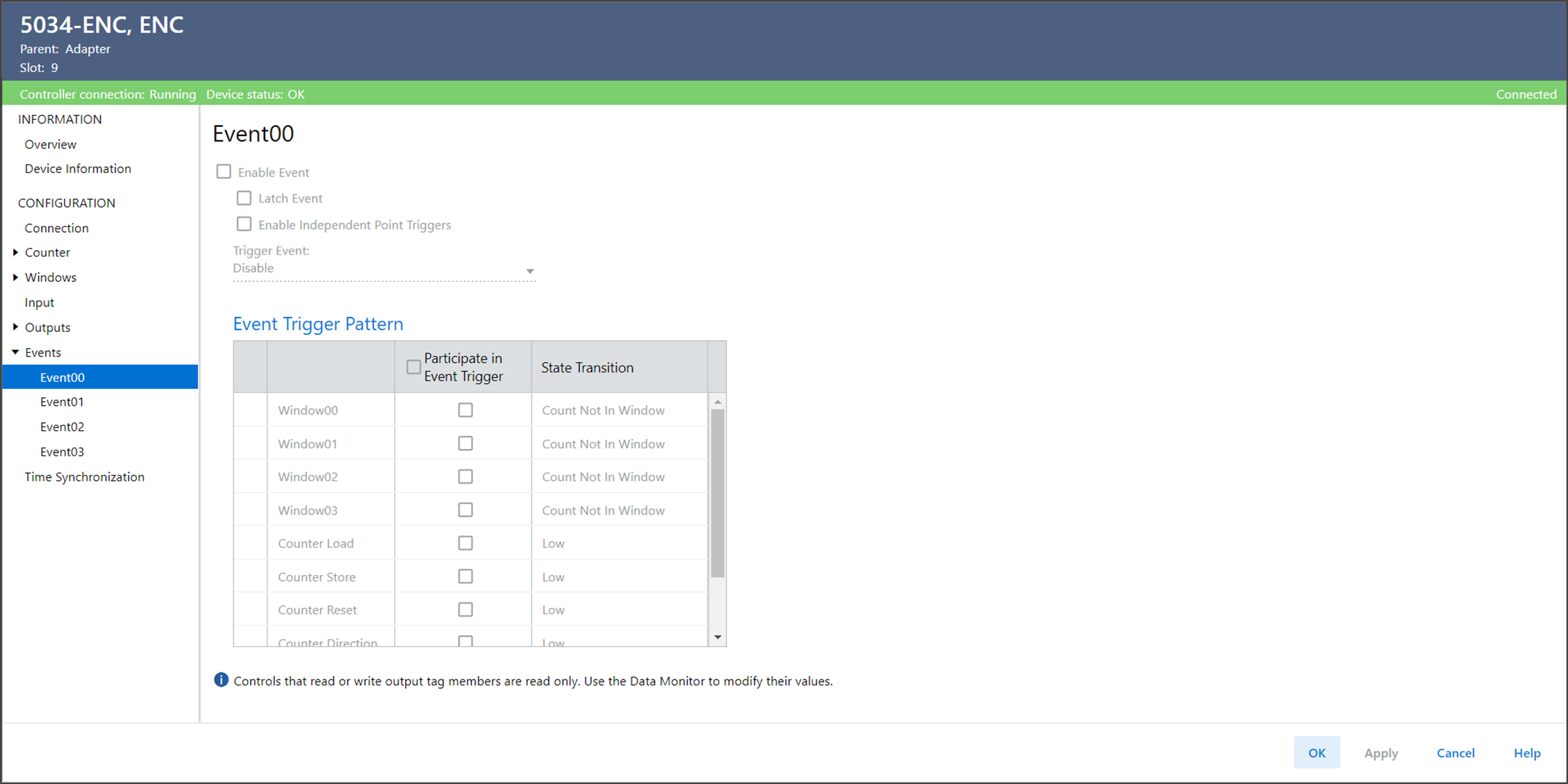

Eventxx 視圖範例
Eventxx 視圖包含以下參數。
參數 | 說明 | 成員名稱 | 值 |
|---|---|---|---|
Enable Event | 顯示對應的事件啟動裝置是否作用中。當條件符合事件定義時即觸發事件。 | EO.Eventxx.En |
|
Latch Event | 顯示事件是否已鎖存，直到確認為止。 | EO.Eventxx.LatchEvent |
|
Enable Independent Point Triggers | 顯示事件觸發定義中所顯示的每種條件是否可獨立啟始一個事件。 | EO.Eventxx. IndependentConditionTriggerEn |
|
Trigger Event | 每次狀態變更導致下列其中一個條件時，就會觸發事件：
|
| 值 (EventRisingEn、EventFallingEn) 代表：
|
Event Trigger Pattern – Participate in Event Trigger | 顯示指定的條件是否參與事件的事件觸發定義。 | 當 Encoder Type 設定為 HSC 時：
當 Encoder Type 設定為 SSI 時：
|
|
Event Trigger Pattern – State Transition | 顯示轉換後要相符的條件狀態。 | 當 Encoder Type 設定為 HSC 時：
當 Encoder Type 設定為 SSI 時：
| 針對 InWindowxxValue：
針對其他事件標籤：
|
