Overview 視圖

使用 Overview 檢視裝置的定義，包括裝置類型、修訂版、電子鍵控、連線及其他裝置特定值。

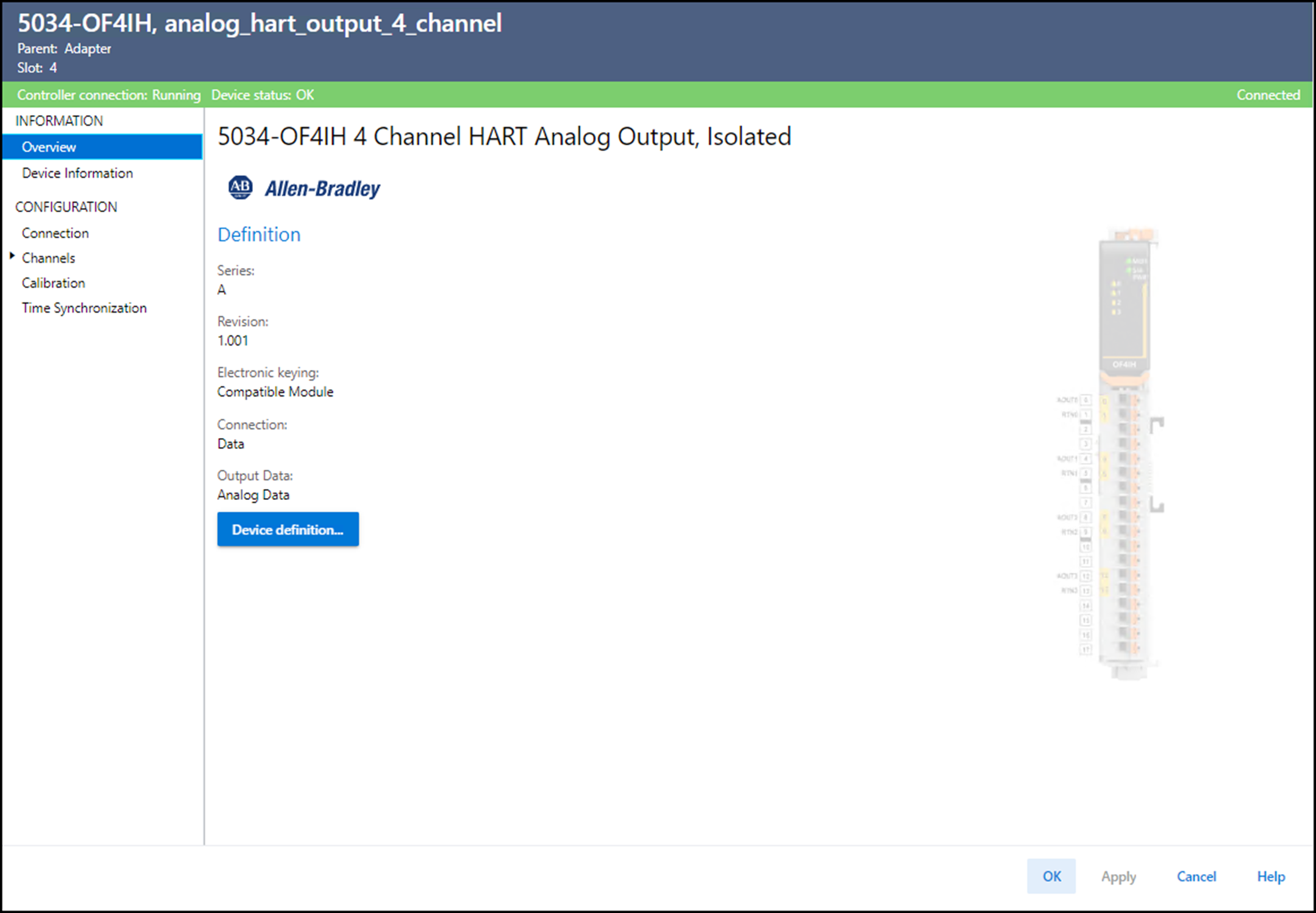

Overview 視圖範例

裝置定義

若要變更裝置定義，請在 Overview 檢視中選取 Device definition。

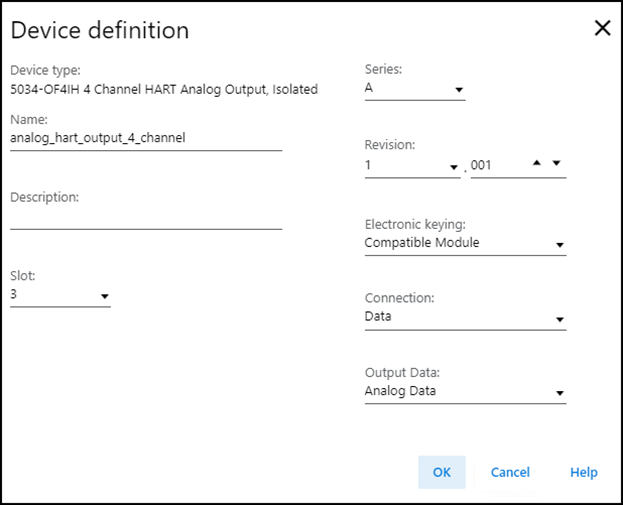

Device Definition 範例
裝置定義包括以下參數：
Device Definition 參數
參數
定義
提供的選擇
Device Type
顯示裝置型號與類型。
裝置專屬
Name
輸入 IEC 61131 相容裝置名稱。
若在此欄位中輸入無效的字元，或名稱超過 40 個字元，則軟體會忽略該字元。
所有有效值
Description
輸入裝置描述。
所有有效值
Slot
指定裝置所在的插槽號碼。視平台而定，只有 1 個與最大數目的 I/O 裝置間的插槽才有效。
建立裝置時，插槽號碼預設為第一個可用的插槽位置。
當控制器變更為支援較小之最大 I/O 計數的控制器時，目前的插槽值可能會失效。
1…32
Series
指定裝置的系列。
裝置專屬
Revision
指定裝置的主要和次要修訂版。次要修訂版的有效範圍為 1...255。
裝置專屬
Electronic Keying
定義裝置使用的電子鍵控。電子鍵控會將您專案中定義的裝置與安裝的裝置做比較。如果鍵控失敗，則會發生錯誤。
如需電子鍵控詳細資訊，請參閱 Electronic Keying in Logix 5000 Control Systems Application Technique，出版品 LOGIX-AT001。
  • Exact Match
  • Compatible Module
  • Disable Keying
注意:
當使用 Disable Keying 時請特別謹慎； 若未正確使用， 此選項可能會造成人員傷亡、 資產損壞或經濟損失。
強烈建議您不要使用 Disable Keying。
若您使用 Disable Keying，您有責任確實了解使用之模組是否可滿足應用的功能需求。
Connection
指定裝置與控制器之間傳輸的資料類型。
對於 Listen Only 選項， 控制器與裝置建立通訊時， 控制器無需將任何組態或輸出資料傳送至裝置。 會建立完整輸入資料連線， 但依擁有者控制器與裝置間的連線而定。
  • Data with Calibration
  • Data（預設值）
  • Listen Only
Output Data
選擇裝置的輸出資料類型。
Analog Data
