Channels 視圖
Channels 視圖顯示所有模組通道的組態值概述。
提示:
並非所有通道組態均包含在 Channels 視圖中。若要檢視或變更通道組態的完整設定，以及檢視通道的診斷資訊，請使用 Chxx 視圖。
您可以在此視圖中對所有通道執行下列動作：
- 必要時停用通道。
- 變更輸出類型與輸出範圍。
- 停用或停用無負載偵測
- 啟用或停用初始化保持
- 設定比例並使用工程單位重新計算所有組態。
- 設定連線故障處理
您可以使用此視圖來監測模組上所有通道的組態。若要檢視通道的診斷資訊，請前往相關的 Chxx 視圖。

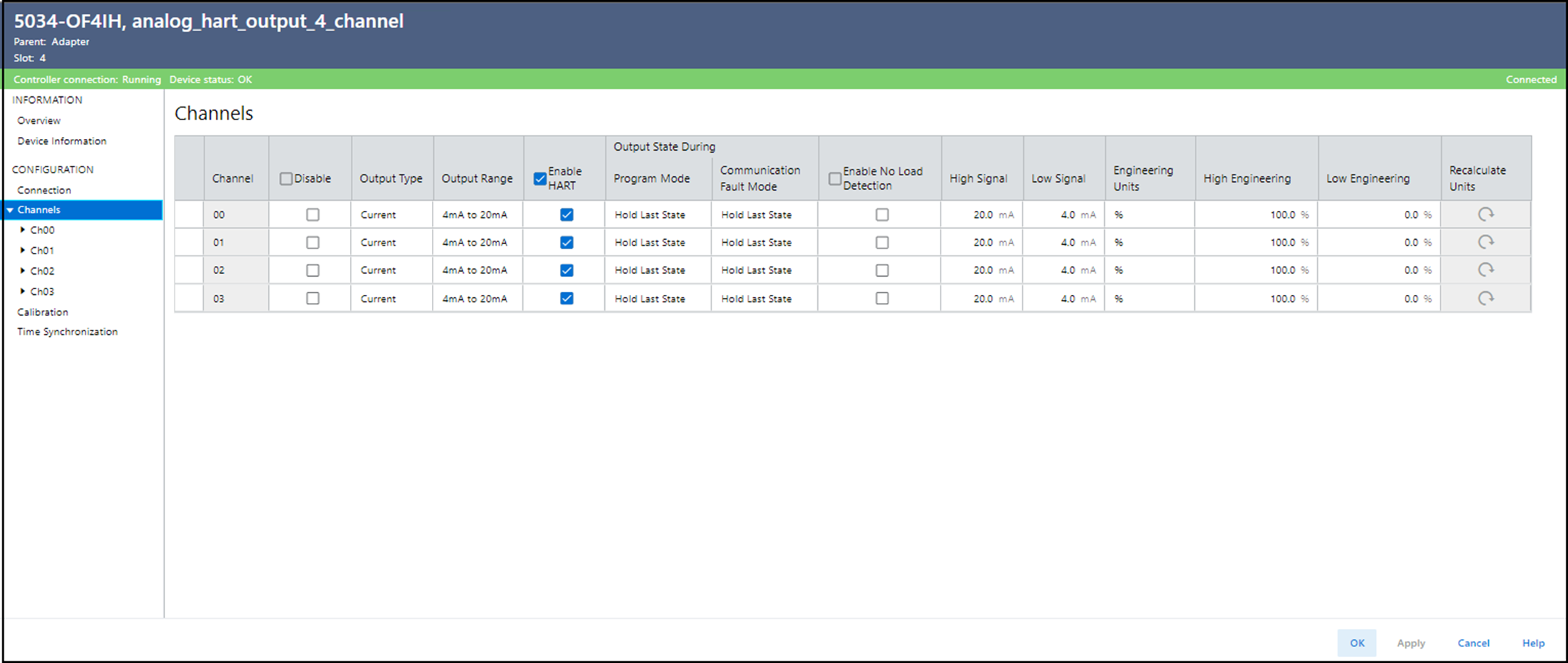

Channels 視圖範例
Chxx 視圖
Chxx 視圖，其中 xx 代表通道編號，顯示相對通道可用的組態選項。
您可以在此視圖上執行以下操作：
- 必要時停用通道
- 變更輸出類型與輸出範圍。
- 啟用或停用高速可尋址遠端傳感器
- 停用或停用無負載偵測
- 啟用或停用初始化保持
- 設定比例設定。
- 若組態有變更，請重新計算工程單位。
- 設定連線故障處理
- 檢視通道診斷資訊

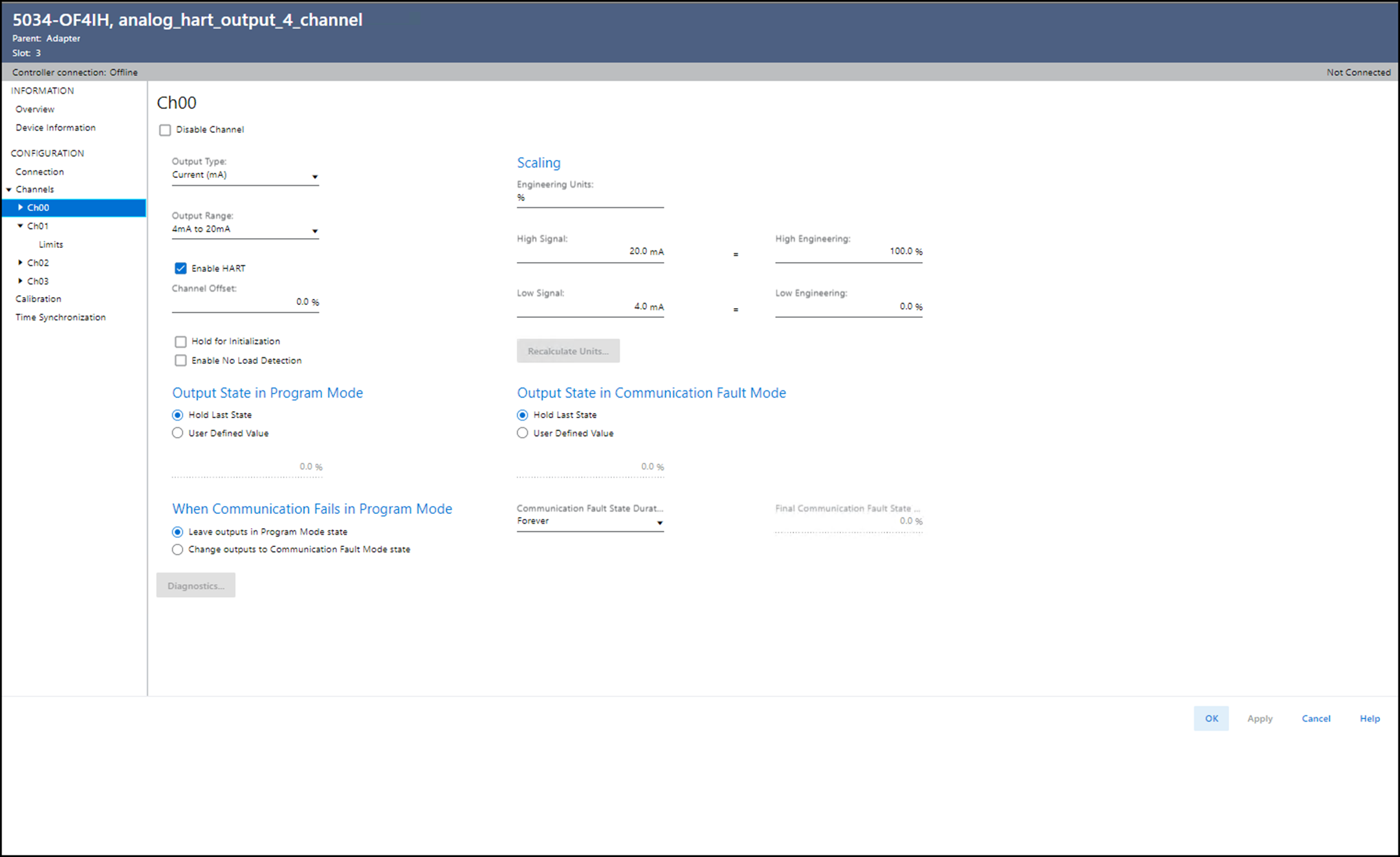

Chxx 視圖範例
重新計算單位
Recalculate Units 可讓您在縮放變更後使用工程單位重新計算所有組態。考慮以下事項：
- 當縮放組態變更後，會執行 Recalculate Units 選項。
- 在選擇 Recalculate Units 選項時，根據新縮放組態重新計算的新值會與舊值一同顯示，供您在變更之前進行確認。
- 如果您選擇「Yes」繼續變更，則將設定新值，但當您選擇「Apply/OK」時它將被應用。
- 若您選擇「No」將變更取消，則會保留舊值。您可以再選擇一次 Recalculate Units，或根據新比例手動變更這些組態。

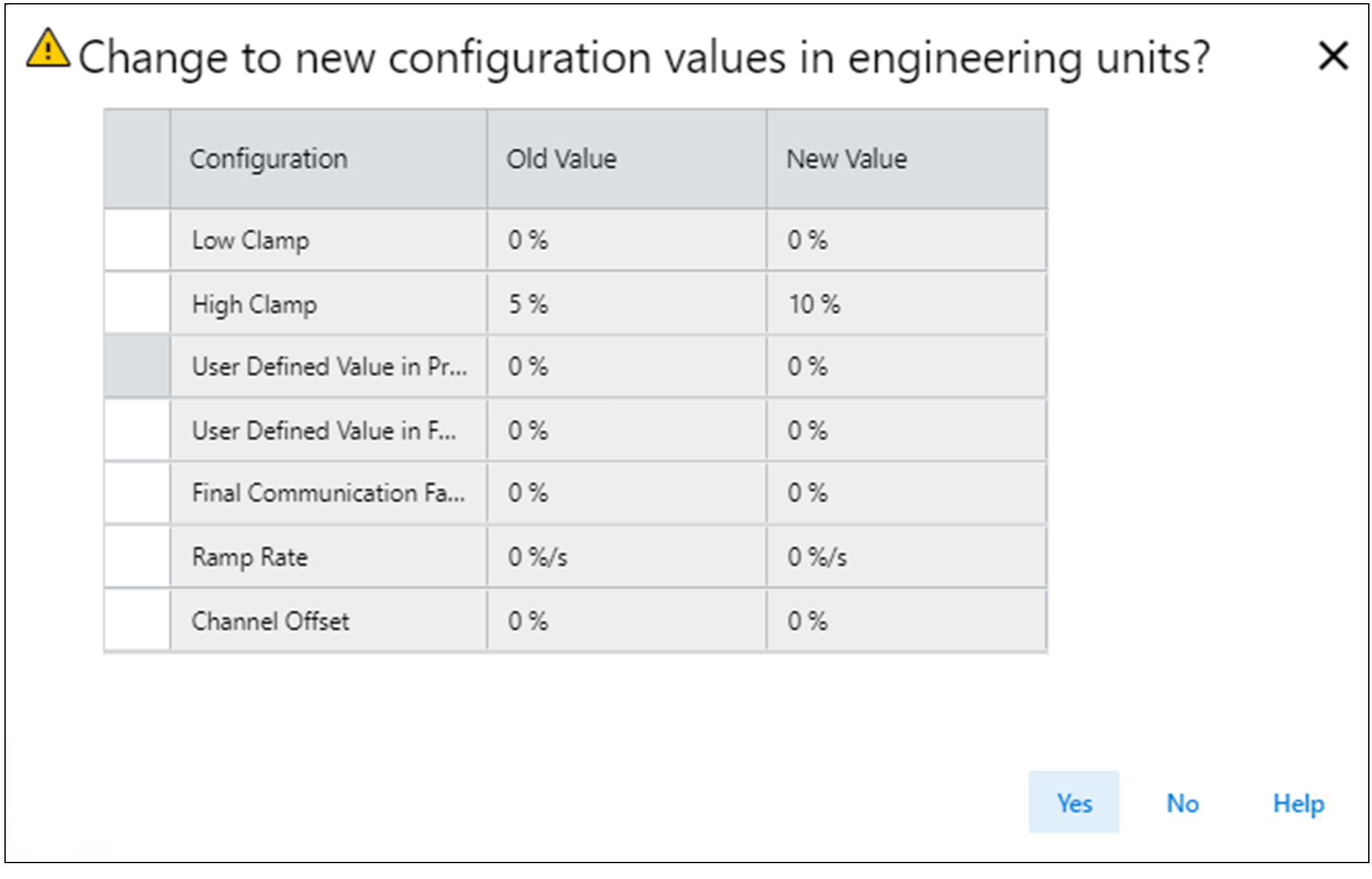

重新計算單位範例
Channelxx 診斷
在與模組連線時顯示通道診斷資訊。連線模組時，選擇 Chxx 檢視上的 Diagnostics 以查看診斷資訊。

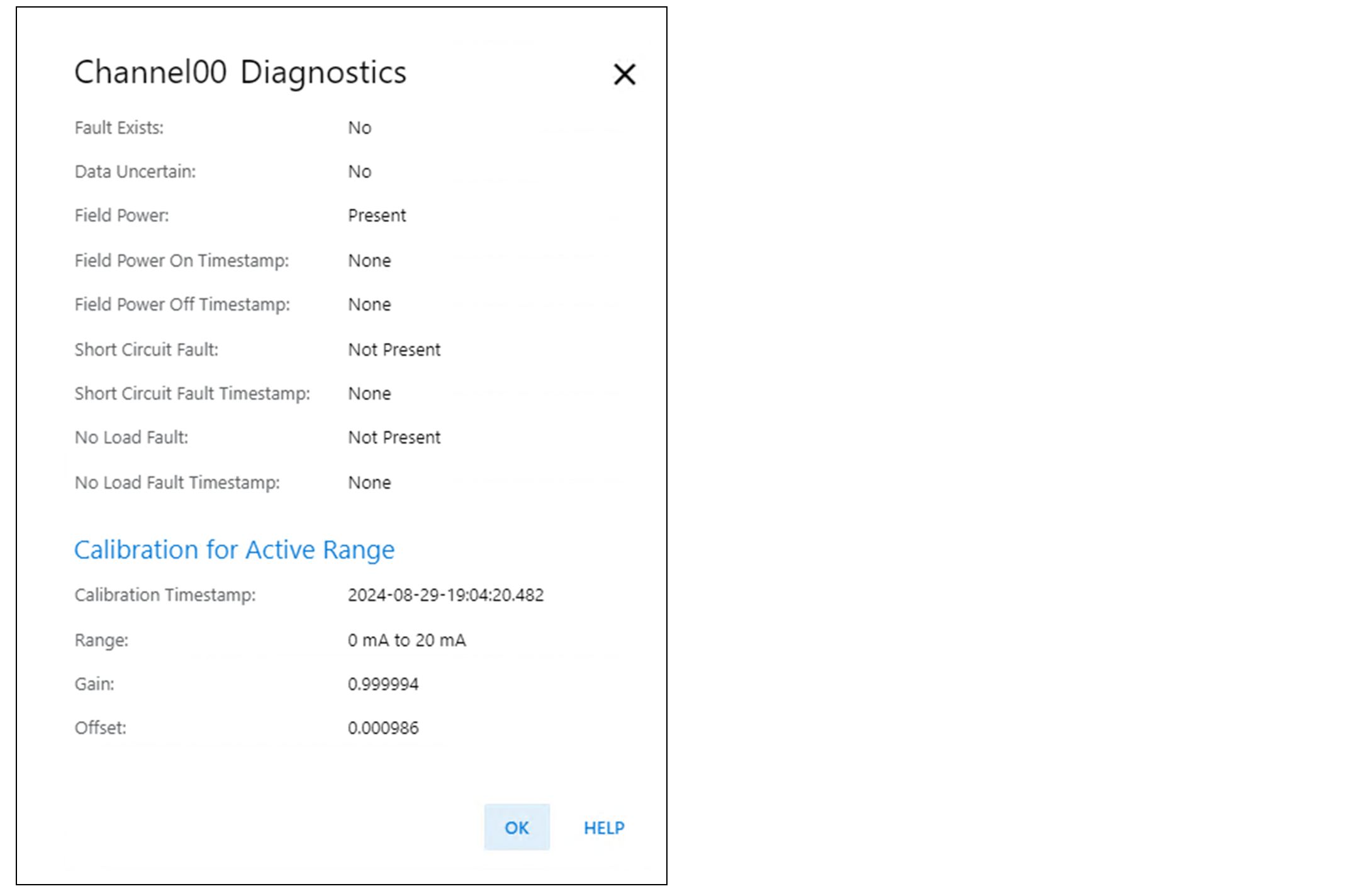

Channelxx 診斷範例
Limits 視圖
類比輸出模組上的每個通道都有一個相關的 Limits 視圖。Signal Units 選項對應於通道的輸出類型和範圍。
您可以在此視圖上執行以下操作：
- 停用所有警示。
- 鎖存箝制警示並設定輸出箝制
- 以不同的模式將輸出緩衝啟用/停用並設定緩衝率 (若啟用任何緩衝模式)。重要: 啟用高速可尋址遠端傳感器後,Run Mode 所允許的最大緩衝率為 833.33%/s。

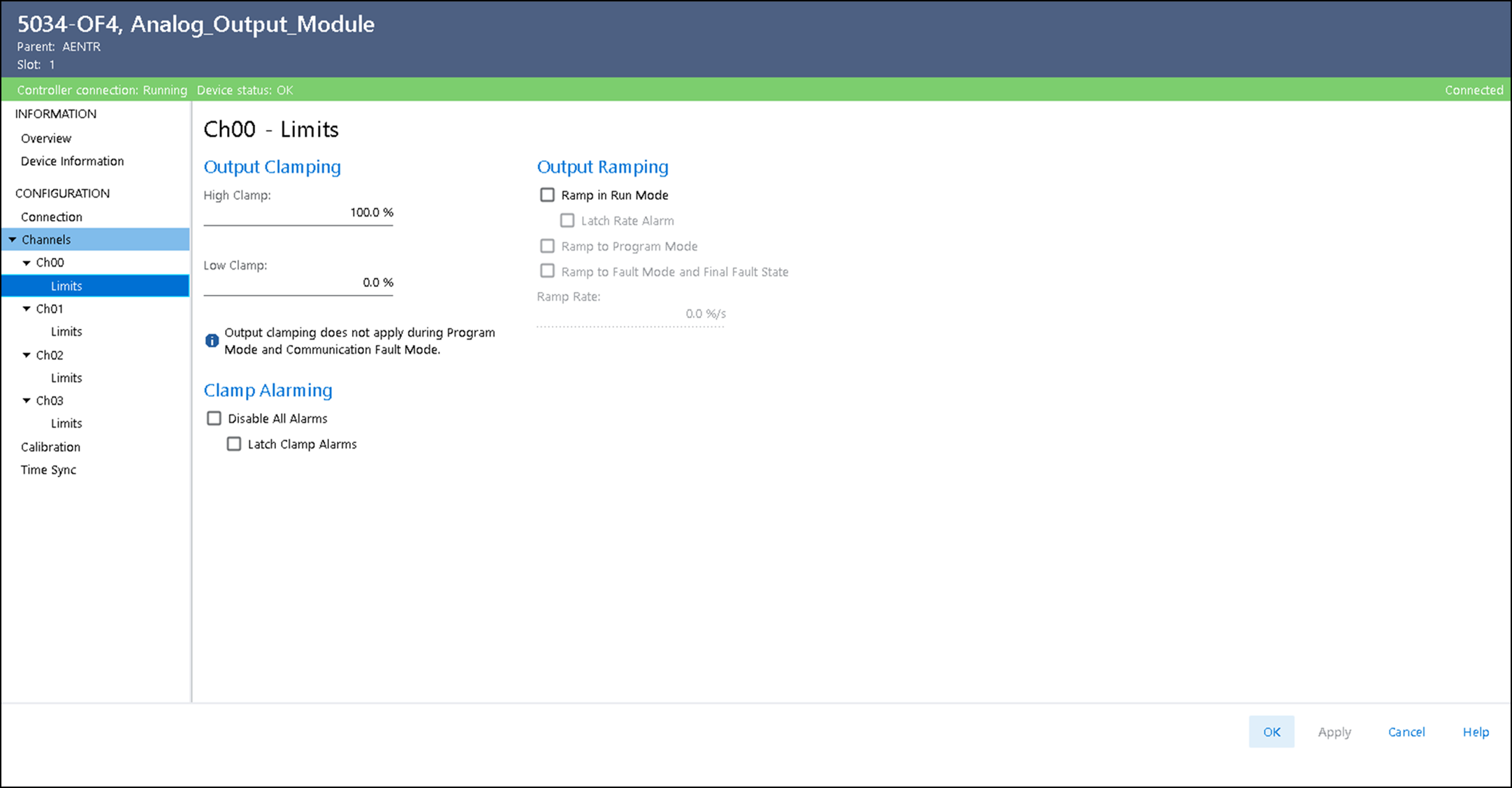

Chxx - Limits 視圖範例
