安全模式與安全脈衝模式的配線圖解

下列接線圖解顯示在安全模式和安全脈衝模式的輸出模組。

重要:

圖解中顯示的安全級別適用於模組本身。連線裝置必須有自己的狀態監控才能達到應用安全級別。

重要:

您必須使用額定安全低電壓/受保護特低電壓列出的電源供應器搭配安全模組。

n = 0…7

安全完整性等級層級與類別	故障排除	其他	點模式

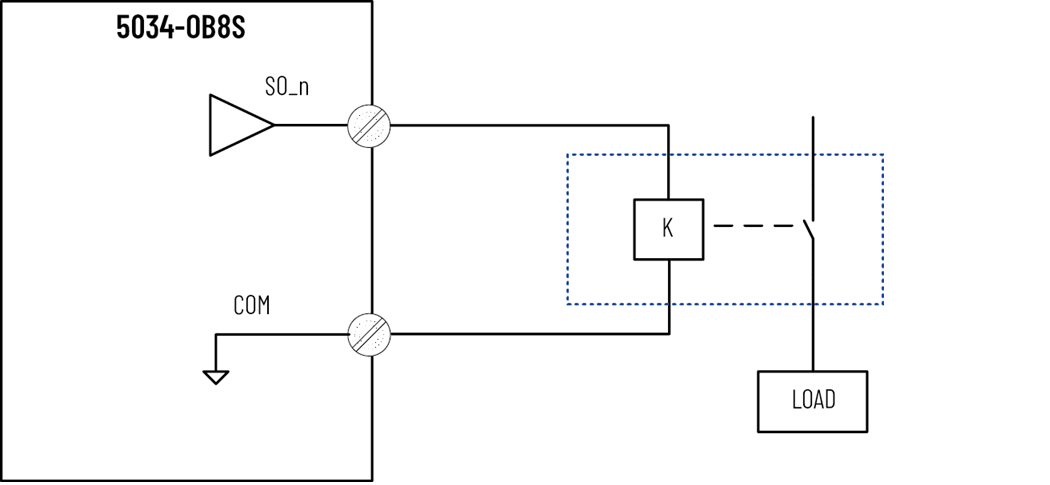

SIL 2、PLc、Cat. 2	無	外部連線裝置必須為安全完整性等級 2 級	安全脈衝模式安全模式條件：您必須每 6 個月至少發出一次安全要求。

重要:

如果外部電線交叉電路發生在正電位（亦即 SA+）與 SO_n 之間，負載就無法再關閉。模組會偵測通道故障並設定故障位元，這表示通道在清除故障前無法轉換為安全狀態。

n = 0…7

安全完整性等級層級與類別	故障排除	其他	點模式
SIL 2、PLd、Cat. 3	外部配線故障	外部連線裝置必須為安全完整性等級 2 級	安全模式條件：您必須每 6 個月至少發出一次安全要求。

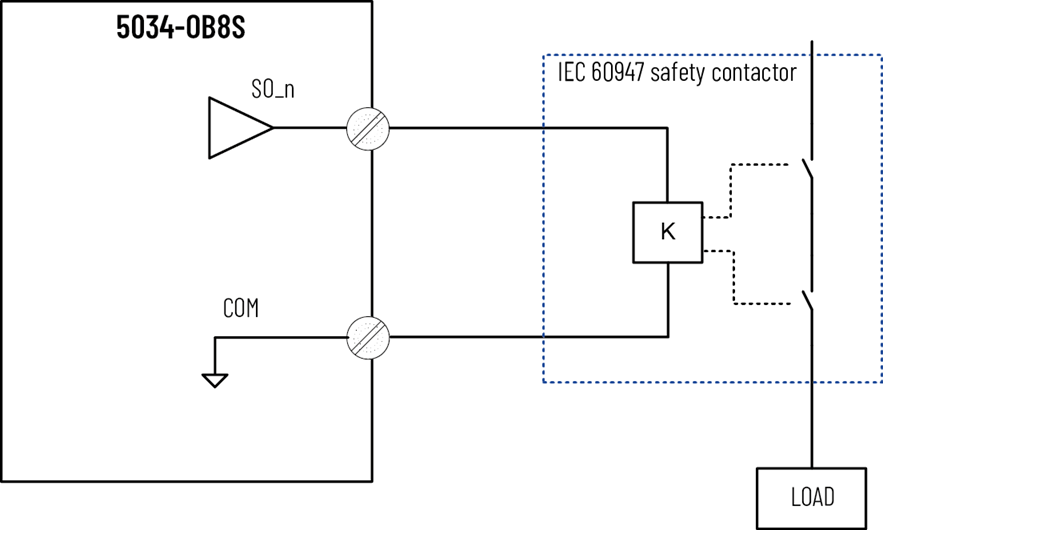

SIL 3、PLe、Cat. 4	外部配線故障	使用 IEC 60947 安全接觸器	安全脈衝模式安全模式條件：您必須每 24 小時至少發出一次安全要求。

n = 0、2、4、6

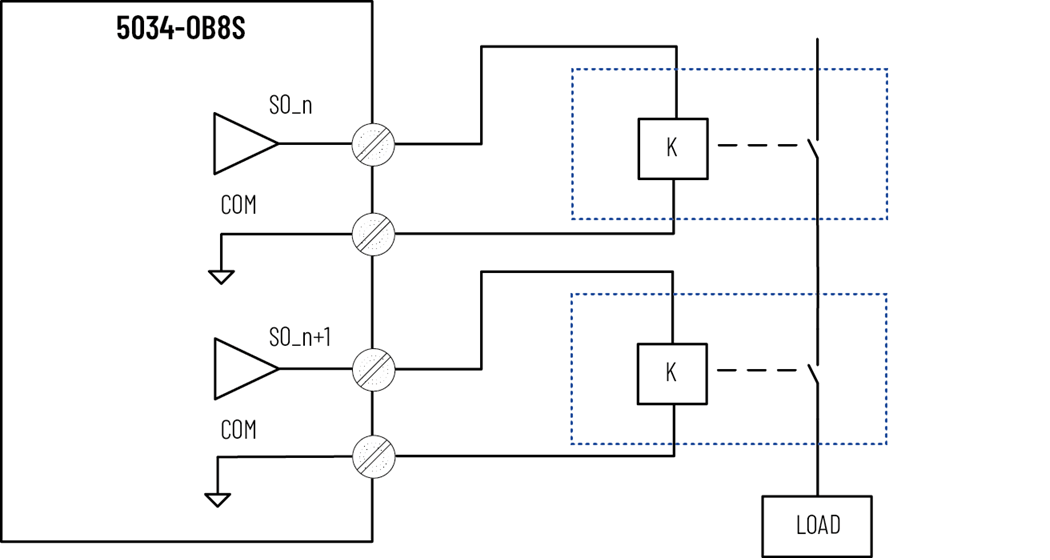

支援雙模式的通道對為：

通道 0、1 對

通道 2、3 對

通道 4、5 對

通道 6、7 對

安全完整性等級層級與類別	故障排除	點模式
SIL 3、PLe、Cat. 4	無	安全脈衝模式
SIL 3、PLe、Cat. 4	外部配線故障	安全模式條件：您必須每 24 小時至少發出一次安全要求。
