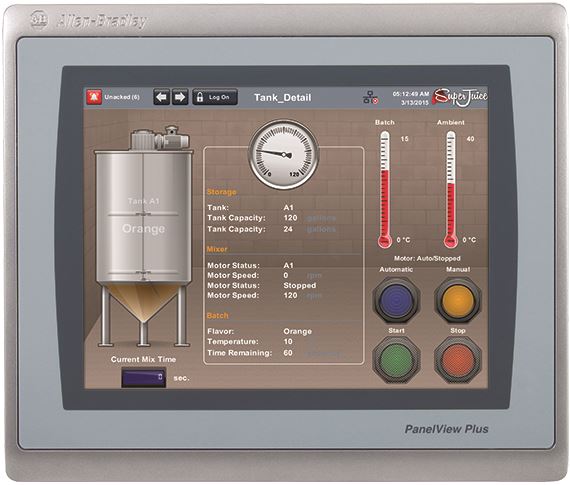

Terminais gráficos PanelView Plus 7 2711P Allen-Bradley
Aumente a produtividade com nossos terminais gráficos PanelView Plus 7, que podem ser facilmente configurados para atender às necessidades exclusivas da sua aplicação.
Nossos terminais gráficos PanelView™ Plus 7 Bulletin 2711P estão disponíveis nas versões padrão e de desempenho. Nossas versões de desempenho estão disponíveis nas opções de proteção contra ambientes agressivos, aço inoxidável e On-Machine (ArmorView™ Plus 7), oferecendo flexibilidade para atender às suas necessidades específicas. Você pode usar o FactoryTalk® View Machine Edition para criar sua aplicação, ajudar a simplificar a configuração e fortalecer sua solução Integrated Architecture®. Esses terminais incluem conectividade Ethernet e permitem que você monitore aplicações de locais remotos com servidor VNC e conectividade FactoryTalk ViewPoint.
PanelView Plus 7 Standard
Inclui recursos padrão do Windows CE 6.0 e LCD TFT em cores, gráficos em cores de 18 bits
Oferece tamanhos de tela de 4–15 pol. com opções de tela ampla e teclado na tela
Permite a monitoração de aplicações a partir de um local remoto com conectividade VNC e FactoryTalk ViewPoint
Usa um cartão SD ou unidade flash USB para copiar e restaurar rapidamente seu aplicativo
Inclui recursos de notificação por e-mail e mensagem de texto
Inclui 512 MB de RAM e 512 MB de memória não volátil (aproximadamente 80 MB de memória livre para o usuário)
Oferece 100 telas e 500 alarmes quando usado com o software FactoryTalk View Machine Edition com conexão a um controlador
Oferece Ethernet 1 × tomada registrada 45 10/100 MB Auto-MDI/MDI-X com suporte a IEEE 1588
Apresenta portas Ethernet simples ou DLR para conectividade em rede
Inclui opção para Allen‑Bradley® terminais com e sem marca
PanelView Plus 7 Performance
Inclui sistema operacional Windows 10 IoT Core (LTSC) e LCD TFT em cores, gráficos em cores de 18 bits
Oferece tamanhos de tela de 7–19 pol. com opções de tela ampla e teclado
Inclui suporte para reprodução de vídeo, que oferece recursos avançados de ajuda ao usuário
Permite a monitoração de aplicações a partir de um local remoto com conectividade de servidor VNC e FactoryTalk ViewPoint
Usa um cartão SD ou unidade flash USB para copiar e restaurar rapidamente a interface do operador
Inclui recursos de notificação por e-mail e mensagem de texto
Inclui 4 GB de RAM e 20 GB de memória não volátil (aproximadamente 2 GB de memória livre para o usuário)
Apresenta duas portas Ethernet que suportam topologias de rede DLR, linear ou em estrela
Inclui opção para terminais Allen‑Bradley com e sem marca
Versão com proteção contra ambientes agressivos
Disponível em todas as versões do PanelView Plus 7 Performance com telas somente touch e tela de 15 pol. com teclado
Nível de severidade GX conforme ANSI/ISA 71.04-2013
Versão em aço inoxidável
Oferece tela sem marca nos tamanhos de 9, 10, 12 e 15 pol.
Apresenta moldura de aço inoxidável 316
Inclui junta de silicone azul de grau alimentício substituível
Inclui proteção contra ambientes agressivos
Apresenta certificação NSF
Classificação UL IP69 e testado para IP69K conforme ISO 20653
Versão ArmorView™ Plus 7
Oferece tamanho de tela de 12 pol. em um painel totalmente autônomo
Apresenta proteção IP66 para uma solução IHM sem gabinete
Oferece dezesseis configurações padrão de placa de botão
Inclui opção para personalizar individualmente botões e chaves, além de uma parada de emergência fisicamente conectada
Oferece opções para aumentar a flexibilidade, incluindo opções de montagem de orientação em sistema basculante de conexão, pedestal ou superfície fixa
PanelView Plus 7 Standard
PanelView Plus 7 Performance
ArmorView Plus 7
Tamanho da tela
Tela de 4″ (110 × 135 mm)
Tela de 6″ (152 × 176 mm)
Tela de 7″ (170 × 212 mm)
Tela de 9″ (190 × 280 mm)
Tela de 10″ (252 × 297 mm)
Tela de 12″ (240 × 340 mm)
Tela de 15″ (318 × 381 mm)
Tela de 7″ (170 × 212 mm)
Tela de 9″ (190 × 280 mm)
Tela de 10″ (252 × 297 mm)
Tela de 12″ (240 × 340 mm)
Tela de 15″ (318 × 381 mm)
Tela de 19″ (411 × 485 mm)
Tela de 12″
(240 × 340 mm)
Somente sem marca
Tipo de tela
Windows CE 6.0
Windows 10 IoT Core (LTSC)
RAM
512 MB
4 GB
Armazenamento interno
512 MB de armazenamento, 80 MB de armazenamento não volátil para aplicativos
19.87 GB de armazenamento
~2 GB de armazenamento não volátil para aplicativos
Relógio em tempo real
Sim, o relógio com energia de apoio por bateria registra dados críticos. Precisão de −2 a +2 minutos por mês
Temperatura de operação
0–55 °C (32–131 °F)
0–55 °C (32–131 °F)
0–50 °C (32–122 °F) ambiente
Classificações
NEMA 12, 13, 4X, IP54, IP66
Os terminais PanelView Plus 7 Performance de aço inoxidável também são classificados como IP69 conforme classificado pela UL e testados para IP69K de acordo com a ISO 2065
NEMA 12, 13, IP66
4/4X (configuração específica)
Certificações
ATEX Zona 2, ATEX Zona 22
C-UL-us listado
Classe I, Div 2, Grupos A, B, C, D, T4
Classe II, Div 2, Grupos F, G; Classe III
Classe I, Zona 2, Grupos 11C T4
KCC
CE (EMC)
CE (diretriz de baixa tensão)
restrição de substâncias perigosas
EAC
INMETRO
C-UL-us listado
Classe I, Div 2, Grupos A, B, C, D, T4
Classe II, Div 2, Grupos F, G; Classe III
KCC
CE (EMC)
CE (diretriz de baixa tensão)
restrição de substâncias perigosas
EAC
Marrocos
NSF (apenas aço inoxidável)
c-UL-us listado
Classificação do tipo de invólucro conforme UL50 e CSA C22.2 Nº 94.2.
Proteção de entrada do invólucro classificada pela UL conforme IEC 60529
KCC
CE (EMC)
CE (diretriz de baixa tensão)
restrição de substâncias perigosas
EAC
Marrocos
Proteção contra ambientes agressivos
−
Todos os terminais somente touch, bem como a versão com teclado e touch de 15″
−
Aço inoxidável
−
Disponível para telas de 9, 10, 12 e 15″
−
SD
1 × SDHC
USB
1 porta USB 2.0 (Tipo A)
1 porta USB 3.0 de alta velocidade (Tipo A) e 1 USB 2.0 (Tipo A)
Ethernet
Uma porta tomada registrada 45 10/100 MB ou duas portas Ethernet 10/100Base-T Auto MDI/MDIX que suportam topologias de rede DLR, linear ou estrela
Potência de entrada
CC (18–30 V CC)
Software padrão
FactoryTalk® View Studio for Machine Edition, FactoryTalk® ViewPoint, versão 2.6 ou posterior
Informações adicionais
Aproveite ao máximo seu PanelView IHM e o software FactoryTalk View ME com nossa lista de reprodução no YouTube com vídeos de dicas e truques:
O software FactoryTalk® View Machine Edition é uma aplicação IHM versátil que fornece uma solução dedicada e poderosa para dispositivos de interface do operador de nível de máquina.
Nosso software de gestão de thin client ThinManager® permite que os clientes otimizem suas operações por meio da gestão centralizada segura de aplicações e fontes visuais.
Cada oferta do FactoryTalk se concentra em impulsionar o desempenho nos negócios. Da fase de projeto e comissionamento até as necessidades de dados em nível de diretoria, podemos agregar valor a todos os usuários em sua operação.
cULus Listado Classe I, Divisão 2, Grupos A, B, C e D (todos os terminais); Classe II, Divisão 2, Grupos F e G (somente Standard); Classe III (somente Standard)
EAC (somente Standard)
KC
RCM ou RMS
restrição de substâncias perigosas
Certifications apply when product is marked. See our Product Certification site for Declarations of Conformity, certificates and other certification details.
