Visualização XX – Saída, Pulso acionado

Use XX – Saída, Pulso acionado para visualizar ou configurar os pontos para o dispositivo.

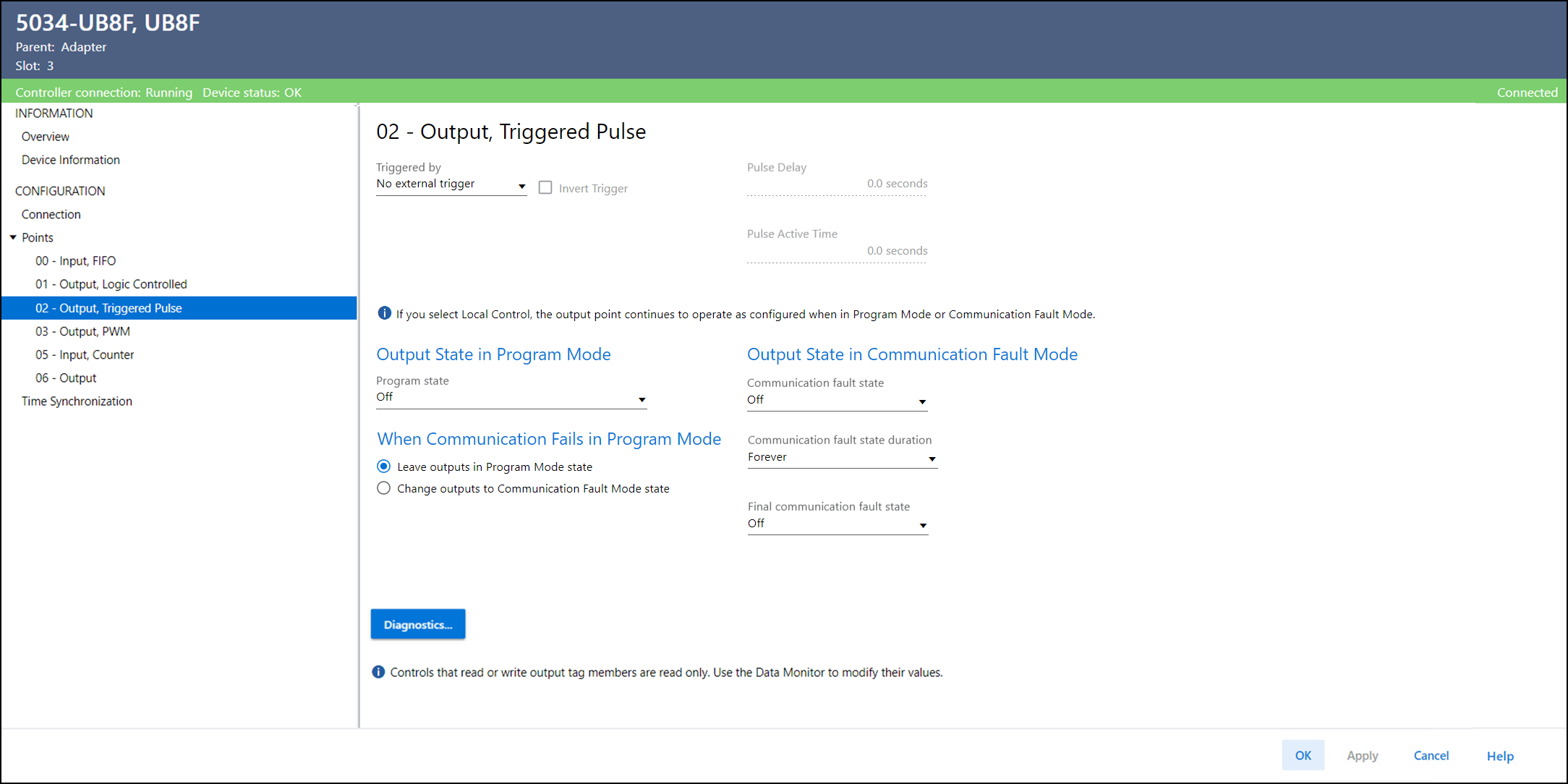

Exemplo da viisualização XX – Saída, Pulso acionado

A visualização XX – Saída, Pulso acionado inclui estes parâmetros:

Parâmetro	Descrição
Acionado por	Especifica a entrada que aciona a função de pulso. Nenhum acionamento externo – Nenhum acionamento externo está selecionado. No entanto, você pode usar o tag O.Ptxx.Trigger para acionar o pulso. Ptxx – O ponto xx ativa o pulso de saída. Somente os pontos configurados com o modo de canal “Entrada digital”, “Entrada digital, Registro de data e hora” ou “Entrada digital, FIFO” estão disponíveis para seleção.
Inverter acionamento	Essa opção inverte a borda de acionamento para o ponto de entrada selecionado no parâmetro “Acionado por”. 0 = O pulso de saída é acionado por uma borda ascendente da entrada. 1 = O pulso de saída é acionado por uma borda descendente da entrada.
Atraso de pulso	Especifica o tempo de atraso em segundos entre o evento de acionamento e o início do pulso de saída.
Tempo ativo do pulso	Especifica a duração ativa em segundos para o pulso de saída gerado.
Estado da saída em modo de programa Estado do programa	Determina a ação de saída quando o controlador faz a transição para o modo de programa ou a conexão ao módulo está inibida. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma: Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Controle local – A saída continua a operar conforme configurado para este ponto.
Estado da saída em modo de falha de comunicação Estado de falha de comunicação	Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação. Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Controle local – A saída continua a operar conforme configurado para este ponto.
Estado da saída em modo de falha de comunicação Duração do estado de falha de comunicação	Determina o período de tempo em que o modo de falha de comunicação é mantido antes do estado de falha final.
Estado da saída no modo de falha de comunicação Estado final de falha de comunicação	Determina se o módulo muda para energizado ou desenergizado após decorrida a Duração do estado de saída do modo de falha de comunicação. O estado final padrão é desenergizado. Se escolher Para sempre em Duração, você não poderá escolher um estado final. O módulo mantém o estado atual do Modo de falha de comunicação.
Estado da saída quando a comunicação falhar no modo de programa	Determina a ação de saída se a comunicação falhar no modo de programa. Manter saídas no estado do Modo de programa – Indica que as saídas permanecem no estado do Modo de programa. Alterar Saídas no estado do Modo de Falha de Comunicação – Indica a alteração das saídas para o estado de Modo de Falha de Comunicação.
Diagnóstico	Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
