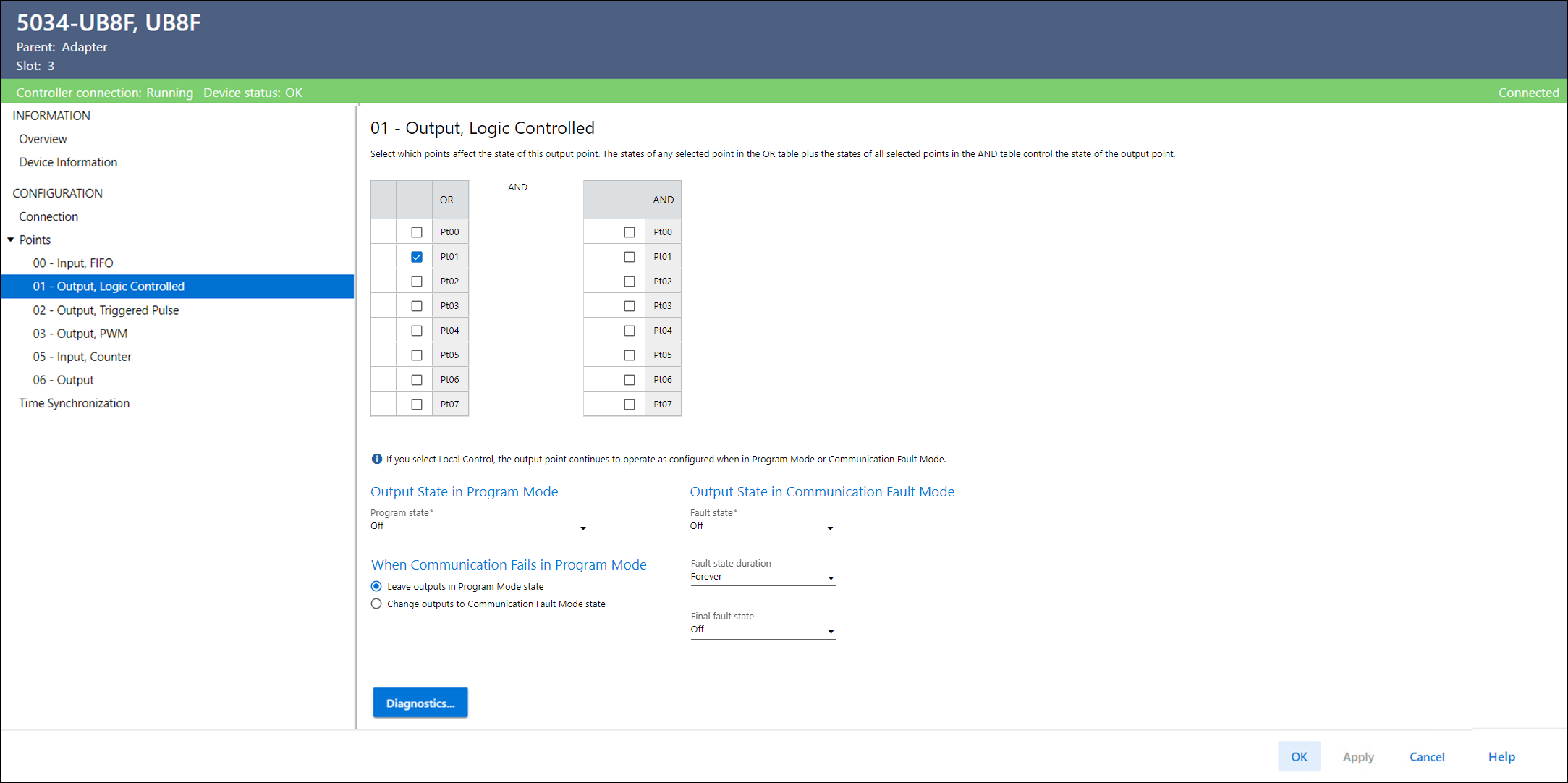

Visualização XX – Saída, Controle lógico

Use XX – Saída, Controle lógico para visualizar ou configurar os pontos para o dispositivo.

A visualização XX – Saída, o Controle lógico inclui estes parâmetros:

Parâmetro	Descrição
OU	Especifica se Ptxx.Data participa do cálculo da lógica OU. Selecione quais pontos afetam o estado deste ponto de saída. O estado do ponto de saída é determinado pela operação lógica OU dos pontos selecionados na tabela OU, combinada com a operação lógica E dos pontos selecionados na tabela E. É possível selecionar múltiplos pontos, cada um configurado em um dos seguintes modos, para participar do cálculo lógico: Entrada digital Entrada digital, Data/hora Entrada digital, FIFO Saída digital Saída digital, Controlada por lógica Saída digital, pulso acionado Saída digital, Agendada
AND	Especifica se Ptxx.Data participa do cálculo da lógica E. Selecione quais pontos afetam o estado deste ponto de saída. O estado do ponto de saída é determinado pela operação lógica OU dos pontos selecionados na tabela OU, combinada com a operação lógica E dos pontos selecionados na tabela E. É possível selecionar múltiplos pontos, cada um configurado em um dos seguintes modos, para participar do cálculo lógico: Entrada digital Entrada digital, Data/hora Entrada digital, FIFO Saída digital Saída digital, Controlada por lógica Saída digital, pulso acionado Saída digital, Agendada
Estado da saída em modo de programa Estado do programa	Determina a ação de saída quando o controlador faz a transição para o modo de programa ou a conexão ao módulo está inibida. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma: Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Retenção – A saída mantém o último estado. Controle local – A saída continua a operar conforme configurado para este ponto.
Estado da saída em modo de falha de comunicação Estado de falha de comunicação	Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação. Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Retenção – A saída mantém o último estado. Controle local – A saída continua a operar conforme configurado para este ponto.
Estado da saída em modo de falha de comunicação Duração do estado de falha de comunicação	Determina o período de tempo em que o modo de falha de comunicação é mantido antes do estado de falha final.
Estado da saída no modo de falha de comunicação Estado final de falha de comunicação	Determina se o módulo muda para energizado ou desenergizado após decorrida a Duração do estado de saída do modo de falha de comunicação. O estado final padrão é desenergizado. Se escolher Para sempre em Duração, você não poderá escolher um estado final. O módulo mantém o estado atual do Modo de falha de comunicação.
Estado da saída quando a comunicação falhar no modo de programa	Determina a ação de saída se a comunicação falhar no modo de programa. Manter saídas no estado do Modo de programa – Indica que as saídas permanecem no estado do Modo de programa. Alterar Saídas no estado do Modo de Falha de Comunicação – Indica a alteração das saídas para o estado de Modo de Falha de Comunicação.
Diagnóstico	Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
