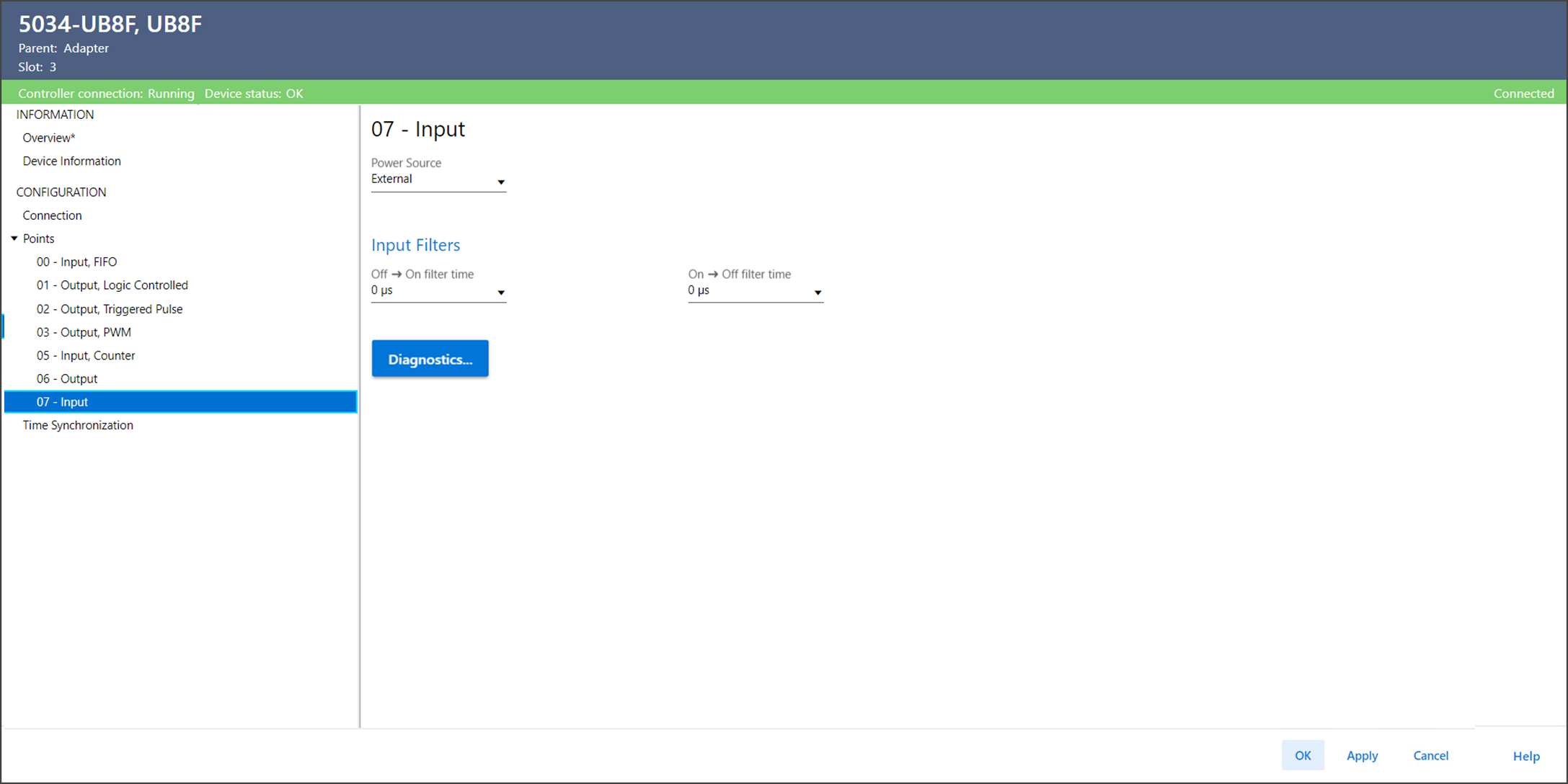

Visualização XX – Entrada

Define a fonte de alimentação para o ponto.

Ptxx - A alimentação é fornecida ao sensor a partir do ponto xx desse módulo, que está configurado para funcionar como uma fonte de alimentação.
Se um curto-circuito for detectado no ponto da fonte de alimentação, a falha será acumulada para o ponto de entrada digital.
Externo – A alimentação é fornecida ao sensor a partir de uma fonte de alimentação externa.
SSV – A alimentação é fornecida ao sensor a partir do terminal SSV deste módulo.
Se um curto-circuito SSV for detectado, a falha é acumulada para o ponto de entrada digital.

Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida.

Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida.

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
