Definição do dispositivo

Esta seção apresenta definições para configurações específicas que são escolhidas na caixa de diálogo Definição do dispositivo.

Para alterar a definição de um dispositivo, selecione Definição do dispositivo na visualização Visão geral.

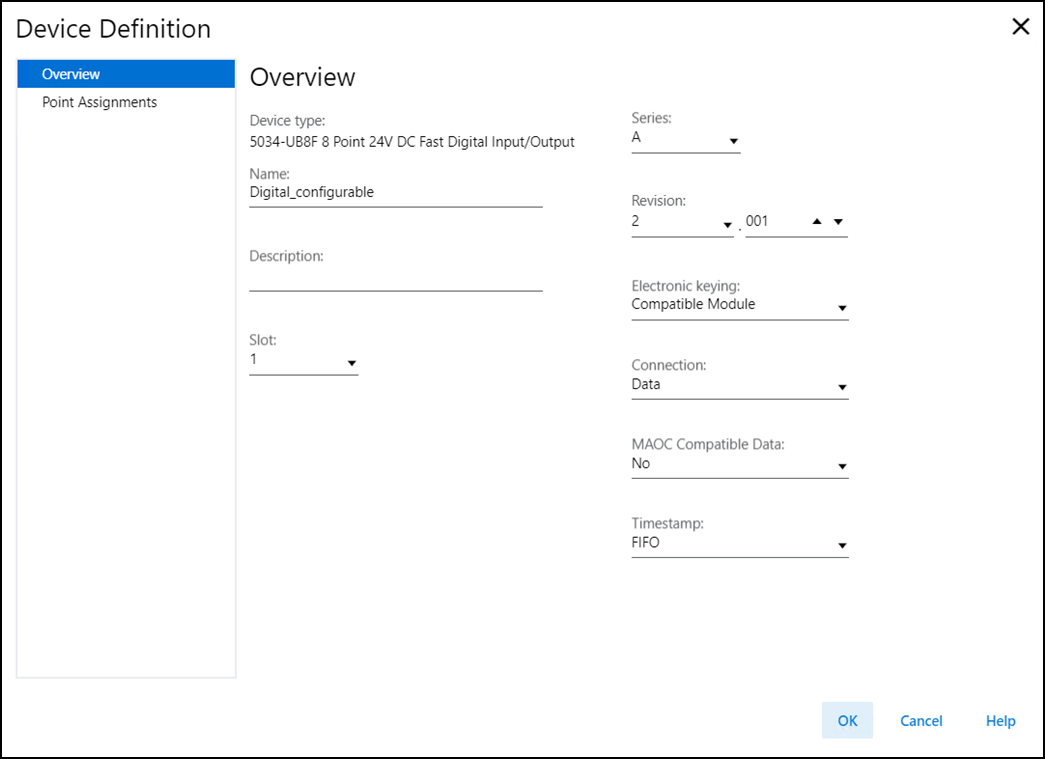

Definição do dispositivo – Características gerais

As características gerais incluem estes parâmetros:

Parâmetros da visão geral
Parâmetro	Definição	Opções disponíveis
Tipo de dispositivo	Exibe o tipo e o código de catálogo do dispositivo.	Específico do dispositivo
Nome	Insira um nome do dispositivo em conformidade com a IEC 61131. Se um caractere inválido for inserido neste campo, ou se o nome exceder 40 caracteres, o software ignora o caractere.	Todos os valores válidos
Descrição	Insira a descrição do dispositivo.	Todos os valores válidos
Slot	Especifique o número do slot em que o dispositivo reside. Dependendo da plataforma, somente slots entre 1 e o número máximo de dispositivos de E/S são válidos. Quando o dispositivo é criado, o número do slot assume como padrão a primeira posição de slot disponível. Quando o controlador é alterado para um que seja compatível com uma contagem máxima de E/S menor, o valor do slot atual pode não ser mais válido.	1 a 32
Série	Especifica a série do dispositivo.	Específico do dispositivo
Revisão	Especifica as revisões principais e secundárias do dispositivo. A faixa válida para a revisão secundária é de 1 a 255.	Específico do dispositivo
Codificação eletrônica	Define a codificação eletrônica usada para o dispositivo. A codificação eletrônica compara o dispositivo definido no projeto com o dispositivo instalado. Se a codificação falhar, ocorre uma falha. Para obter informações detalhadas sobre codificação eletrônica, consulte Codificação Eletrônica na Técnica de aplicação de sistemas de controle Logix 5000, publicação LOGIX-AT001.	Correspondência exata Módulo compatível Desabilite a codificação ATENÇÃO: Seja muito cuidadoso ao usar a opção Desabilitar codificação; se usada incorretamente, esta opção pode causar ferimentos pessoais ou morte, prejuízos a propriedades, ou perda financeira. Recomendamos enfaticamente que você não use a opção Desabilitar codificação. Ao usar a opção Desabilitar codificação, você precisará assumir total responsabilidade por entender se o módulo que está sendo usado pode satisfazer as especificações funcionais da aplicação.
Conexão	Especifique o tipo de dados transferidos entre o dispositivo e o controlador. Na opção Somente escuta, o controlador e o dispositivo estabelecem comunicação sem que o controlador envia qualquer configuração ou dados de saída para o dispositivo. Uma conexão de dados de entrada completa é estabelecida, mas depende da conexão entre o controlador-proprietário e o dispositivo.	Dados Dados em modo de escuta Dados com eventos Dados com eventos somente escuta
Data/hora	Especifica como as informações de registro de data e hora são salvas e relatadas para os eventos de entrada digital.	Por ponto – Habilita o registro de data e hora para os pontos configurados como entrada digital, somente registro de data e hora Registra data e hora para até 2 transições de entrada por ponto, uma para a transição de Desligado para Ligado e outra para a transição de Ligado para Desligado. Essas informações de data e hora são informadas no tag de entrada por ponto. Essa opção está disponível somente quando Dados compatíveis com MAOC estiver definido como Não. FIFO – Habilita o registro de data e hora para os pontos configurados como Entrada digital, somente FIFO. Registra data e hora de vários pontos de entrada em buffer integrado para até 256 eventos de registro de data e hora. Os eventos são registrados e recuperados em ordem (primeiro a entrar, primeiro a sair), permitindo o acompanhamento preciso de múltiplas transições rápidas. Essa opção está disponível somente se qualquer uma das seguintes condições for verdadeira: A conexão é configurada como Dados ou Dados em Modo de Escuta. Dados compatíveis com MAOC definido como Não. Nenhum – Desabilita o registro de data e hora. O módulo não registra registros de data e hora para pontos de entrada na conexão de dados. Essa opção está disponível somente quando Dados compatíveis com MAOC estiver definido como Sim.
Dados compatíveis com MAOC	Especifica se os dados são compatíveis com a instrução MAOC (Motion Arm Output Cam [Came de Saída de Controle de Movimento do Braço]). Se os dados não forem compatíveis com MAOC, não será possível usar este módulo com instrução MAOC. Algumas opções de atribuição de pontos não estão disponíveis quando a opção Sim estiver selecionada.	Não Sim

Definir atribuições de pontos

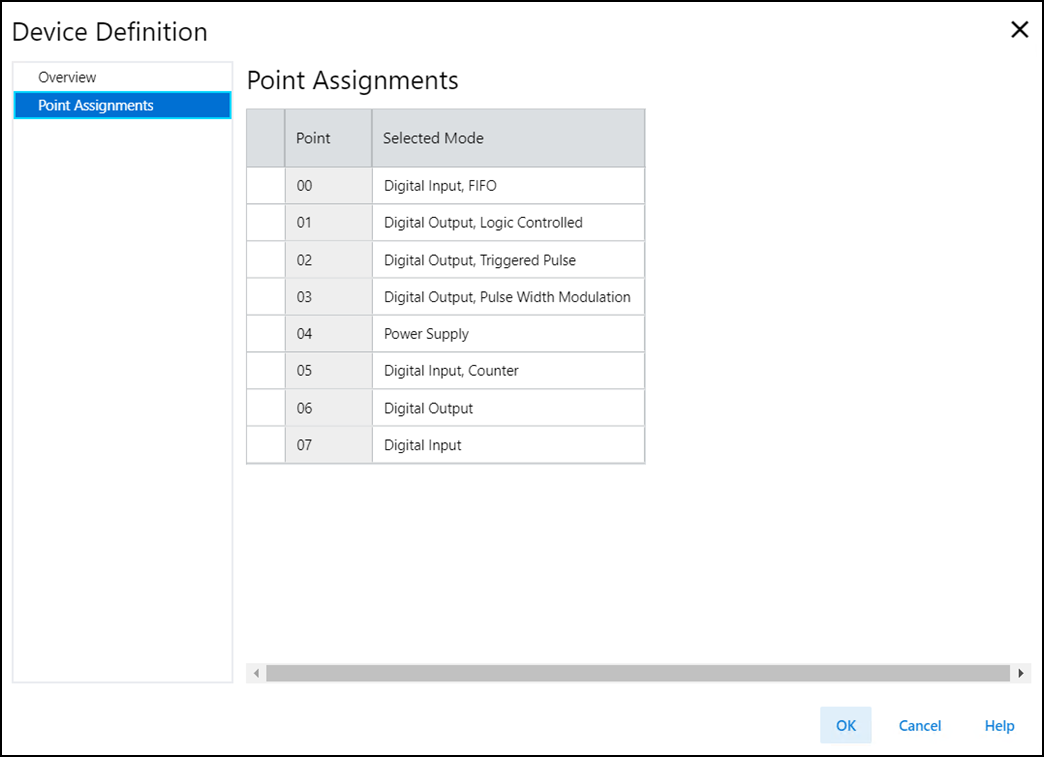

Exemplo de definição de atribuição de ponto

A opção Definir atribuições de saída inclui estes parâmetros:

Definir atribuições de saída – Parâmetros
Parâmetro	Definição	Opções disponíveis
Ponto	Indica o ponto ao qual esta configuração se aplica.	0 a 7
Modo selecionado	Define o modo em que a saída opera.	Quando Dados compatíveis com MAOC estiver definido como Não e o registro de data e hora estiver configurado como Por ponto: Desabilitado Entrada digital Entrada digital, contador Entrada digital, data/hora Saída digital Saída digital, controlada por lógica Saída digital, modulação de largura de pulso Saída digital, agendada Saída digital, programada, modulação por largura de pulso Saída digital, pulso acionado Alimentação Quando Dados compatíveis com MAOC estiver definido como Não e Data e hora estiver configurado como FIFO: Desabilitado Entrada digital Entrada digital, contador Entrada digital, FIFO Saída digital Saída digital, controlada por lógica Saída digital, modulação de largura de pulso Saída digital, pulso acionado Alimentação Quando Dados compatíveis com MAOC estiver configurado como Sim: Desabilitado Entrada digital Saída digital, agendada Alimentação
