Visualização Visão geral

Use a Visão geral para visualizar a definição de um dispositivo, incluindo o tipo de dispositivo, a revisão, a codificação eletrônica, a conexão e outros valores específicos do dispositivo.

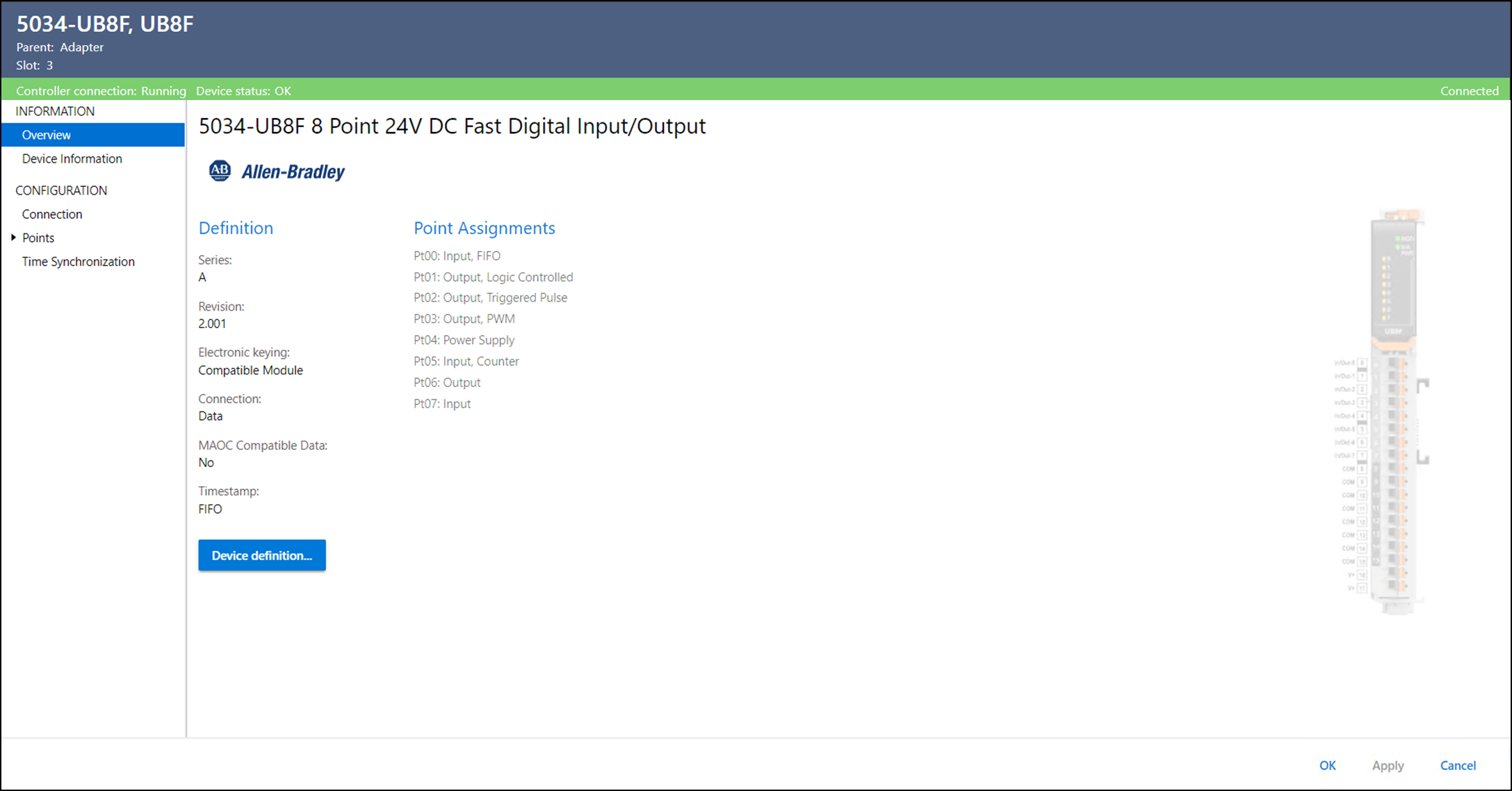

Exemplo de visualização Visão geral
A visualização Visão geral inclui estes parâmetros:
Parâmetro
Descrição
Série
Exibe a série do dispositivo.
Revisão
Exibe a versão do dispositivo.
Codificação eletrônica
Exibe a codificação eletrônica usada para o dispositivo.
Conexão
Exibe o tipo de conexão e o formato da comunicação.
Dados compatíveis com MAOC
Especifica se os dados são compatíveis com a instrução MAOC (Motion Arm Output Cam [Came de Saída de Controle de Movimento do Braço]).
Se os dados não forem compatíveis com MAOC, não será possível usar este módulo com instrução MAOC.
Algumas opções de atribuição de pontos não estão disponíveis quando a opção Sim estiver selecionada.
Data/hora
Especifica como as informações de registro de data e hora são salvas e relatadas para os eventos de entrada digital.
  • Por ponto – Habilita o registro de data e hora para os pontos configurados como entrada digital, somente registro de data e hora Registra data e hora para até 2 transições de entrada por ponto, uma para a transição de Desligado para Ligado e outra para a transição de Ligado para Desligado. Essas informações de data e hora são informadas no tag de entrada por ponto.
    Essa opção está disponível somente quando Dados compatíveis com MAOC estiver definido como Não.
  • FIFO – Habilita o registro de data e hora para os pontos configurados como Entrada digital, somente FIFO. Registra data e hora de vários pontos de entrada em buffer integrado para até 256 eventos de registro de data e hora. Os eventos são registrados e recuperados em ordem (primeiro a entrar, primeiro a sair), permitindo o acompanhamento preciso de múltiplas transições rápidas.
    Essa opção está disponível somente se qualquer uma das seguintes condições for verdadeira:
    • A conexão é configurada como Dados ou Dados em Modo de Escuta.
    • Dados compatíveis com MAOC definido como Não.
  • Nenhum – Desabilita o registro de data e hora. O módulo não registra registros de data e hora para pontos de entrada na conexão de dados.
    Essa opção está disponível somente quando Dados compatíveis com MAOC estiver definido como Sim.
Atribuições de ponto
Exibe o modo de operação atribuído a cada ponto.
Definição do dispositivo
Abre a caixa de diálogo Definição do dispositivo para alterar a revisão, a codificação eletrônica, o modo de ponto e outros valores específicos do dispositivo.
