Definição do dispositivo

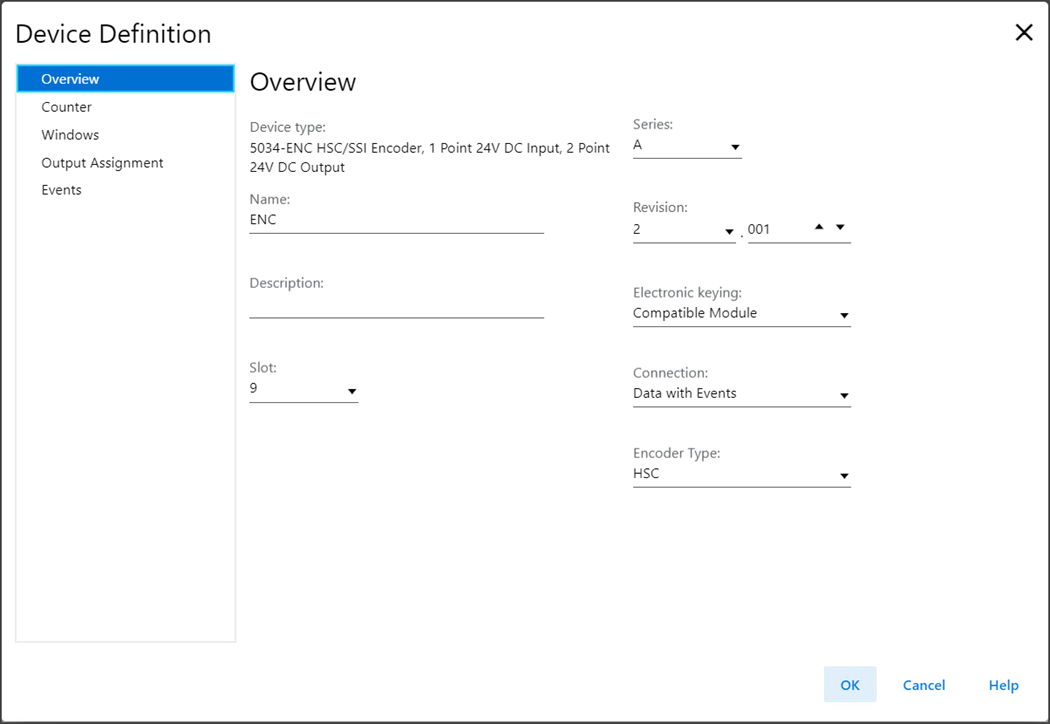

Visualização Definição do dispositivo – Visão geral

Use a visualização Visão geral na caixa de diálogo Definição do dispositivo para definir um dispositivo ou alterar a definição do dispositivo.

A Visão geral inclui estes parâmetros:

Parâmetros da visão geral
Parâmetro	Definição	Opções disponíveis
Tipo de dispositivo	Exibe o tipo e o código de catálogo do dispositivo.	Específico do dispositivo
Nome	Insira um nome do dispositivo em conformidade com a IEC 61131. Se um caractere inválido for inserido neste campo, ou se o nome exceder 40 caracteres, o software ignora o caractere.	Todos os valores válidos
Descrição	Insira a descrição do dispositivo.	Todos os valores válidos
Slot	Especifique o número do slot em que o dispositivo reside. Dependendo da plataforma, somente slots entre 1 e o número máximo de dispositivos de E/S são válidos. Quando o dispositivo é criado, o número do slot assume como padrão a primeira posição de slot disponível. Quando o controlador é alterado para um que seja compatível com uma contagem máxima de E/S menor, o valor do slot atual pode não ser mais válido.	1 a 32
Série	Especifica a série do dispositivo.	Específico do dispositivo
Revisão	Especifica as revisões principais e secundárias do dispositivo. A faixa válida para a revisão secundária é de 1 a 255.	Específico do dispositivo
Codificação eletrônica	Define a codificação eletrônica usada para o dispositivo. A codificação eletrônica compara o dispositivo definido no projeto com o dispositivo instalado. Se a codificação falhar, ocorre uma falha. ATENÇÃO: Tome cuidado ao usar a opção Desabilitar codificação. Se usada incorretamente, essa opção pode causar ferimentos pessoais ou morte, prejuízos a propriedades, ou perda financeira. Recomendamos fortemente a não utilização da opção Desabilitar codificação. Ao usar a opção Desabilitar codificação, você precisará assumir total responsabilidade por entender se o módulo que está sendo usado pode satisfazer as especificações funcionais da aplicação. Para obter informações detalhadas sobre codificação eletrônica, consulte Codificação Eletrônica na Técnica de aplicação de sistemas de controle Logix 5000, publicação LOGIX-AT001.	Correspondência exata Módulo compatível Desabilitar codificação
Conexão	Especifique o tipo de dados transferidos entre o dispositivo e o controlador. Na opção Somente escuta, o controlador e o dispositivo estabelecem comunicação sem que o controlador envie qualquer configuração ou dados de saída para o dispositivo. Uma conexão de dados de entrada completa é estabelecida, mas depende da conexão entre o controlador-proprietário e o dispositivo.	Dados Dados em modo de escuta Dados com eventos Dados com eventos somente escuta
Tipo de encoder	Especifique o tipo de encoder em que o módulo opera.	HSC SSI

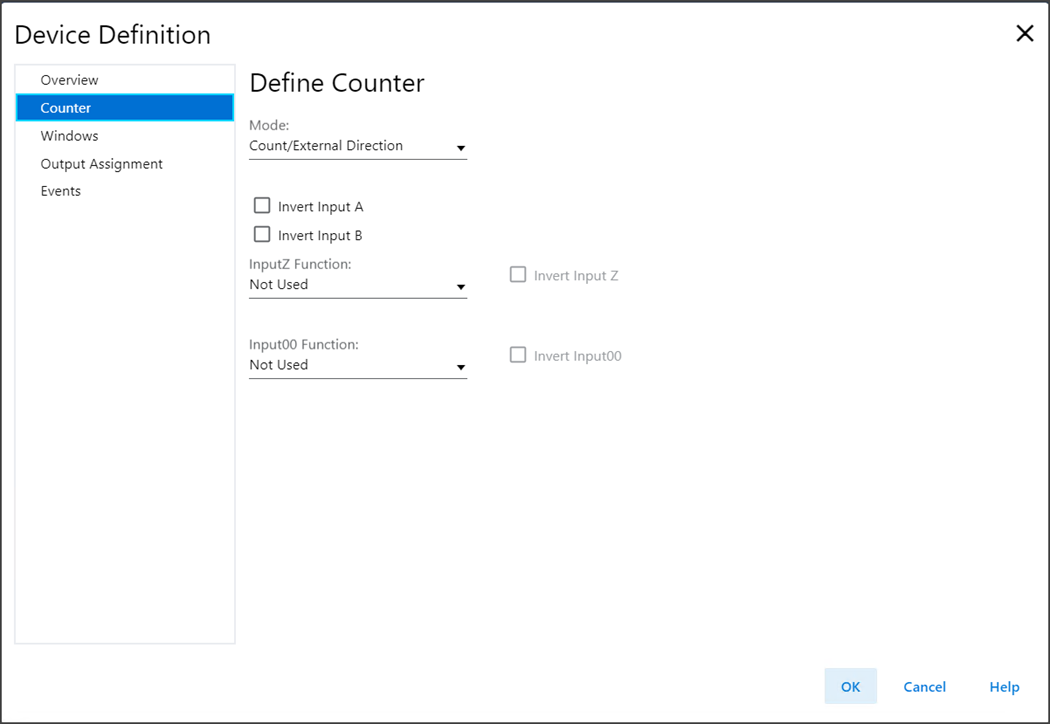

Visualização Definição do dispositivo – Definir contador

Use a visualização Definir contador para definir os parâmetros do contador quando o Tipo de encoder estiver configurado como HSC.

Definir contador inclui estes parâmetros:

Definir contador – Parâmetros
Parâmetro	Definição	Opções disponíveis
Modo	Define o modo em que o contador opera.	Direção externa / de contagem Direção interna / de contagem Pulsos para cima / para baixo Quadratura X1 Quadratura X2 Quadratura X4
Inverter Entrada A	Determina se a entrada A deve ser invertida. Este parâmetro está disponível somente quando o modo contador está configurado como Direção externa/de contagem, Direção interna/de contagem ou Pulsos para cima/para baixo.	Desmarcado – Não inverte a entrada. Marcado – Inverte a entrada.
Inverter Entrada B	Determina se a entrada B deve ser invertida. Este parâmetro está disponível somente quando o modo contador está configurado como Direção externa/de contagem, Direção interna/de contagem ou Pulsos para cima/para baixo.	Desmarcado – Não inverte a entrada. Marcado – Inverte a entrada.
Inverter Entrada A, B	Determina se a entrada AB deve ser invertida. Esse parâmetro está disponível somente quando o modo contador está configurado como Quadratura X1, Quadratura X2 ou Quadratura X4.	Desmarcado – Não inverte a entrada. Marcado – Inverte a entrada.
Função de entrada Z	Define a função para a Entrada Z. Cada função do contador (Restaurar, Armazenar, Carregar, Manter) pode ser acionada apenas por uma entrada. Por exemplo, se você selecionar a função Z de entrada como “Restaurar, Manter”, as opções que contêm “Restaurar” e “Manter” não estarão disponíveis para seleção para a função Entrada00. Se você selecionar qualquer opção para a função Entrada Z, a função Entrada00 é automaticamente definida como Não usado.	Não usado Manter Carregar Carregar, Manter Restaurar Restaurar, Manter Armazenar Armazenar, Manter Armazenar, Carregar Armazenar, Carregar, Manter Armazenar, Restaurar Armazenar, Restaurar, Manter
Inverter Entrada Z	Determina se a entrada Z deve ser invertida.	Desmarcado – Uma borda ascendente na Entrada Z aciona as funções do contador. Marcado – Uma borda descendente na Entrada Z aciona as funções do contador.
Função Entrada00	Define a função para a Entrada00. Cada função do contador (Restaurar, Armazenar, Carregar, Manter) pode ser acionada apenas por uma entrada. Por exemplo, se você selecionar a função Z de entrada como “Restaurar, Manter”, as opções que contêm “Restaurar” e “Manter” não estarão disponíveis para seleção para a função Entrada00. Se você selecionar qualquer opção para a função Entrada Z, a função Entrada00 é automaticamente definida como Não usado.	Não usado Manter Carregar Carregar, Manter Restaurar Restaurar, Manter Armazenar Armazenar, Manter Armazenar, Carregar Armazenar, Carregar, Manter Armazenar, Restaurar Armazenar, Restaurar, Manter
Inverter Entrada00	Determina se a Entrada00 deve ser invertida.	Desmarcado – Uma borda ascendente na Entrada00 aciona as funções do contador. Marcado – Uma borda descendente na Entrada00 aciona as funções do contador.

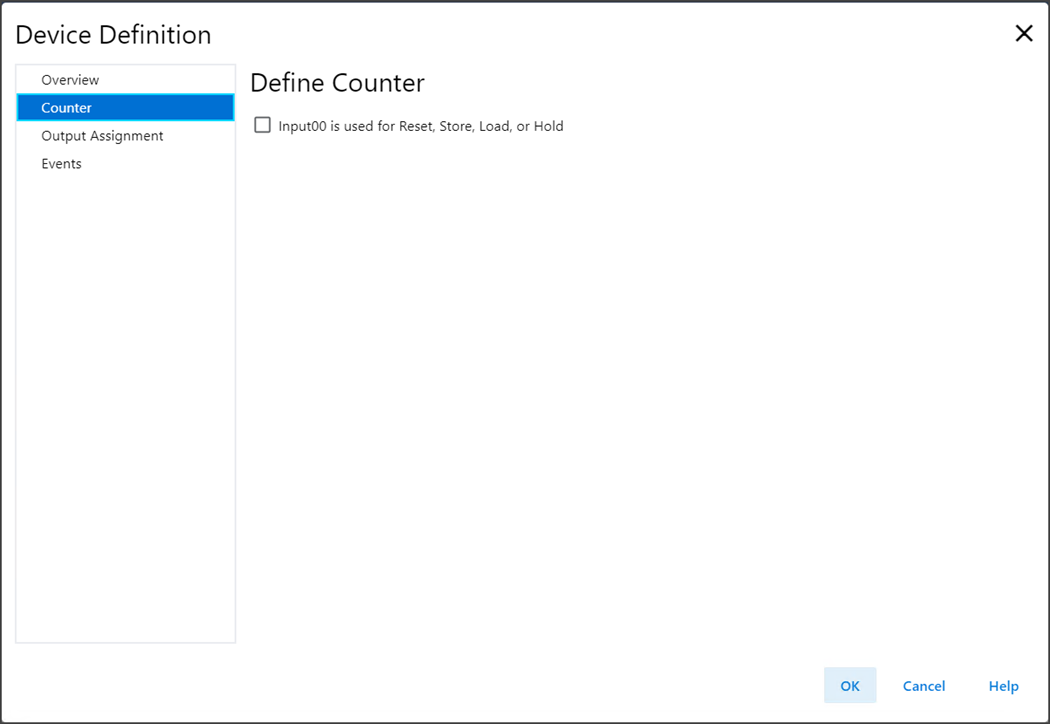

Visualização Definição do dispositivo – Definir contador (Somente escuta)

Use Definir contador para definir os parâmetros do contador quando o tipo de encoder estiver configurado como HSC e a conexão estiver configurada como dados em modo Somente escuta.

Definir contador (Somente escuta) inclui estes parâmetros:

Definir contador (Somente escuta) - Parâmetros
Parâmetro	Definição	Opções disponíveis
Entrada00 é usado para Restaurar, Armazenar, Carregar ou Manter	Determina se a Entrada00 deve ser usada para acionar funções do contador.	Desmarcado – Não use a Entrada00 para Restaurar, Armazenar, Carregar ou Manter Marcado – Use Entrada00 para Restaurar, Armazenar, Carregar ou Manter

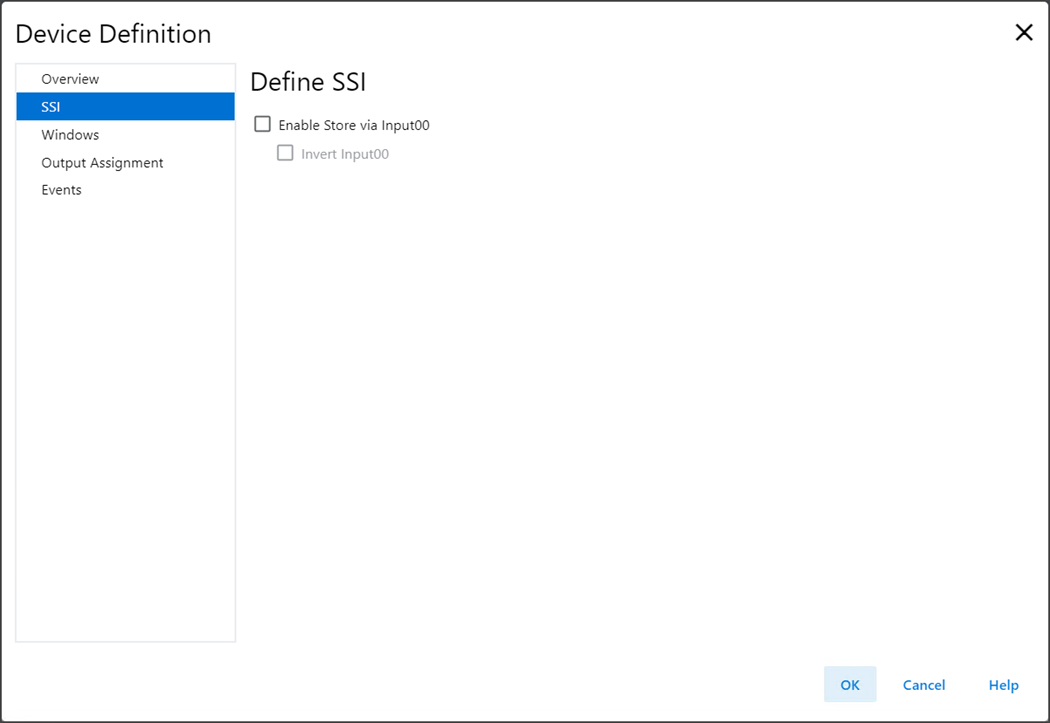

Visualização Definição do dispositivo – Definir SSI

Use a visualização Definir SSI para definir os parâmetros SSI quando o tipo de encoder estiver configurado como SSI.

Definir SSI inclui estes parâmetros:

Definir SSI – Parâmetros
Parâmetro	Definição	Opções disponíveis
Habilitar Armazenar via Entrada00	Define se a função Armazenar é acionada usando a Entrada00.	Desmarcado – A função Armazenar não é acionada usando a Entrada00. Marcado – A função Armazenar é acionada usando Entrada00.
Inverter Entrada00	Define se a entrada indicada deve ser invertida.	Desmarcado – Uma borda ascendente na Entrada00 aciona a função Armazenar. Marcado – Uma borda descendente na Entrada00 aciona a função Armazenar.

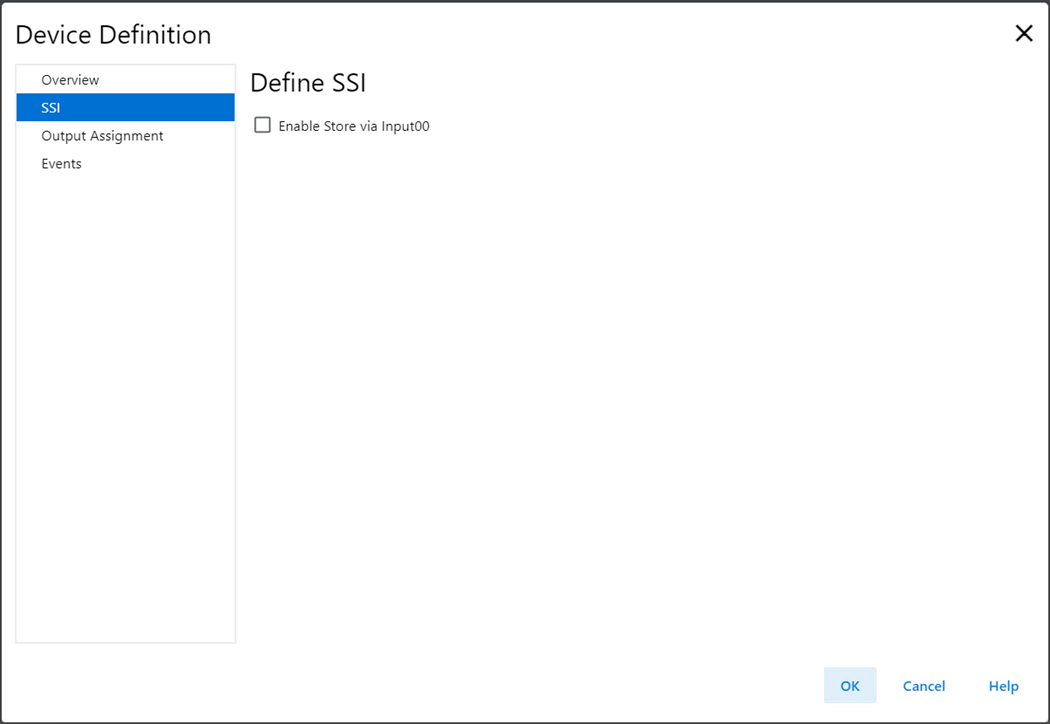

Visualização Definição do dispositivo – Definir SSI (Somente escuta)

Use a visualização Definir SSI para definir os parâmetros SSI quando o tipo de encoder estiver configurado como SSI e a conexão estiver configurada como dados em modo Somente escuta.

Definir SSI (Somente escuta) inclui estes parâmetros:

Definir SSI (Somente escuta) - Parâmetros
Parâmetro	Definição	Opções disponíveis
Habilitar Armazenar via Entrada00	Define se a função Armazenar é acionada usando a Entrada00.	Desmarcado – A função Armazenar não é acionada usando a Entrada00. Marcado – A função Armazenar é acionada usando Entrada00.

Visualização Definição do dispositivo – Definir janelas

Use a visualização Definir janelas para definir os parâmetros das janelas.

Esta visualização não está disponível quando a conexão está configurada como dados em modo Somente escuta.

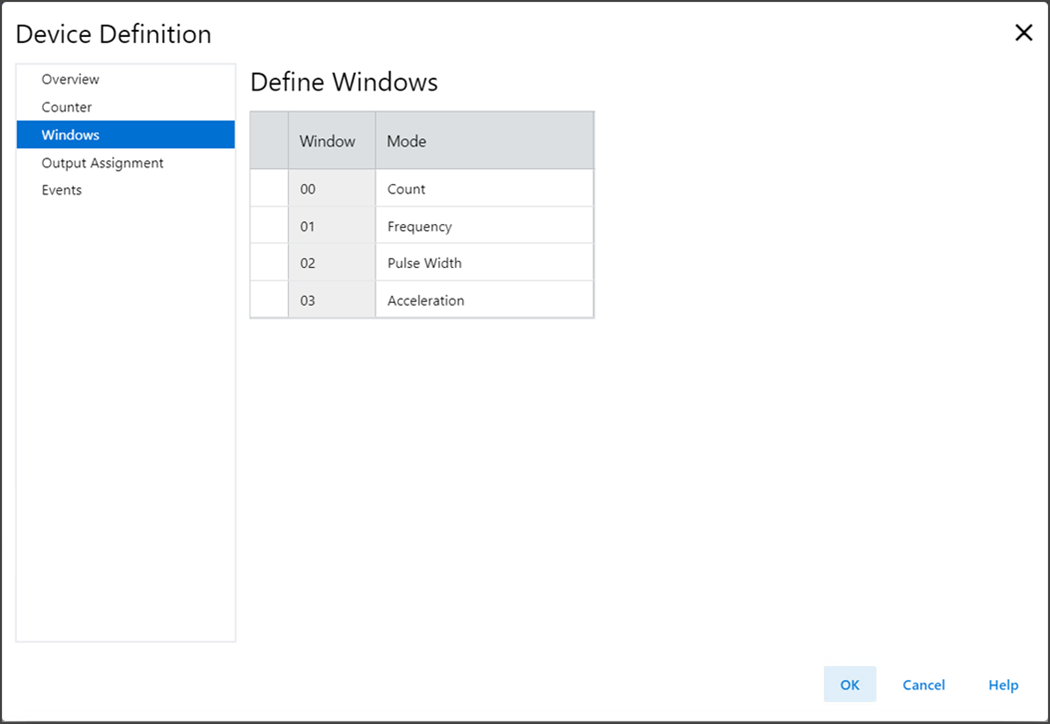

Exemplo de definição do dispositivo – Definir janelas

Definir janelas inclui estes parâmetros:

Definir janelas – Parâmetros
Parâmetro	Definição	Opções disponíveis
Janela	A janela à qual esta configuração se aplica	0 a 3
Modo	Define o contador ou a variável SSI na qual a janela deve operar.	Opções para o modo HSC: Contagem Contagem em escala Frequência Frequência em escala Frequência média Frequência média em escala Largura de pulso Largura de pulso média Aceleração Aceleração média Aceleração em escala Aceleração média em escala Opções para o modo SSI: Dados

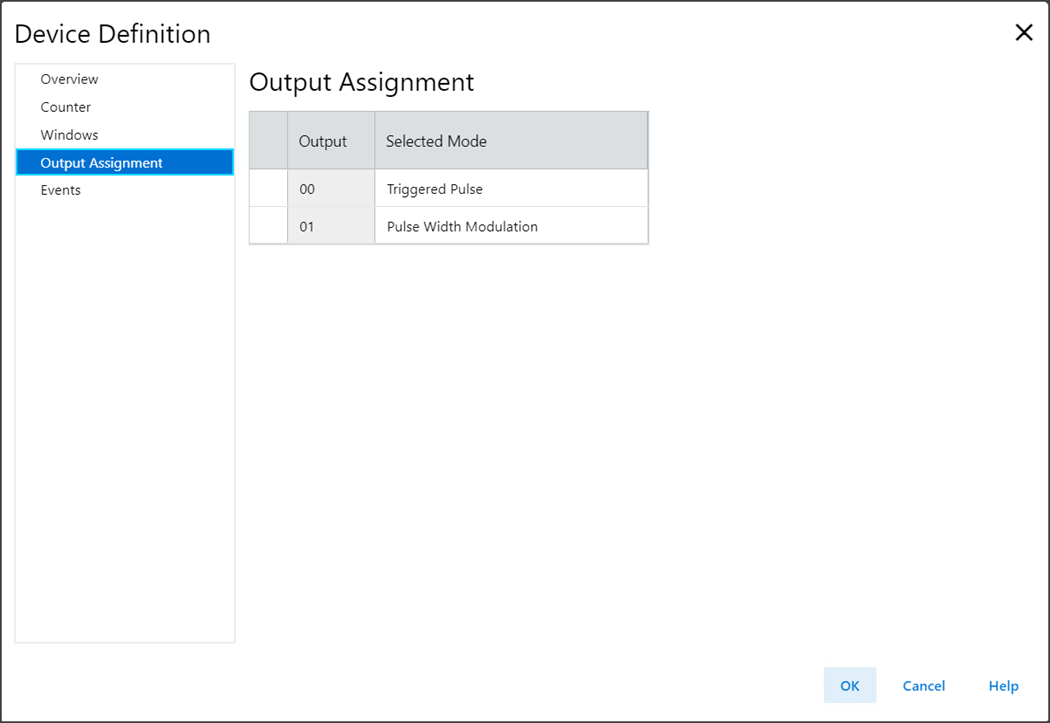

Visualização Definição do dispositivo – Atribuições de saída

Use a visualização Atribuições de saída para definir o modo de operação das saídas.

Atribuições de saída inclui estes parâmetros:

Atribuições de saída – Parâmetros
Parâmetro	Definição	Opções disponíveis
Saída	A saída à qual esta configuração se aplica.	0 a 1
Modo selecionado	Define o modo em que a saída opera.	Desabilitado Controlado pela janela Modulação de largura de pulso Pulso disparado

Visualização Definição do dispositivo – Eventos

Use a visualização Eventos para definir os parâmetros de eventos.

Esta visualização não está disponível quando a conexão está configurada como dados ou dados em modo Somente escuta.

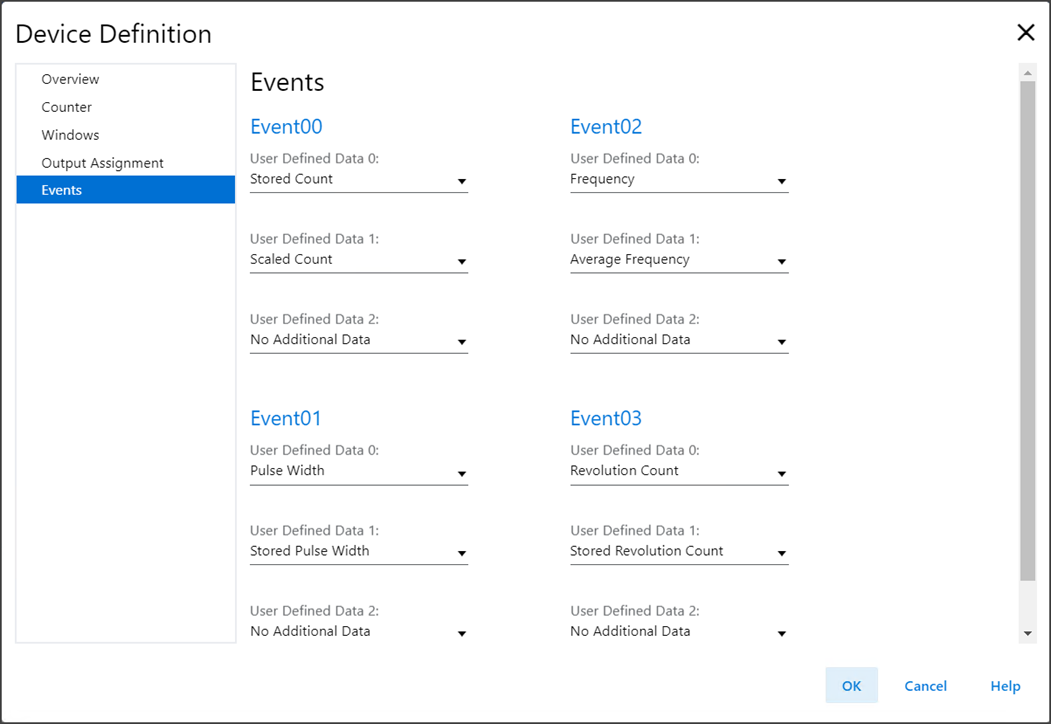

Exemplo de visualização Definição do dispositivo – Eventos

Os eventos incluem estes parâmetros:

Eventos – Parâmetros
Parâmetro	Definição	Opções disponíveis
Eventoxx – Dados definidos pelo usuário x	Associa instâncias de dados definidas pelo usuário a Eventos no módulo. Você pode escolher até três instâncias para cada evento.	Quando o tipo de encoder é configurado como HSC: Nenhum dado adicional Contagem armazenada Contagem em escala Contagem armazenada em escala Frequência Frequência média Frequência armazenada Frequência em escala Frequência média em escala Frequência armazenada em escala Largura de pulso Largura de pulso média Largura de pulso armazenada Aceleração Aceleração média Contagem Contagem de revolução Contagem de revolução armazenada Aceleração armazenada Aceleração em escala Aceleração armazenada em escala Aceleração média em escala Quando o tipo de encoder é configurado como SSI: Nenhum dado adicional Dados Dados armazenados Dados brutos Dados brutos armazenados
