Visualização Visão geral
Use a Visão geral para visualizar a definição de um dispositivo, incluindo o tipo de dispositivo, a revisão, a codificação eletrônica, a conexão e outros valores específicos do dispositivo.

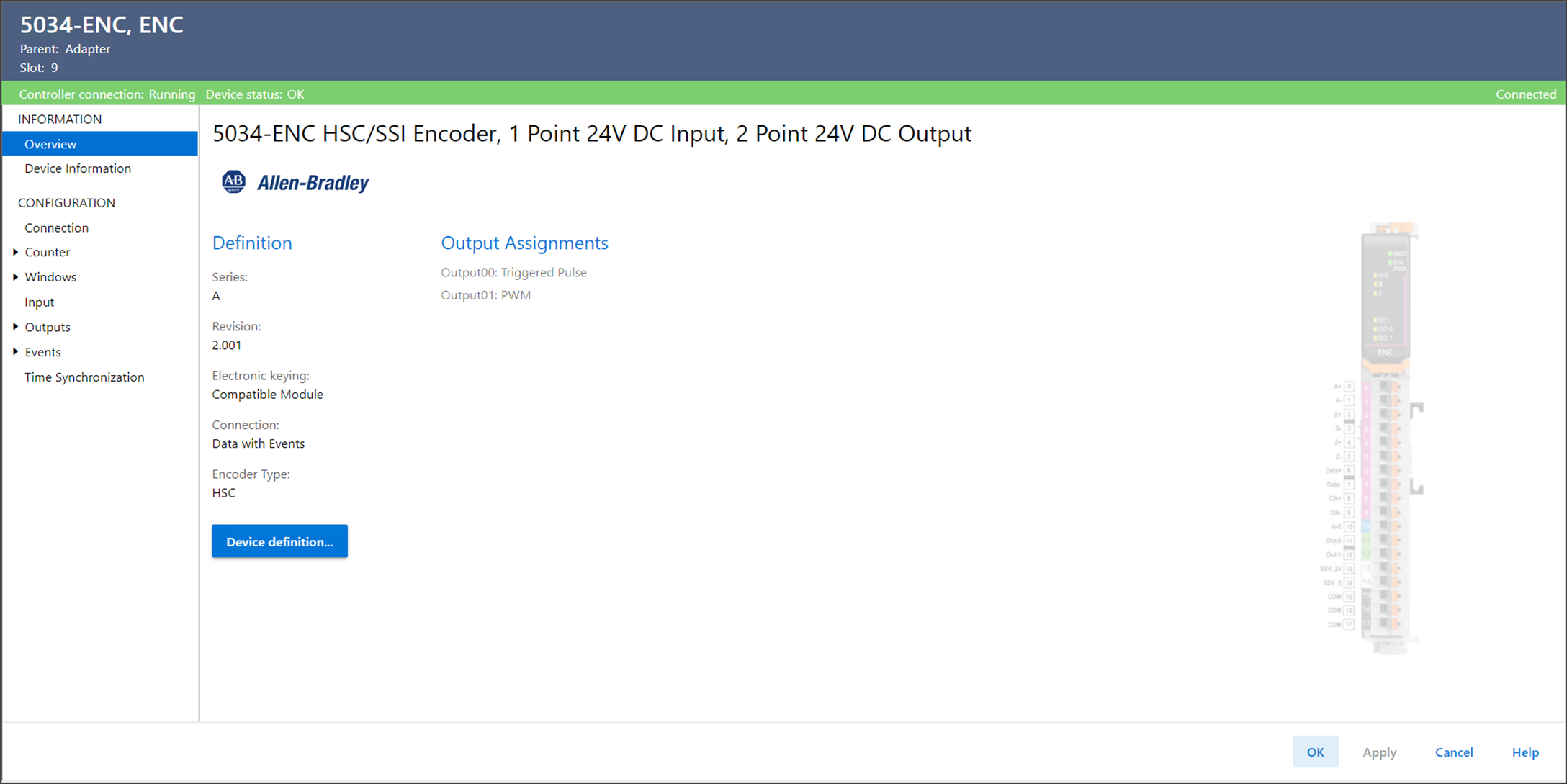

Exemplo de visualização Visão geral
A visualização Visão geral inclui estes parâmetros:
Parâmetro | Descrição |
|---|---|
Série | Exibe a série do dispositivo. |
Revisão | Exibe a versão do dispositivo. |
Codificação eletrônica | Exibe a codificação eletrônica usada para o dispositivo. A codificação eletrônica compara o dispositivo definido no projeto com o dispositivo instalado. Se a codificação falhar, ocorre uma falha. Opções disponíveis:
ATENÇÃO:
Tome cuidado ao usar a opção Desabilitar codificação. Se usada incorretamente, essa opção pode causar ferimentos pessoais ou morte, prejuízos a propriedades, ou perda financeira. Recomendamos fortemente a não utilização da opção Desabilitar codificação. Ao usar a opção Desabilitar codificação, você precisará assumir total responsabilidade por entender se o módulo que está sendo usado pode satisfazer as especificações funcionais da aplicação. Para obter informações detalhadas sobre codificação eletrônica,
consulte Codificação Eletrônica na Técnica de aplicação de
sistemas de controle Logix 5000, publicação LOGIX-AT001 (Electronic
Keying in Logix5000 Control Systems Application Technique). |
Conexão | Exibe o tipo de conexão e o formato da comunicação. |
Tipo de encoder | Exibe se o tipo de encoder selecionado é HSC ou SSI. Algumas opções de atribuição não estão disponíveis dependendo do tipo de encoder selecionado. |
Atribuições de saída | Exibe o modo de operação atribuído a cada saída. |
Definição do dispositivo | Abre a caixa de diálogo Definição do dispositivo para alterar a revisão, a codificação eletrônica, o modo do canal e outros valores específicos do dispositivo. |
