Formato principal do diagrama de blocos de função
Um diagrama de blocos de função (function block diagram, FBD) inclui blocos de instruções com variáveis de entrada e saída.
As saídas dos blocos de instruções estão conectadas às entradas de outros blocos de instruções usando as linhas de conexão.
No
FactoryTalk Design Workbench
, um bloco de instruções refere-se aos seguintes tipos de instruções:- Operador
- Função
- Bloco da função
- Bloco de função definido pelo usuário

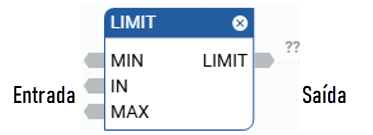

Exemplo de FBD
