Diagramas de transação da instrução de soquete
Transações para cliente TCP

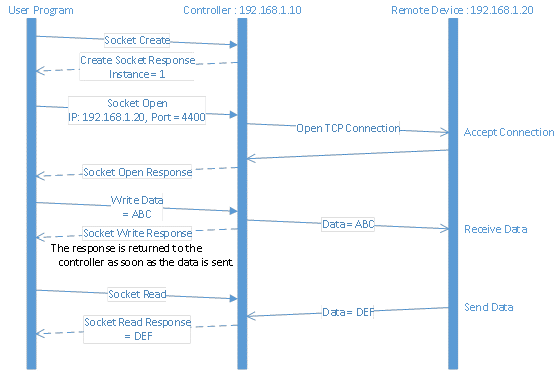

O seguinte diagrama mostra uma sequência típica de transações da interface de soquete com o controlador atuando como um cliente TCP.
Transações para cliente TCP
Transações para servidor TCP

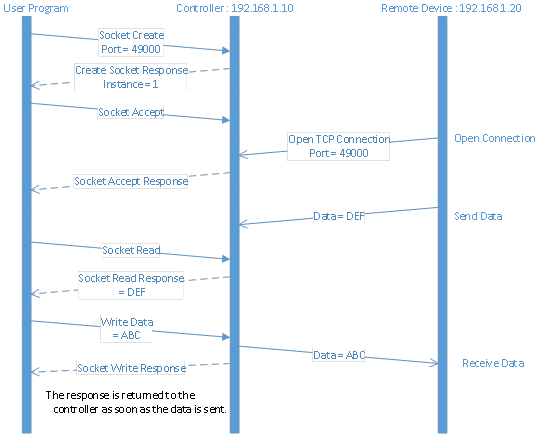

O seguinte diagrama mostra uma sequência típica de transações da interface de soquete com o controlador como um servidor TCP.
Transações para servidor TCP
Transações para UDP com conexão aberta

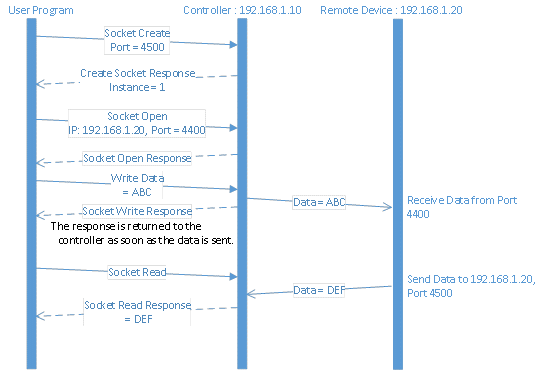

O seguinte diagrama mostra uma sequência típica de transações de interface de soquete para as comunicações UDP ao usar o serviço de conexão aberta para especificar o endereço de destino.
Transações para UDP com conexão aberta
Transações para UDP sem conexões abertas

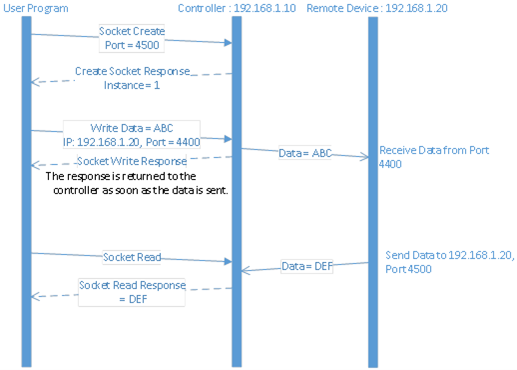

O seguinte diagrama mostra uma sequência típica de transações de interface de soquete para as comunicações UDP sem usar o serviço de conexão aberta para especificar o endereço de destino. Nesse caso, o controlador especifica o destino para cada datagrama e recebe o endereço do remetente, juntamente com cada datagrama que recebe.
Transações para UDP sem conexões abertas
