Diagramas de temporização da instrução de soquete

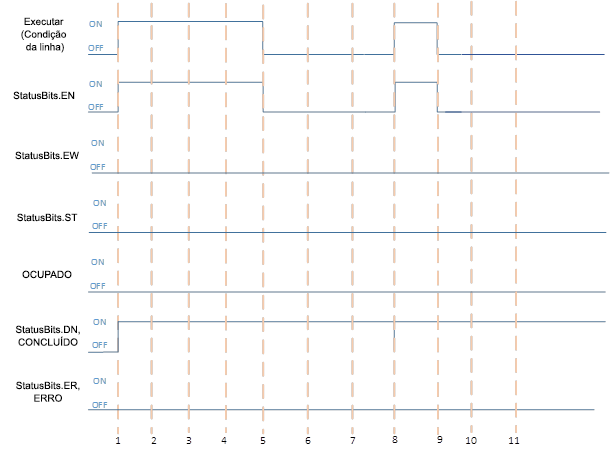

Execução com êxito para obter instruções de soquete quando o processo for imediato

Execução com êxito para obter instruções de soquete quando o processo for imediato

Condição A: A condição de linha é TRUE durante a execução de instruções
Condição da linha	Descrição
1	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. As instruções de soquete conclui a execução com êxito. Saída para o bit DN e DONE está configurada.
2,3,4	Nenhuma mudança na condição da linha.
5	Condição da linha torna-se FALSE quando o bit EN for apagado.
6,7	Nenhuma mudança na condição da linha.

Condição B: A condição de linha for FALSE durante a execução de instruções
Condição da linha	Descrição
8	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. As instruções de soquete conclui a execução com êxito. O bit EN é configurado e todos os outros bits são limpos. Saída para o bit DN e DONE está configurada.
9	Condição da linha torna-se FALSE quando o bit EN é limpo.
10,11	Nenhuma mudança na condição da linha.

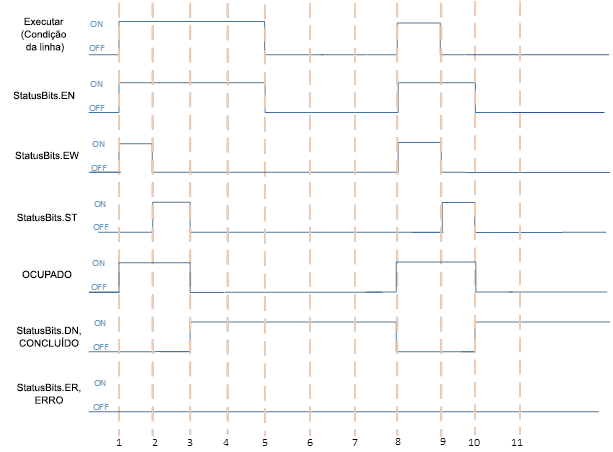

Execução com êxito para obter instruções de soquete quando o processo não for imediato

Execução com êxito para obter instruções de soquete quando o processo não for imediato

Condição A: A condição de linha é TRUE durante a execução de instruções
Condição da linha	Descrição
1	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. As instruções de soquete realizam processamento em segundo plano. Saída para o bit EW e BUSY é configurado. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
2	As instruções de soquete iniciam a execução quando: O bit EW foi apagado. O bit ST for definido.
3	As instruções de soquete concluem a execução com êxito quando: Saída para o bit ST e BUSY está apagada. Saída para o bit DN e DONE está configurada.
4	Nenhuma mudança na condição da linha.
5	Condição da linha torna-se FALSE quando o bit EN é limpo.
6,7	Nenhuma mudança na condição da linha.

Condição B: Condição da linha torna-se FALSE durante a execução das instruções
Condição da linha	Descrição
8	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. Enviam as instruções de soquete para processamento em segundo plano. Saída para o bit EW e BUSY é configurado. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
9	As instruções de soquete iniciam a execução quando: O bit EW foi apagado. O bit ST for definido. A condição da linha torna-se FALSE.
10	As instruções de soquete concluem a execução com êxito quando: Saída para o bit ST e BUSY estão apagadas. Saída para o bit DN e DONE está configurada. Condição linha for FALSE. O bit EN for apagado.

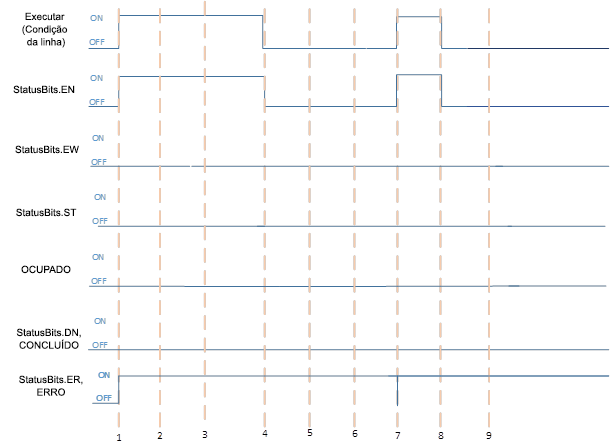

As instruções de soquete falham quando EN for TRUE e EW e ST são FALSE

As instruções de soquete falham quando EN for TRUE e EW e ST são FALSE

Condição A: A condição de linha é TRUE durante a execução de instruções
Condição da linha	Descrição
1	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. As instruções de soquete concluem a execução com erro. Saída para o bit ER e erro está configurada.
2,3	Nenhuma mudança na condição da linha.
4	Condição da linha torna-se FALSE quando o bit EN é limpo.
5,6	Nenhuma mudança na condição da linha.

Condição B: A condição linha torna-se FALSE durante a execução de instruções
Condição da linha	Descrição
7	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. As instruções de soquete concluem a execução com erro. Saída para o bit ER e erro está configurada.
8	Condição da linha torna-se FALSE quando o bit EN é limpo.
9	Nenhuma mudança na condição da linha.

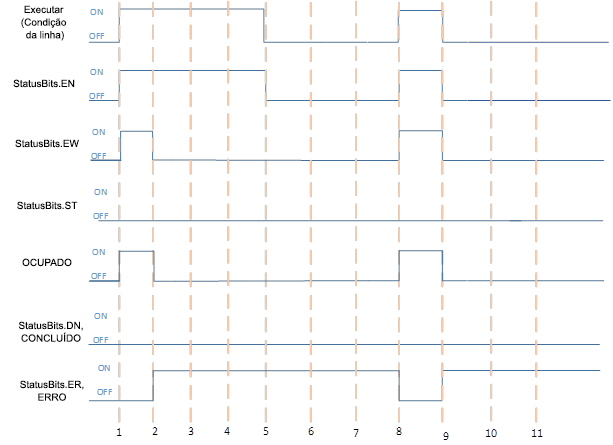

As instruções de soquete falham quando EW for TRUE e o processo de instrução não é imediato

As instruções de soquete falham quando EW for TRUE e o processo de instrução não é imediato

Condição A: A condição de linha é TRUE durante a execução de instruções
Condição da linha	Descrição
1	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. Enviam as instruções de soquete para processamento em segundo plano. Saída para o bit EW e BUSY é configurado. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
2	Execução completa de instruções de soquete com erro quando: Saída para o bit EW e BUSY está apagada. Saída para o bit ER e erro está configurada.
3,4	Nenhuma mudança na condição da linha.
5	Condição da linha torna-se FALSE quando o bit EN é limpo.
6,7	Nenhuma mudança na condição da linha.

Condição B: A condição linha torna-se FALSE durante a execução de instruções
Condição da linha	Descrição
8	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. Enviam as instruções de soquete para processamento em segundo plano. Saída para o bit EW e BUSY é configurado. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
9	Execução completa de instruções de soquete com erro quando: Saída para o bit EW e BUSY está apagada. Saída para o bit ER e erro está configurada. A condição da linha torna-se FALSE. O bit EN for apagado.
10,11	Nenhuma mudança na condição da linha.

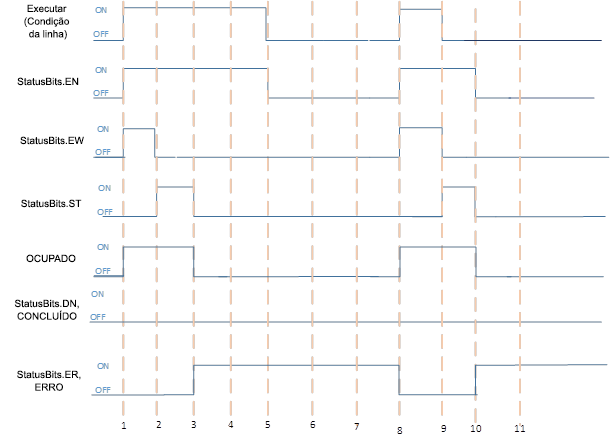

As instruções de soquete falham quando ST é TRUE e o processo de instrução é não imediato

As instruções de soquete falham quando ST é TRUE e o processo de instrução não é imediato — As instruções de soquete falham quando ST é TRUE e o processo de instrução é não imediato

Condição A: A condição de linha é TRUE durante a execução de instruções
Condição da linha	Descrição
1	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. Enviam as instruções de soquete para processamento em segundo plano. Saída para o bit EW e saída BUSY estão configuradas. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
2	As instruções de soquete iniciam a execução quando: O bit EW foi apagado. O bit ST for definido.
3	Execução completa de instruções de soquete com erro quando: Saída para o bit ST e saída BUSY é apagado. Saída para o bit ER e erro está configurada.
4	Nenhuma mudança na condição da linha.
5	Condição da linha torna-se FALSE quando o bit EN é limpo.
6,7	Nenhuma mudança na condição da linha.

Condição B: A condição linha torna-se FALSE durante a execução de instruções
Condição da linha	Descrição
8	A condição de linha torna-se TRUE quando: Execução das instruções do soquete está habilitada. O bit EN é configurado e todos os outros bits são limpos. Enviam as instruções de soquete para processamento em segundo plano. Saída para o bit EW e BUSY é configurado. Parâmetro de entrada das instruções Forced Socket para processamento em segundo plano.
9	As instruções de soquete iniciam a execução quando o bit EW é limpo e o bit ST é definido.
10	Execução completa de instruções de soquete com erro quando: Saída para o bit ST e BUSY está apagada. Saída para o bit ER e erro está configurada. A condição da linha torna-se FALSE. O bit EN for apagado.
11	Nenhuma mudança na condição da linha.
