TND (parada do programa atual)

A instrução TND para o ciclo atual da varredura de um programa do usuário. Depois que a varredura de saída, a varredura de entrada e a manutenção estiverem completas, execute novamente o programa do usuário desde o início da primeira routine.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
TND
TND
Parâmetros da TND
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Ativação da função.
  • Quando Enable = TRUE, efetua a função.
  • Quando Enable = FALSE, não efetua a função.
TND
Saída
BOOL
Se for verdadeiro, a função foi realizada.
  • Quando um monitoramento de variável estiver ativado, o valor da variável de monitoramento é atribuído à saída da instrução.
  • Quando um monitoramento de variável estiver desativado, o valor da variável de saída é atribuído à saída da instrução.

Exemplos de TND

Exemplo de diagrama de blocos de função TND
Exemplo de diagrama de blocos de função TND
Exemplo de diagrama de ladder TND
Exemplo de diagrama de ladder TND

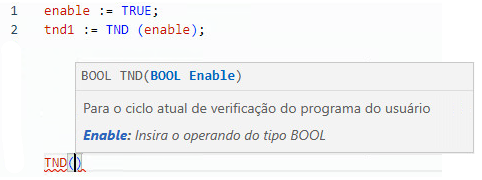

Exemplo de texto estruturado TND
Exemplo de texto estruturado TND
(* ST Equivalence: *)

TESTOUTPUT := TND(TESTENABLE) ;
Resultados
