RPC (ler soma de verificação do programa)

A instrução RPC lê a soma de verificação do programa de usuário, do controlador ou do módulo de memória.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores
Micro810
, L20E, L50E e L70E.

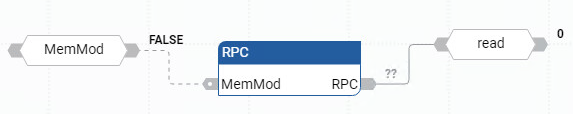

Exemplo de diagrama de blocos de função RPC
Exemplo de diagrama de blocos de função RPC
Parâmetros da RPC
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
MemMod
Entrada
BOOL
  • TRUE: O valor é obtido do módulo de memória.
  • FALSE: O valor é obtido do controlador
    Micro800
    .
ENO
Saída
BOOL
Ativa a saída. Aplica-se aos programas do diagrama de ladder.
RPC
Saída
UDINT
O valor de soma de verificação do programa do usuário especificado.

Exemplos de RPC

Exemplo de diagrama de blocos de função RPC
Exemplo de diagrama de blocos de função RPC
Exemplo de diagrama de ladder RPC
Exemplo de diagrama de ladder RPC

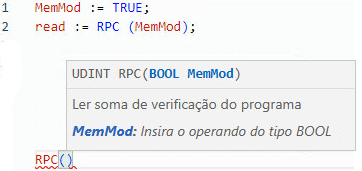

Exemplo de texto estruturado RPC
Exemplo de texto estruturado RPC
(* ST Equivalence: *)

TESTOUTPUT2 := RPC(TESTINPUT) ;
