Exemplos de diagramas de temporização da instrução SCL

Os seguintes exemplos de diagrama de temporização descrevem cenários de execução para a instrução SCL (escala com alarme).

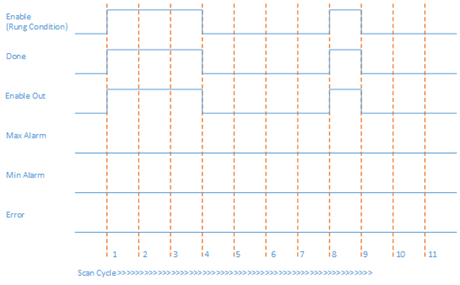

Execução SCL bem sucedida

Descrição do ciclo de varredura
Ciclo de varredura	Descrição
1	Quando Enable está definido como TRUE e os parâmetros de entrada são válidos e estão dentro do intervalo, a execução do bloco da função é iniciada. Done e EnableOut estão definidos como TRUE. Out é calculado de acordo com as entradas fornecidas. MaxAlarm, MinAlarm e Error são definidos como FALSE. Status e ErrorID são definidos como 0, porque não existem erros gerados.
2, 3	Nenhuma mudança na condição da linha.
4	Quando Enable está definido como FALSE, a execução do bloco de função para. Done, EnableOut e Error são definidos como FALSE. ErrorID está definido como 0. Out, MaxAlarm, MinAlarm e Status mantêm seus últimos valores.
5, 6, 7	Nenhuma mudança na condição da linha.
8	Quando Enable está definido como TRUE e os parâmetros de entrada são válidos e estão dentro do intervalo, a execução do bloco de função é iniciada. Done e EnableOut estão definidos como TRUE. Out é calculado de acordo com as entradas fornecidas. MaxAlarm, MinAlarm e Error são definidos como FALSE. ErrorID e Status são definidos como 0, porque não existem erros gerados.
9	Quando Enable está definido como FALSE, a execução do bloco de função para. Done, EnableOut e Error são definidos como FALSE. ErrorID está definido como 0. Out, MaxAlarm, MinAlarm e Status mantêm seus últimos valores.
10, 11	Nenhuma mudança na condição da linha.

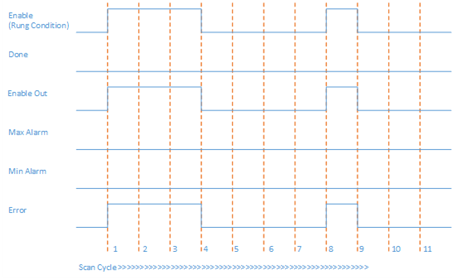

Execução SCL com falha

Neste exemplo, todos os parâmetros de entrada são válidos e estão dentro do intervalo, mas InRawMin >= InRawMax. Nos ciclos de varredura 1 e 8, quando Enable está definido como TRUE e a execução do bloco de função é iniciada, Error é definido como True e ErrorID é definido como 1.

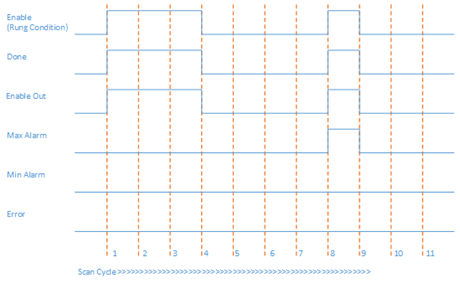

Geração de MaxAlarm

No ciclo de varredura 8 deste exemplo, todos os parâmetros de entrada são válidos e estão dentro do intervalo, mas In > InRawMax. Quando Enable está definido como TRUE e a execução do bloco de função é iniciada, MaxAlarm é definido como TRUE.

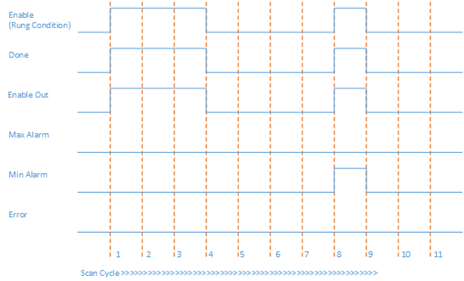

Geração de MinAlarm

No ciclo de varredura 8 deste exemplo, todos os parâmetros de entrada são válidos e estão dentro do intervalo, mas In < InRawMin. Quando Enable está definido como TRUE e a execução do bloco de função é iniciada, MinAlarm é definido como TRUE.

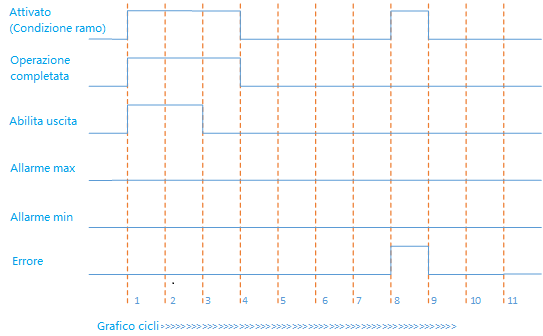

Condição de estouro de saída e erro de configuração de entrada

No ciclo de varredura 3 desse exemplo, os parâmetros de entrada do bloco de função são válidos e estão dentro do intervalo, mas Out está estourado por causa dos parâmetros de entrada. EnableOut está definido como FALSE. O valor Out é inválido.

No ciclo de varredura 8 desse exemplo, os parâmetros de entrada do bloco de função são válidos e estão dentro do intervalo, mas Out está estourado por causa dos parâmetros de entrada, InRawMin >= InRawMax e Error está definido como TRUE. ErrorID está definido como 1 e status está definido como 3.

SCL (escala com alarme)
