SCL (escala com alarme)

A instrução SCL converte um valor de entrada sem escala REAL em um valor de ponto flutuante REAL em unidades de engenharia e inclui os alarmes e limites da saída.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da SCL
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	TRUE: Detecção de borda ascendente. Se InRawMin >= InRawMax, os bits Status.0 e Status.1 serão definidos como 1. Done é desabilitado, MaxAlarm e MinAlarm são desabilitados. Error for definido como TRUE e ErrorID for definido como 1. Else Out é calculado primeiro. Depois, são verificadas as condições do alarme. Se MaxAlarm estiver configurado, MinAlarm é desabilitado e vice-versa. Então, se o limitante estiver configurado, Out ficará no intervalo entre InEUMin e InEUMax. Então o bit de Done é definido como TRUE. Os bits de status são definidos como 0. Error e ErrorID são definidos como 0. O valor calculado de Out é comparado com NAN (não um número). Se NAN for o valor de Out, EnableOut é desabilitado. Done é desabilitado se a condição de falha for configurada. FALSE: Borda ascendente não detectada. A instrução não é executada. As saídas não são atualizadas, exceto Error, ErrorID, EnableOut e Done são definidos como 0.
In	Entrada	REAL	A entrada analógica de sinal. Válido = qualquer flutuação Padrão = 0,0
InRawMax	Entrada	REAL	O valor máximo atingido pela entrada para a instrução. Se InRawMax <= InRawMin, a instrução define o bit adequado em Status e Error. ErrorID são atualizados. A atualização da saída é interrompida. Válido = InRawMax > InRawMin Padrão = 0,0
InRawMin	Entrada	REAL	O valor mínimo atingido pela entrada para a instrução. Se InRawMin >= InRawMax, a instrução define o bit adequado em Status e Error. ErrorID são atualizados. A atualização da saída é interrompida. Válido = InRawMin < InRawMax Padrão = 0,0
InEUMax	Entrada	REAL	O valor em escala da entrada correspondente a InRawMax. Válido = qualquer valor real Padrão = 0,0
InEUMin	Entrada	REAL	O valor em escala da entrada correspondente a InRawMin. Válido = qualquer valor real Padrão = 0,0
Limiting	Entrada	BOOL	Seletor de limites. TRUE: A saída é limitada entre InEUMin e InEUMax.
Done	Saída	BOOL	Indica quando a operação é concluída. TRUE: Operação concluída com êxito. FALSE: A operação encontrou uma condição de erro ou Enable está definido como FALSE.
EnableOut	Saída	BOOL	Indica se a instrução está habilitada. Define para False se Out estourar.
Out	Saída	REAL	Representa o valor em escala da entrada analógica.
MaxAlarm	Saída	BOOL	O indicador do alarme de entrada máximo. Este valor é definido como TRUE quando Input > InRawMax.
MinAlarm	Saída	BOOL	O indicador do alarme de entrada mínima. Este valor é definido como TRUE quando a Input < InRawMin.
Status	Saída	DINT	Status do Bloco da função. InstructFault (Status.0). Será configurado quando detectar os erros de execução da instrução. Este não é o erro mínimo ou máximo do controlador. Verifique os bits restantes do status para descobrir o que aconteceu. InRawRangeInv (Status.1) InRawMin >= InRawMax Status.3 até Status.31 estão reservados para uso futuro e o valor deles é 0.
Error	Saída	BOOL	Indica a existência de uma condição de erro. TRUE: A operação encontrou um erro. FALSE: Operação concluída com êxito ou a instrução não está sendo executada.
ErrorID	Saída	BOOL	Um numérico exclusivo que identifica o erro. Os erros são definidos nos códigos de erro.

Código de erro
Código ErrorID	Descrição do Erro
1	InRawMax <= InRawMin

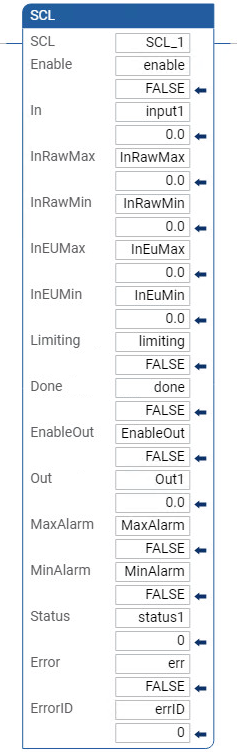

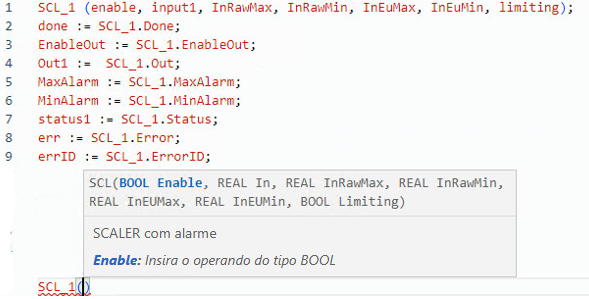

Exemplos de SCL

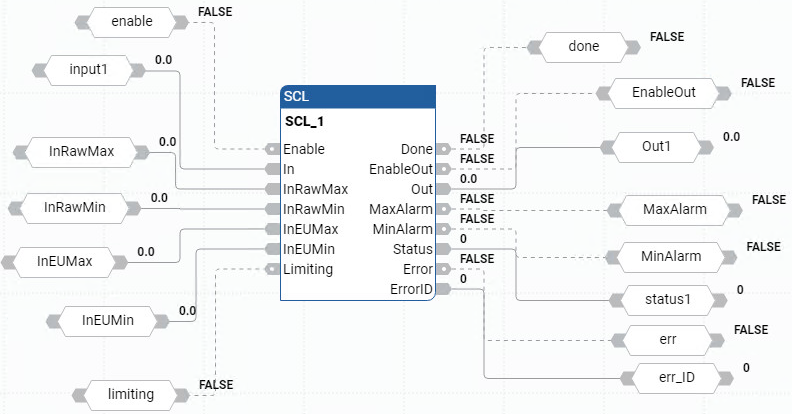

Exemplo de diagrama de blocos de função SCL

Instruções de controle do processo

Exemplos de diagramas de temporização da instrução SCL
