Adicionar um bloco de função COP, variáveis e um contato (MSG_CIPGENERIC)
Use as etapas a seguir para adicionar um bloco de função COP, variáveis e um contato. A instrução COP é usada para converter os dados do tipo de dados de origem (por exemplo, DINT ou REAL) no tipo de dados de destino. Neste exemplo, as informações do catálogo serão convertidas em uma string legível.
Para adicionar um bloco de função COP, variáveis e um contato (MSG_CIPGENERIC)
- NaCaixa de ferramentas, arraste
para o editor de linguagem de ladder sob a primeira linha. - NaCaixa de ferramentas, emPesquisar, insiraCOPe arraste-o para a segunda linha de ladder.
- Adicione variáveis de entrada locais para COP.
- NoOrganizador do projeto, no programa, clique com o botão direito do mouse emVariáveis locais.
- Na grade de variáveis locais, adicione variáveis de acordo com a tabela a seguir:Variáveis a serem adicionadasParâmetroNome da variávelTipo de dadosSrcMyResDataMatriz USINTSrcOffset0UINTDestCatalogIDMatriz STRINGDestOffset0UINTLength1UINTSwapFALSOBOOLEAN
- Para a variável CatalogID, clique duas vezes emDimensãoe altere o tamanho da matriz para [1..1]
- Adicionar um contato.
- NaCaixa de ferramentas, na caixa Pesquisar, insiraXICe arraste-a para a esquerda da entrada do bloco de função COP na segunda linha de ladder.
- Clique com o botão direito na XIC e selecioneSelecionar variável.
- No seletor de variável local, selecioneConvert_Stringe, em seguida, selecioneSelecionar.

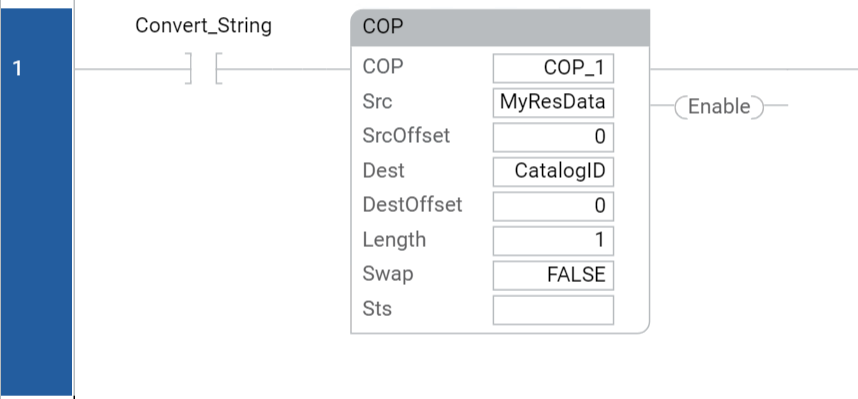

A segunda linha de seu programa de diagrama de ladder para as mensagens MSG_CIPGENERIC é semelhante à imagem a seguir:
