COP (copiar)

Copia os dados binários no elemento de origem para o elemento de destino. O elemento de origem permanece inalterado.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da COP
Parâmetro	Tipo do parâmetro	Tipo de dados		Descrição
Enable	Entrada	BOOL		Habilitação do bloco de instruções. O COP é disparado em nível. TRUE: Realizar cópia. FALSE: O bloco de função está ocioso.
Src	Entrada	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT LREAL	O elemento de origem para copiar, matriz unidimensional ou não matriz. Se a origem for um tipo de dados de STRING, o destino deverá ser um tipo de dados STRING ou um tipo de dados USINT (UCHAR e BYTE). Se não for, uma incompatibilidade dos tipos de dados será relatada.
SrcOffset	Entrada	UINT		O parâmetro de entrada que define o ponto inicial de uma matriz unidimensional dentro dos dados de origem para iniciar o processo de cópia. Defina o offset como 0: Se não for um tipo de dados de matriz, ou Para copiar desde o primeiro elemento para um tipo de dados de matriz unidimensional.
Dest	Entrada	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT	O elemento de destino para armazenar o valor copiado da matriz unidimensional ou do elemento de origem não matriz. Se o destino for um tipo de dados STRING, a origem deverá ser um tipo de dados STRING ou um tipo de dados USINT (UCHAR e BYTE). Se não for, uma incompatibilidade dos tipos de dados será relatada.
DestOffset	Entrada	UINT		O parâmetro de entrada que define o ponto inicial dentro dos dados de destino para armazenar os elementos copiados. Defina o offset como 0: Se não for um tipo de dados de matriz, ou Para copiar desde o primeiro elemento para um tipo de dados de matriz unidimensional.
Length	Entrada	UINT		O número de elementos de destino para copiar. Quando o destino for um tipo de dados de STRING, ele indica o número de strings a serem copiadas.
Swap	Entrada	BOOL		A troca de bytes ocorre antes da extração e manipulação de parâmetros de 8 bits altos e baixos Com a Swap habilitada, a ordem dos bytes é revertida antes que os bytes altos e baixos sejam processados. Por exemplo, um valor de 16 bits como 0x1234, com 0x12 de bytes altos e 0x34 de bytes baixos, teria sua ordem de bytes revertida para 0x3412. Com a Swap desabilitada, os bytes altos e baixos permanecem na ordem original. Por exemplo, em um valor de 16 bits, como 0xABCD, em que o byte alto é 0xAB e o byte baixo é 0xCD, a ordem de bytes permanece a mesma. Uma operação de troca não ocorrerá se: O tipo de dados de origem ou de destino for uma STRING, ou A origem e o destino forem dados de comprimento de 1 byte.
Sts	Saída	UINT		Status da operação de cópia. As definições para o parâmetro Sts são definidas em códigos de status COP.
ENO	Saída	BOOL		Ativa a saída. Aplica-se apenas aos programas do diagrama de ladder.

Códigos de status COP (Sts)
Código do status COP	Descrição do status
0x00	Nenhuma ação tomada (não ativado).
0x01	Sucesso do bloco da função COP.
0x02	Destino tem bytes sobressalentes ao copiar da String.
0x03	Dados de origem estão truncados.
0x04	Comprimento da cópia é inválido.
0x05	Incompatibilidade dos tipo de dados quando há o Tipo de dados de String como origem ou destino.
0x06	Tamanho dos dados de origem é muito pequeno para copiar.
0x07	Tamanho dos dados de destino é muito pequeno para copiar.
0x08	Deslocamento dos dados de origem é inválido.
0x09	Deslocamento dos dados de destino é inválido.
0x0A	Dados são inválidos na origem ou destino.

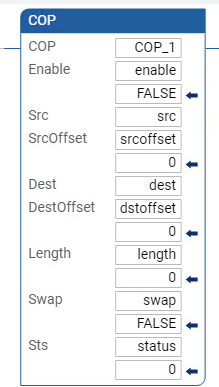

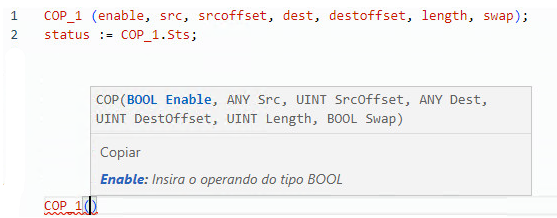

Exemplos de COP

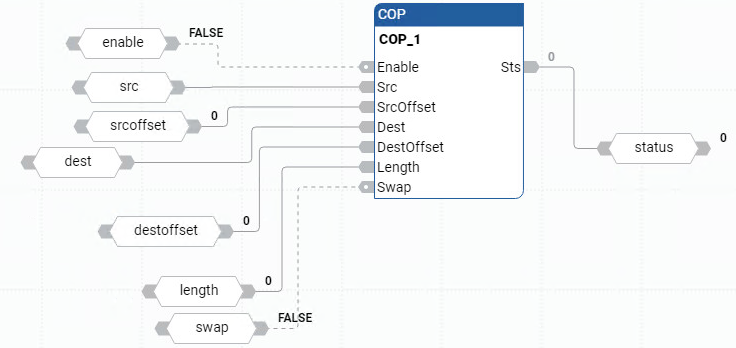

Exemplo de diagrama de blocos de função COP

Instruções de mover/copiar

Copiar para um tipo de dados diferente

Exemplo de matriz de string COP
