MSG_MODBUS (mensagem do Modbus)

A instrução MSG_MODBUS envia uma mensagem do Modbus por uma porta serial.

Detalhes da operação:

No máximo quatro solicitações de mensagem por canal podem ser processadas em uma verificação. Para programas do diagrama de ladder, as solicitações de mensagem são executadas no final de uma varredura de ladder.

Se um disparador for definido como contínuo, os códigos de erro também serão apagados continuamente. Para visualizar os códigos de erro, adicione uma linha antes da instrução MSG_MODBUS.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da MSG_MODBUS
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
IN	Entrada	BOOL	Estado de entrada de linha. TRUE: Borda ascendente detectada, inicia o bloco de instruções com a pré-condição de que a última operação tenha sido concluída. FALSE: Borda ascendente não detectada e não iniciada.
Cancel	Entrada	BOOL	TRUE: Cancela a execução do bloco de instruções. FALSE: Quando IN for TRUE. Cancelar entrada é dominante.
LocalCfg	Entrada	MODBUSLOCPARA	Definir a entrada da estrutura (dispositivo local). Definir a estrutura de entrada para o dispositivo local usando o Tipo de dados MODBUSLOCPARA.
TargetCfg	Entrada	MODBUSTARPARA	Definir a entrada de estrutura (dispositivo de destino). Definir a estrutura de entrada para o dispositivo de destino usando o Tipo de dados MODBUSTARPARA.
LocalAddr	Entrada	MODBUSLOCADDR	MODBUSLOCADDR é uma matriz de 125 palavras que é usada por comandos de Leitura para armazenar os dados (1-125 palavras) retornados pelo escravo do Modbus e por comandos de Gravação para armazenar os dados (1-125 palavras) a serem enviados para o escravo do Modbus.
Q	Saída	BOOL	As saídas dessa instrução são atualizadas de forma assíncrona da varredura do programa. A saída Q não pode ser utilizada para voltar a disparar a instrução porque IN é acionada pela borda. TRUE: Instrução de MSG concluída com sucesso. FALSE: Instrução de MSG não foi concluída.
Error	Saída	BOOL	Indica a ocorrência de um erro. TRUE: Um erro foi detectado. FALSE: Sem erro.
ErrorID	Saída	UINT	Um numérico exclusivo que identifica o erro. Os erros para essa instrução são definidos em códigos de erro MSG_MODBUS.

Códigos de erro MSG_MODBUS

Códigos de erro MSG_MODBUS
Código de erro	Descrição
3	O valor do TriggerType foi alterado de 2 a 255.
20	O driver de comunicação local é incompatível com a instrução MSG.
21	Existe um erro de parâmetro de configuração do canal local.
22	O endereço de destino ou da Ponte local é maior do que o endereço do nó máximo.
33	Existe um parâmetro de arquivo MSG incorreto.
54	Um modem perdido.
55	O tempo limite da mensagem expirou no processador local. Um tempo limite da camada do link.
217	O usuário cancelou a mensagem.
129	Uma função ilegal.
130	Um endereço de dados ilegal.
131	Um valor de dados ilegal.
132	Falha de um dispositivo escravo.
133	Confirmar.
134	O dispositivo escravo está ocupado.
135	Confirmação negativa.
136	Erro de uma paridade de memória.
137	Uma resposta fora do padrão.
255	O canal foi encerrado.

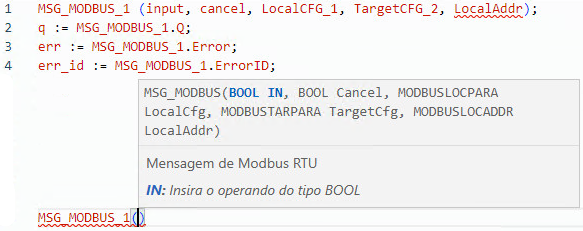

Exemplos de MSG_MODBUS

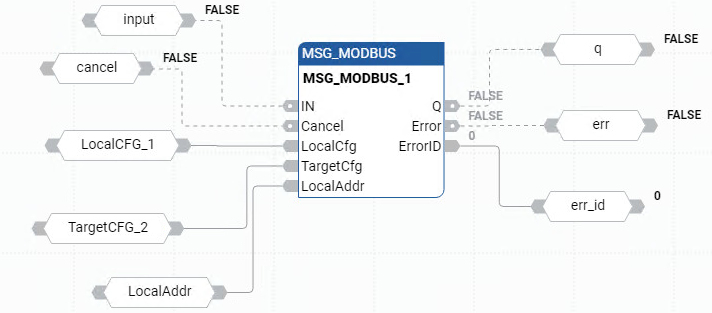

Exemplo de diagrama de blocos de função MSG_MODBUS

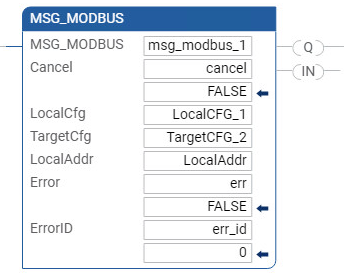

Exemplo de diagrama de ladder MSG_MODBUS

Instruções de mensagens

Tipo de dados MODBUSLOCPARA

Processo de execução da mensagem (Linha = TRUE)

Tipo de dados MODBUSTARPARA
