XOR_MASK (máscara de OR exclusiva)

Máscara bit a bit OR exclusiva do inteiro retorna valores de bit invertidos.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
XOR_MASK
XOR_MASK
Parâmetros da XOR_MASK
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
EN
Entrada
BOOL
Quando definida como true, a instrução é habilitada.
  • TRUE: Executa a computação atual.
  • FALSE: Não há computação.
Aplica-se aos programas do diagrama de ladder.
IN
Entrada
DINT
Deve ter formato de inteiro.
MSK
Entrada
DINT
Deve ter formato de inteiro.
XOR_MASK
Saída
DINT
OR exclusivo lógico bit a bit entre IN e MSK.
ENO
Saída
BOOL
Ativa a saída. Aplica-se aos programas do diagrama de ladder.

Exemplos de XOR_MASK

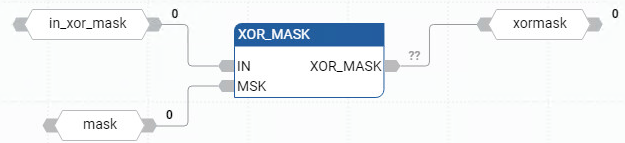

Exemplo de diagrama de blocos de função XOR_MASK
Exemplo de diagrama de blocos de função XOR_MASK
Exemplo de diagrama de ladder XOR_MASK
Exemplo de diagrama de ladder XOR_MASK

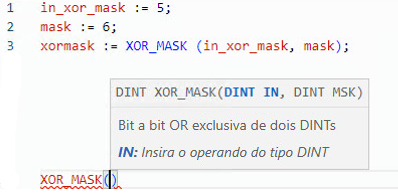

Exemplo de texto estruturado XOR_MASK
Exemplo de texto estruturado XOR_MASK
(* ST Equivalence: *)
crc32 := XOR_MASK (prevcrc, nextc);
result := XOR_MASK (16#012, 16#011); (* equals 16#003 *)

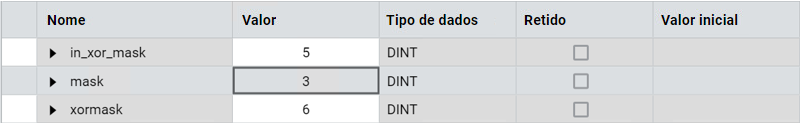

Resultados
Resultados
