XOR (OR exclusivo)

A instrução XOR executa uma operação OR exclusiva de dois valores booleanos.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

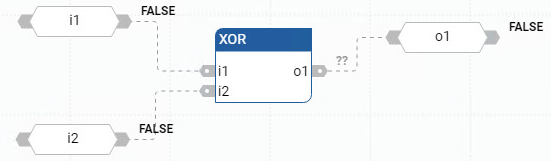

Parâmetros da XOR
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
i1	Entrada	BOOL	Valor em tipo de dados booleanos.
i2	Entrada	BOOL	Valor em tipo de dados booleanos.
o1	Saída	BOOL	OR exclusivo booleano dos dois termos de entrada. TRUE: Quando qualquer entrada for TRUE. FALSE: Quando as duas entradas forem FALSE ou TRUE.

Exemplos de XOR

(* ST equivalence: *)

bo10 := bi101 XOR NOT (bi102);

bo5 := (bi51 XOR bi52) XOR bi53;
