TTABLE (tabela verdadeira)
A instrução TTABLE fornece o valor da saída de acordo com a combinação de entradas. Se o valor for 0xABCD e In3 por meio de In0 corresponder ao número 7, então TTABLE será o valor de bit 7 na tabela (que é 1). O bit menos significativo na tabela é o bit 0.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
TTABLE
Parâmetro | Tipo do parâmetro | Tipo de dados | Descrição |
|---|---|---|---|
Table | Entrada | UINT | Tabela verdadeira da função BOOLEAN. |
IN0 | Entrada | BOOL | Qualquer valor de entrada BOOL. |
IN1 | Entrada | BOOL | Qualquer valor de entrada BOOL. |
IN2 | Entrada | BOOL | Qualquer valor de entrada BOOL. |
IN3 | Entrada | BOOL | Qualquer valor de entrada BOOL. |
TTABLE | Saída | BOOL | O valor da saída de acordo com a combinação de entradas. |
Combinações de entrada TTABLE
A instrução TTABLE tem quatro entradas, portanto, 16 combinações. Essas combinações são encontradas em uma tabela verdadeira; para cada combinação, o valor de saída pode ser ajustado. O número de combinações configuráveis depende do número de entradas conectadas à função.
Número | In3 | In2 | In1 | In0 |
|---|---|---|---|---|
1 | 0 | 0 | 0 | 0 |
2 | 0 | 0 | 0 | 1 |
3 | 0 | 0 | 1 | 0 |
4 | 0 | 1 | 0 | 0 |
5 | 0 | 1 | 0 | 1 |
6 | 0 | 1 | 1 | 0 |
7 | 0 | 1 | 1 | 1 |
8 | 1 | 0 | 0 | 0 |
9 | 1 | 0 | 0 | 1 |
10 | 1 | 0 | 1 | 0 |
11 | 1 | 0 | 1 | 1 |
12 | 1 | 1 | 0 | 0 |
13 | 1 | 1 | 0 | 1 |
14 | 1 | 1 | 1 | 0 |
15 | 1 | 1 | 1 | 1 |
Exemplos de TTABLE

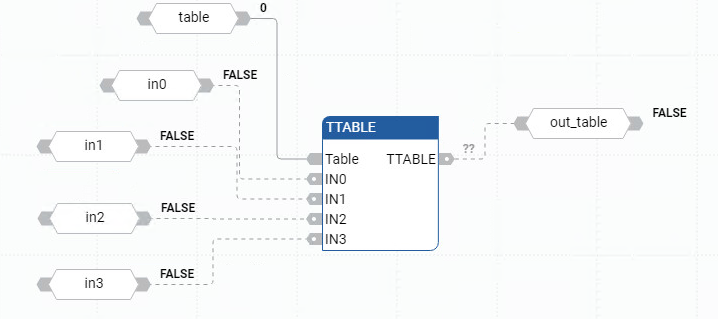

Exemplo de diagrama de blocos de função TTABLE

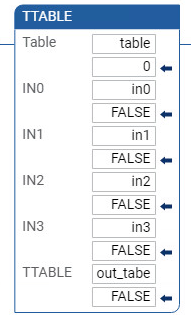

Exemplo de diagrama de ladder TTABLE

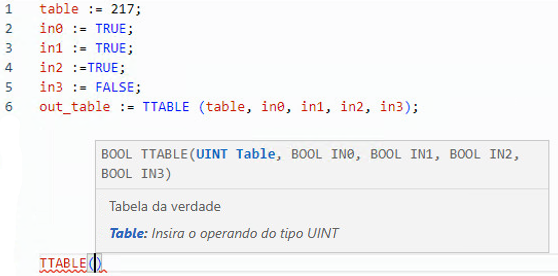

Exemplo de texto estruturado TTABLE

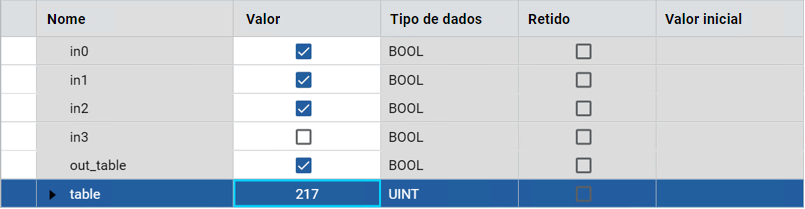

Resultados
