SR (definir/redefinir)

A instrução SR define uma biestável dominante.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
SR
SR
Parâmetros da SR
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
SET1
Entrada
BOOL
TRUE: Define Q1 como TRUE (dominante: prioridade mais alta ao determinar o comportamento da instrução).
RESET
Entrada
BOOL
TRUE: Redefine Q1 para FALSE.
Q1
Saída
BOOL
Estado da memória booleana.
  • TRUE: Quando SET1 for TRUE.
  • FALSE: Quando RESET for TRUE.
Exemplo de biestável dominante
Set1
Reset
Q1
Resultado Q1
0
0
0
0
0
0
1
1
0
1
0
0
0
1
1
0
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
1

Exemplos de SR

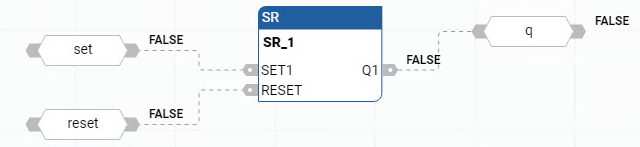

Exemplo de diagrama de blocos de função SR
Exemplo de diagrama de blocos de função SR
Exemplo de programa de diagrama de ladder SR
Exemplo de programa de diagrama de ladder SR

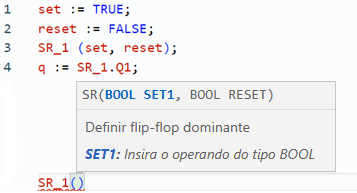

Exemplo de texto estruturado SR
Exemplo de texto estruturado SR
(* ST Equivalence: SR1 is an instance of a SR block *)

SR1((auto_mode & start_cmd), stop_cmd);

command := SR1.Q1;

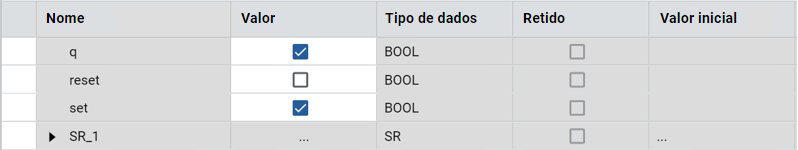

Resultados
Resultados
