OR_MASK (máscara bit a bit OR)

Máscara bit a bit OR do inteiro, ativa os bits.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores

Micro810

, L20E, L50E e L70E.

Parâmetros da OR_MASK
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
IN	Entrada	DINT	Deve ter formato de inteiro.
MSK	Entrada	DINT	Deve ter formato de inteiro.
OR_MASK	Saída	DINT	OR lógico bit a bit entre IN e MSK.
ENO	Saída	BOOL	Ativa a saída. Aplica-se aos programas do diagrama de ladder.

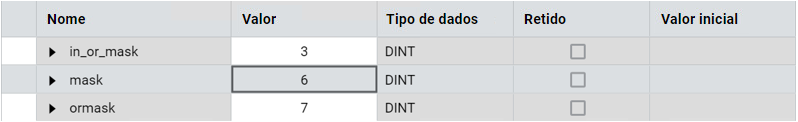

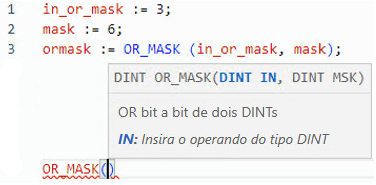

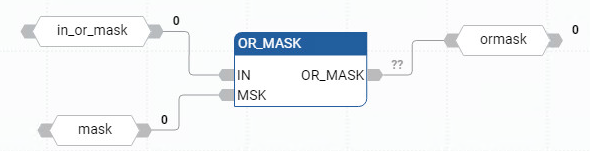

Exemplos de OR_MASK

(* ST Equivalence: *)

parity := OR_MASK (xvalue, 1); (* makes value always odd *)

result := OR_MASK (16#abc, 16#f0f); (* equals 16#fbf *)
