OR

A instrução OR executa uma operação OR lógica de dois ou mais valores booleanos e retorna o valor booleano true se a entrada for true. Caso contrário, ele retornará false.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
OR
OR
Parâmetros da OR
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
i1
Entrada
BOOL
Valor em tipo de dados booleanos.
i2
Entrada
BOOL
Valor em tipo de dados booleanos.
o1
Saída
BOOL
OR booleano dos termos de entrada.
  • TRUE: Quando uma ou mais entradas são TRUE.
  • FALSE: Quando entradas foram FALSE.

Exemplos de OR

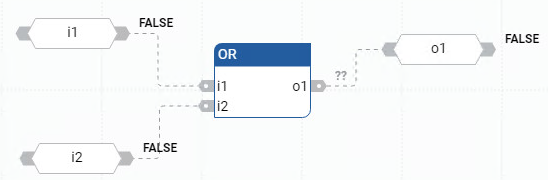

Exemplo de diagrama de blocos de função OR
Exemplo de diagrama de blocos de função OR
Exemplo de programa de diagrama de ladder OR
Exemplo de programa de diagrama de ladder OR
(* ST equivalence: *)

bo10 := bi101 OR NOT (bi102);

bo5 := (bi51 OR bi52) OR bi53;
