NOT
A instrução NOT converte valores booleanos em valores com sinal invertido.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
NOT
Parâmetro | Tipo do parâmetro | Tipo de dados | Descrição |
|---|---|---|---|
i1 | Entrada | BOOL | Qualquer valor ou expressão complexa booleana. |
o1 | Saída | BOOL | TRUE quando IN for FALSE. FALSE quando IN for TRUE. |
Exemplos de NOT

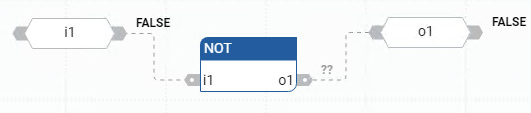

Exemplo de diagrama de blocos de função NOT
Exemplo de programa de diagrama de ladder NOT
(* ST equivalence: *) bo10 := NOT (bi101);
