MUX8B (multiplexador de 8 entradas BOOL)

Multiplexador entre oito entradas BOOL. Gera uma saída de um valor BOOL.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da MUX8B
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Selector	Entrada	USINT	O valor inteiro do seletor deve estar no conjunto [0...7].
IN0	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 0. FALSE: Quando o Seletor não for 0.
IN1	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 1. FALSE: Quando o Seletor não for 1.
IN2	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 2. FALSE: Quando o Seletor não for 2.
IN3	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 3. FALSE: Quando o Seletor não for 3.
IN4	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 4. FALSE: Quando o Seletor não for 4.
IN5	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 5. FALSE: Quando o Seletor não for 5.
IN6	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 6. FALSE: Quando o Seletor não for 6.
IN7	Entrada	BOOL	Qualquer valor de entrada BOOL. TRUE: Quando o Seletor for 7. FALSE: Quando o Seletor não for 7.
MUX8B	Saída	BOOL	TRUE quando: In0 se Seletor = 0 In1 se Seletor = 1 In2 se Seletor = 2 In3 se Seletor = 3 In4 se Seletor = 4 In5 se Seletor = 5 In6 se Seletor = 6 In7 se o seletor for = 7 FALSE: Para todos os outros valores do Seletor.

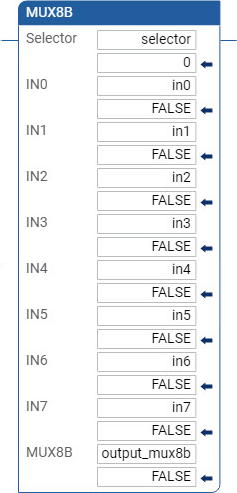

Exemplos de MUX8B

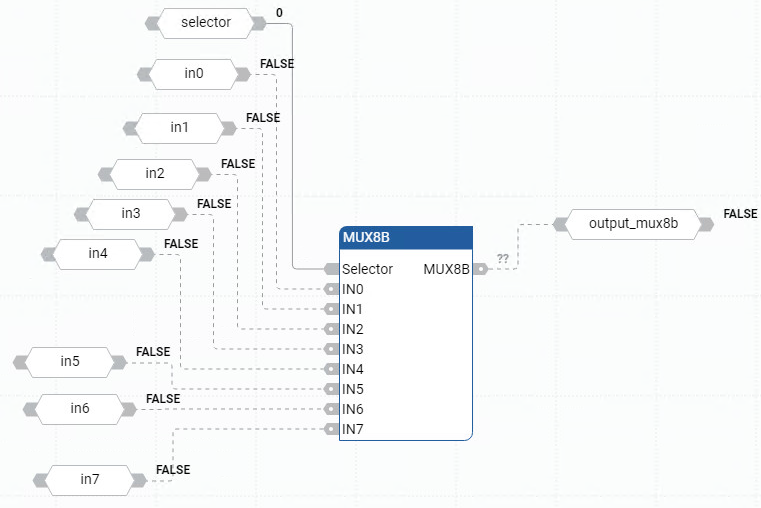

Exemplo de diagrama de blocos de função MUX8B

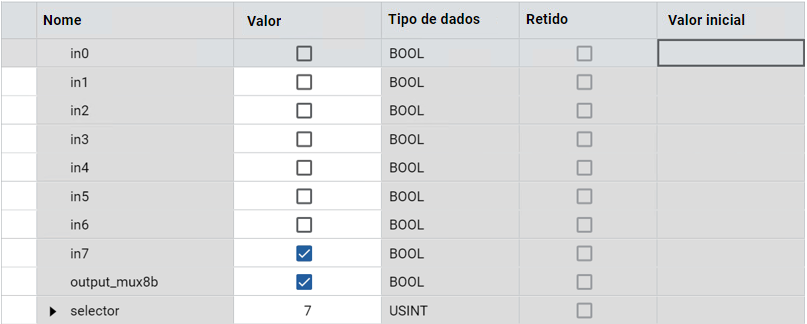

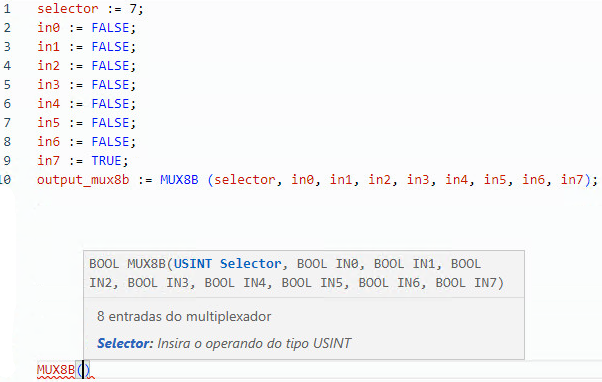

(* ST Equivalence: *)

range := MUX8 (choice, 1, 5, 10, 50, 100, 500, 1000, 5000);

(* select from 8 predefined ranges, for example, if choice is 3, range will be 50 *)
