LCD_REM (LCD remoto)

A instrução LCD_REM exibe as mensagens definidas pelo usuário para o LCD remoto.
Detalhes da operação: Na Line1 a Line8, o comprimento máximo da string é 24 caracteres.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
LCD_REM
LCD_REM
Parâmetros da LCD_REM
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Habilitar o bloco de instruções.
TRUE: O LCD remoto muda da tela de status de E/S para a tela definida pelo usuário.
FALSE: O LCD remoto volta para a tela de status de E/S.
Font
Entrada
UDINT
Tamanho da fonte para mensagem de inicialização:
  • 0: Padrão (Grande – 8x16)
  • 1: Pequeno (8x8)
  • 2: Grande (8x16)
  • 3: Extragrande (16x16)
  • 4 em diante: Reservado
O tamanho do LCD remoto é de 192 x 64 pixels.
Quando o tamanho da fonte para a mensagem de inicialização for pequena, o LCD remoto exibirá:
  • Strings em Line1 até Line8.
  • Um máximo de 24 caracteres por linha.
Quando o tamanho da fonte para a mensagem de inicialização for grande ou extragrande, o LCD remoto:
  • Exibirá strings em Line1 até Line4.
  • Ignorará strings em Line5 até Line8.
  • Exibirá um máximo de 12 caracteres por linha.
Line1
Entrada
String
String a ser exibida na linha 1 do LCD.
Na Line1 a Line8, o comprimento máximo da string é 24 caracteres.
Line2
Entrada
String
String exibida na linha 2 do LCD.
Line3
Entrada
String
String exibida na linha 3 do LCD.
Line4
Entrada
String
String exibida na linha 4 do LCD.
Line5
Entrada
String
String exibida na linha 5 do LCD.
Line6
Entrada
String
String exibida na linha 6 do LCD.
Line7
Entrada
String
String exibida na linha 7 do LCD.
Line8
Entrada
String
String exibida na linha 8 do LCD.
LCD_REM
Saída
BOOL
Ativação do bloco da função.
  • Quando Habilitar = TRUE, a exibição do usuário está ativa.
  • Quando Enable = FALSE, a exibição de Menu/Status de E/S está ativa.
Sts
Saída
UINT
Status da operação do LCD remoto.
Códigos de status LCD_REM:
  • 0: A entrada de Habilitar é false.
  • 1: Mensagem do usuário exibida com sucesso.
  • 2: LCD remoto não detectado.
  • 3: Erro de conexão.
Pode ocorrer quando:
  • O LCD remoto não está fisicamente conectado ao controlador (ou a fiação não está correta).
  • As configurações da porta serial são diferentes do exigido para o LCD remoto.
  • 4: Código da fonte inválido.
  • 5: 5-65535 - Reservado.

Exemplos de LCD_REM

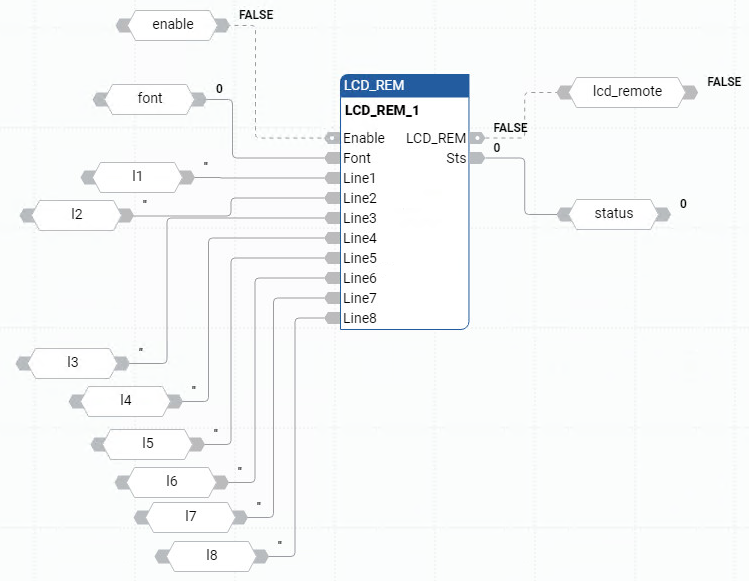

Exemplo de diagrama de blocos de função LCD_REM
Exemplo de diagrama de blocos de função LCD_REM

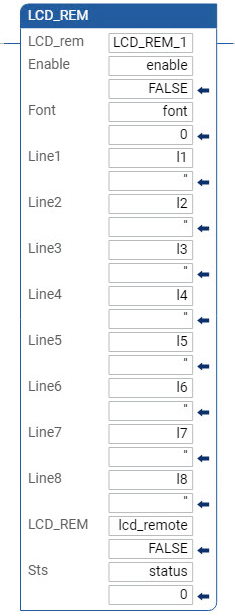

Exemplo de diagrama de ladder LCD_REM
Exemplo de diagrama de ladder LCD_REM

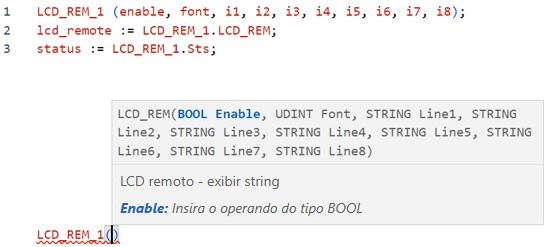

Exemplo de texto estruturado LCD_REM
Exemplo de texto estruturado LCD_REM
