LCD_BKLT_REM (iluminação de fundo LCD remota)

A instrução LCD_BKLT_REM define os parâmetros de iluminação de fundo do LCD remoto em um programa do usuário.

Detalhes da operação:

As configurações de iluminação de fundo definidas na LCD_BKLT_REM são usadas quando a tela LCD remoto é:

Uma tela definida pelo usuário usando LCD_REM.

A tela de Status de E/S padrão.

Para todas as outras telas, as configurações de iluminação de fundo usadas são aquelas definidas usando o menu no LCD remoto.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da LCD_BKLT_REM
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	Habilitação da instrução. TRUE: Executa REM_LCD_BKLT, sobrescreve qualquer configuração atual de iluminação de fundo. FALSE: REM_LCD_BKLT está desabilitado e as configurações do menu LCD remoto entram em vigor.
Color	Entrada	UINT	Código da cor da iluminação de fundo: 0: Branco 1: Azul 2: Vermelho 3: Verde 4-65535: Reservado
Mode	Entrada	UINT	0: Permanentemente DESLIGADO 1: Permanentemente LIGADO 2: Flash (intervalo de 1 segundo) 3-65535: Reservado
LCD_BKLT_REM	Saída	BOOL	TRUE: Instrução executada com sucesso. FALSE: Ocorreu um erro durante a execução da instrução.
Sts	Saída	UINT	Status da operação do LCD remoto. Códigos de status LCD_BKLT_REM: 0: A entrada de Habilitar é false. 1: Sucesso. 2: LCD remoto não detectado. Pode ocorrer quando: O LCD remoto não está fisicamente conectado ao controlador ou a fiação não está correta. As configurações da porta serial são diferentes do exigido para o LCD remoto. 3: Erro de conexão. Pode ocorrer quando há um erro de máquina de estado interno como uma incompatibilidade entre a versão do firmware do controlador e a versão do firmware do RLCD. 4: Código da cor inválido. 5: Modo inválido. 6-65535: Reservado.

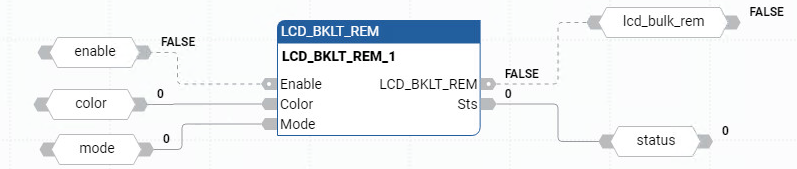

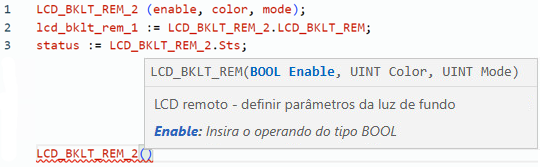

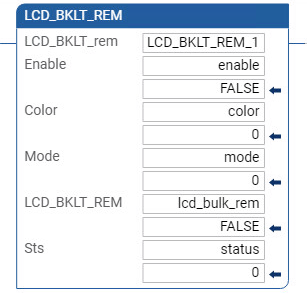

Exemplos de LCD_BKLT_REM
