KEY_READ (ler chaves no LCD)

A instrução KEY_READ lê o status da Chave no módulo LCD opcional quando a exibição de usuário está ativa.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se ao controlador
Micro810
.
KEY_READ
KEY_READ
Parâmetros da KEY_READ
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Habilita o bloco de instruções.
  • TRUE: Habilita teclas de leitura no teclado LCD remoto.
  • FALSE: Desabilita teclas de leitura no teclado LCD remoto.
CKYL
Saída
BOOL
TRUE: Tecla ESC pressionada por mais de 2 segundos.
EKYL
Saída
BOOL
TRUE: Tecla OK pressionada por mais de 2 segundos.
CKY
Saída
BOOL
TRUE: Tecla ESC pressionada.
EKY
Saída
BOOL
TRUE: Tecla OK pressionada.
UKY
Saída
BOOL
TRUE: Tecla Para Cima pressionada.
DKY
Saída
BOOL
TRUE: Tecla Para Baixo pressionada.
LKY
Saída
BOOL
TRUE: Tecla Esquerda pressionada.
RKY
Saída
BOOL
TRUE: Tecla Direita pressionada.

Exemplos de KEY_READ

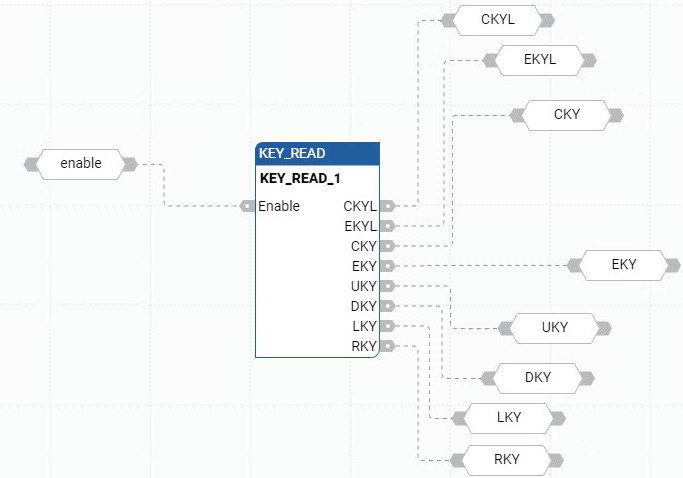

Exemplo de diagrama de blocos de função KEY_READ
Exemplo de diagrama de blocos de função KEY_READ

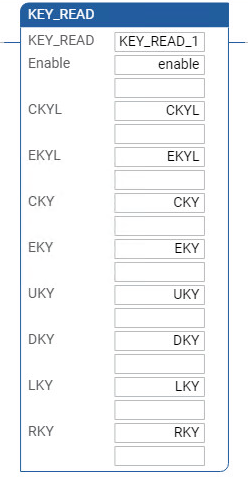

Exemplo de diagrama de ladder KEY_READ
Exemplo de diagrama de ladder KEY_READ

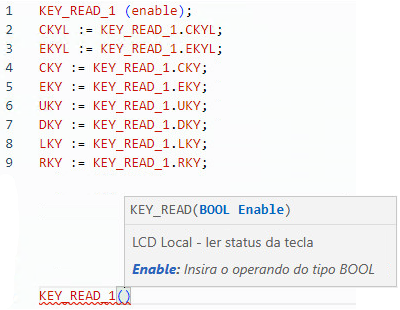

Exemplo de texto estruturado KEY_READ
Exemplo de texto estruturado KEY_READ
(* ST Equivalence: *)

KEY_READ_1(KEYENABLE) ;

KEY_EKYL := KEY_READ_1.EKYL ;

KEY_CKY := KEY_READ_1.CKY ;

KEY_EKY := KEY_READ_1.EKY ;

KEY_UKY := KEY_READ_1.UKY ;

KEY_DKY := KEY_READ_1.DKY ;

KEY_RKY := KEY_READ_1.RKY ;

KEY_LKY := KEY_READ_1.LKY ;
