HSC_SET_STS (status definido de contador de alta velocidade)
O HSC_SET_STS configura ou redefine manualmente o status de contagem HSC.
Detalhes da operação: O bloco da função HSC deve estar parado (não contando) para que o bloco da função HSC_SET_STC configure ou redefina o status HTS. Se a função HSC não estiver parada, os parâmetros de entrada continuarão a ser atualizados e as alterações feitas usando a HSC_SET_STS serão ignoradas.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L50E e L70E.
HSC_SET_STS
Parâmetro | Tipo do parâmetro | Tipo de dados | Descrição |
|---|---|---|---|
Enable | Entrada | BOOL | Habilitação do bloco de instruções.
|
HscID | Entrada | UINT | Define manualmente ou redefine o status do HSC. |
Mode1Done | Entrada | BOOL | Contagem do modo 1A ou 1B concluída. Esse bit pode ser definido ou restaurado como FALSE quando o HSC não está contando. |
HPReached | Entrada | BOOL | Predefinição alta alcançada. Esse bit pode ser definido ou restaurado como FALSE quando o HSC não está contando. |
LPReached | Entrada | BOOL | Predefinição baixa alcançada. Esse bit pode ser definido ou restaurado como FALSE quando o HSC não está contando. |
OFOccurred | Entrada | BOOL | Ocorreu um estouro. Esse bit pode ser definido ou restaurado como FALSE quando o HSC não está contando. |
UFOccurred | Entrada | BOOL | Ocorreu uma subcarga. Esse bit pode ser definido ou restaurado como FALSE quando o HSC não está contando. |
Sts | Saída | UINT | Códigos de status são definidos nos códigos de status HSC (Sts). |
ENO | Saída | BOOL | Ativa a saída. Aplica-se aos programas do diagrama de ladder. |
Códigos de status HSC (Sts)
Código de status | Descrição do status |
|---|---|
0x00 | Nenhuma ação tomada (não ativado). |
0x01 | Execução HSC bem-sucedida. |
0x02 | Comando HSC inválido. |
0x03 | ID do HSC fora da faixa. |
0x04 | Erro de configuração de HSC. |
Exemplos de HSC_SET_STS

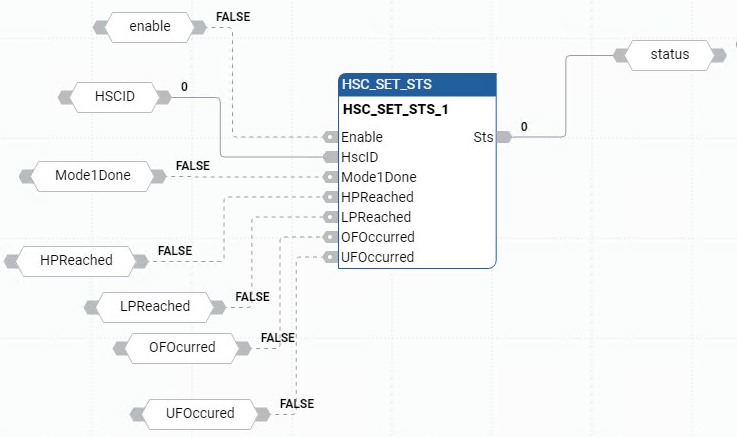

Exemplo de diagrama de blocos de função HSC_SET_STS

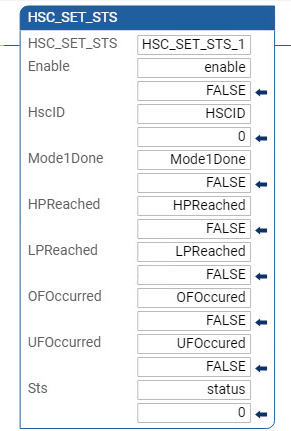

Exemplo de diagrama de ladder HSC_SET_STS

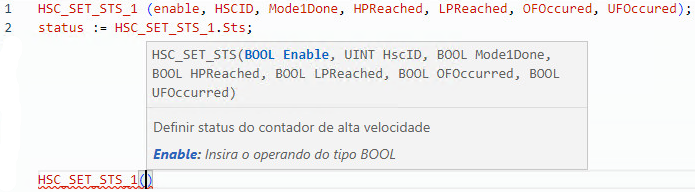

Exemplo de texto estruturado HSC_SET_STS
