STACKINT (pilha inteiros)

A instrução STACKINT gerencia uma pilha de valores inteiros.

Detalhes da operação:

O STACKINT inclui uma detecção de borda ascendente para os comandos PUSH e POP. O tamanho máximo da pilha é 128. O valor OFLO é válido apenas após uma reinicialização (R1 foi definido para TRUE pelo menos uma vez e de volta para FALSE).

O tamanho da pilha (N) definido pelo aplicativo não pode ser menor que 1 ou maior que 128.

Se N < 1, STACKINT assume um tamanho de 1.

Se N > 128, STACKINT assume um tamanho de 128.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da STACKINT
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
PUSH	Entrada	BOOL	TRUE: Borda ascendente detectada, no comando PUSH. Adiciona o valor IN ao topo da pilha. FALSE: Borda ascendente não detectada no comando PUSH.
POP	Entrada	BOOL	TRUE: Borda ascendente detectada, no comando POP. Exclui o último valor inserido no topo da pilha. FALSE: Borda ascendente não detectada no comando POP.
R1	Entrada	BOOL	TRUE: Redefine a pilha para seu estado vazio. FALSE: Sem redefinição.
IN	Entrada	DINT	Valor inserido.
N	Entrada	DINT	Tamanho da pilha definido pelo aplicativo. O tamanho máximo da pilha é 128
EMPTY	Saída	BOOL	TRUE: A pilha está vazia. FALSE: A pilha contém valores.
OFLO	Saída	BOOL	TRUE: Estouro, a pilha está cheia e R1 foi definido como TRUE pelo menos uma vez e de volta como FALSE. FALSE: O tamanho da pilha é 128 ou menos. Sem estouro.
OUT	Saída	DINT	Valor no topo da pilha. OUT igual a 0 quando OFLO é TRUE.

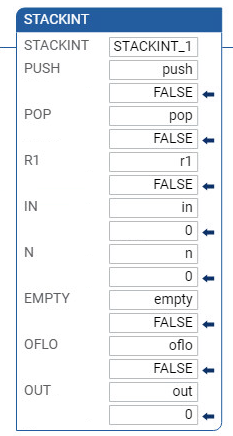

Exemplos de STACKINT

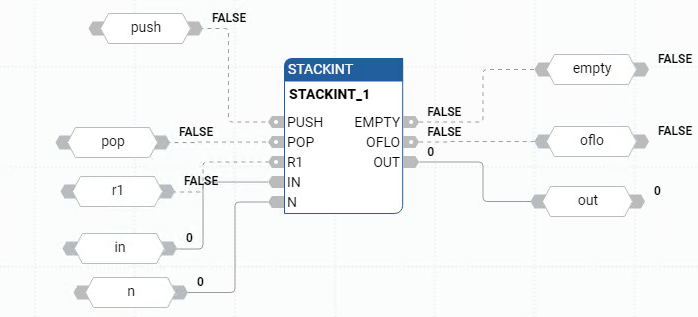

Exemplo de diagrama de blocos de função STACKINT

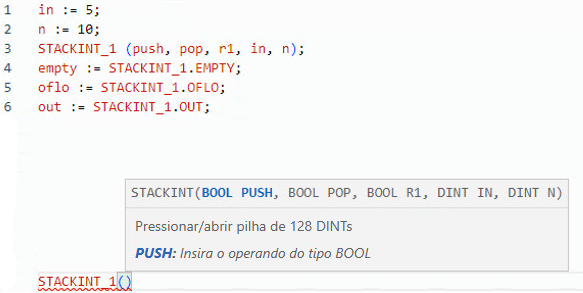

(* ST Equivalence: STACKINT1 is an instance of a STACKINT block *)

STACKINT1(err_detect, acknowledge, manual_mode, err_code, max_err);

appli_alarm := auto_mode AND NOT(STACKINT1.EMPTY);

err_alarm := STACKINT1.OFLO;

last_error := STACKINT1.OUT;
