SHL (deslocado à esquerda)

Para inteiros de 32 bits, a instrução SHL move inteiros para a esquerda e coloca 0 no bit menos significativo.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

SHL

Parâmetros da SHL
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
IN	Entrada	DINT	Qualquer valor inteiro.
NbS	Entrada	DINT	Número de deslocamentos de 1 bit (no conjunto [1..31]).
SHL	Saída	DINT	Valor deslocado para a esquerda. Não haverá nenhum efeito se NbS <= 0. Se um valor de 0 substituir o bit menos significativo.
ENO	Saída	BOOL	Ativa a saída. Aplica-se aos programas do diagrama de ladder.

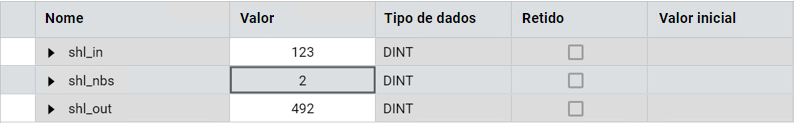

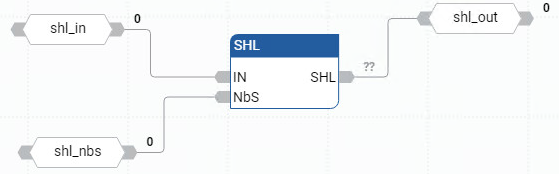

Exemplos de SHL

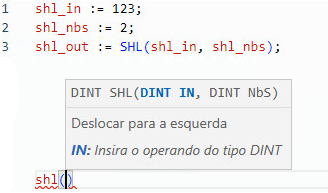

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
