LFL (carregar LIFO)

A instrução LFL é usada para carregar os dados (8, 16, 32 e 64 bits) para uma matriz unidimensional criada pelo usuário chamada pilha LIFO. As instruções LFL e LFU são usadas em pares.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da LFL
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Execute	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Se a borda ascendente for detectada, iniciará a operação LFL. FALSE: Borda ascendente não detectada.
Src	Entrada	ANY_ELEMENTARY	O operando Src é o endereço do valor para preencher a posição disponível no momento na pilha LIFO. Tipos de dados de elemento compatíveis: DWORD, REAL, TIME, DWORD, REAL, TIME, DATE, LWORD, ULINT, LINT, LREAL, BOOL, SINT, USINT, BYTE, INT, UINT, WORD, DINT, UDINT. Variáveis e matrizes unidimensionais, como Matriz[1] ou Matriz[Índice]. String não é compatível.
LIFO	Entrada	ANY_ELEMENTARY	O endereço inicial da pilha. LIFO deve ser configurado igual para as instruções LFL e LFU. Tipos de dados de elemento compatíveis: DWORD, REAL, TIME, DWORD, REAL, TIME, DATE, LWORD, ULINT, LINT, LREAL, BOOL, SINT, USINT, BYTE, INT, UINT, WORD, DINT, UDINT. Apenas unidimensional é compatível. String não é compatível.
LIFOCon	Entrada	FF_LF_CON	Configuração e controle de LIFO. A mesma configuração deve ser definida para as instruções LFL e LFU. Use o tipo de dados FF_LF_CON para configurar a Posição e o Comprimento.
Full	Saída	BOOL	Indica quando a pilha LIFO está cheia. TRUE: Quando o Comprimento for igual à Posição. FALSE: Quando a Posição for maior ou igual a zero e menor que o Comprimento.
Empty	Saída	BOOL	Indica quando a pilha LIFO está vazia. TRUE: Quando Posição for igual a zero. FALSE: Quando Posição não for igual a zero.
Error	Saída	BOOL	Indica a existência de uma condição de erro. TRUE: A operação encontrou um erro. FALSE: Operação concluída com êxito ou a instrução não está sendo executada.
ErrorID	Saída	USINT	Um numérico exclusivo que identifica o erro. Os erros são definidos nos códigos de erro LFL.
Done	Saída	BOOL	Indica quando a operação é concluída. TRUE: Operação concluída com êxito. FALSE: A operação encontrou uma condição de erro ou a instrução LFL não está sendo executada.

Códigos de erro LFL e LFU
Código de erro	Descrição do erro
0	Sem erro.
1	O tipo de dados de origem LFL não é compatível.
2	O tipo de dados de destino LFU não é compatível.
3	O tipo de dados LIFO não é compatível.
4	Incompatibilidade do tipo de dados de origem e de destino com o tipo de dados LIFO. Ação corretiva: Os tipos de dados do parâmetro de origem LFL e do parâmetro de destino LFU devem coincidir com o tipo de dados da matriz LIFO.
5	LIFO: A dimensão da matriz não é compatível. Ação corretiva: LIFO é compatível apenas com matrizes unidimensionais.
6	O Length de controle de LIFOCon excede o tamanho da matriz LIFO. Ação corretiva: O Length de controle de LIFOCon não pode exceder o tamanho da matriz LIFO.
7	O Length de LIFOCon excede o comprimento máximo.
8	O Length de LIFOCon é zero.
9	A Position de LIFOCon excede o Length de LIFOCon.
10	O Length e a Position de controle de LFL são iguais.
11	A Position de controle de LFU é zero.
12	A dimensão da matriz LFL ou LFU não é compatível. Ação corretiva: LFL e LFU são compatíveis apenas com matrizes unidimensionais.
13	DestOffset de LFL ou LFU excede o tamanho da matriz de destino.

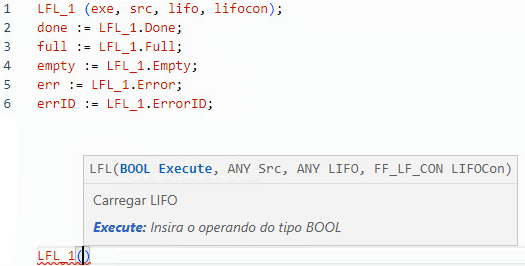

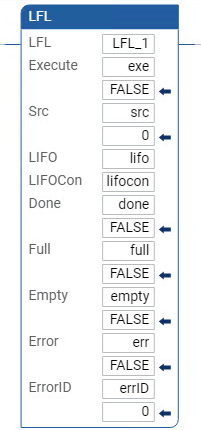

Exemplos de LFL

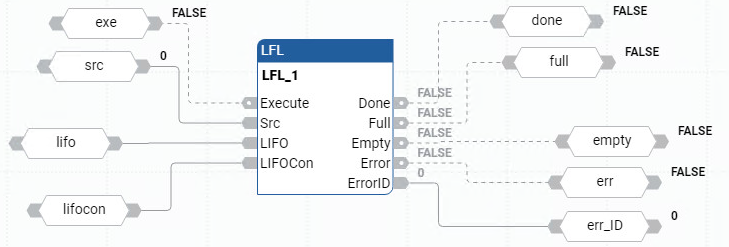

Exemplo de diagrama de blocos de função LFL
