BSR (Bit deslocado à direita)

A instrução BSR desloca um bit em um elemento de matriz para a direita.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Detalhes da operação:

A instrução de BSR é um processo imediato na linha de transição de false para true e atualiza a saída de maneira síncrona. Quando Execute for TRUE, o bit mais à direita (bit 0 do elemento endereçado por Src + SrcOffset) é copiado para o bit Unload e todos os bits na matriz e não matriz são deslocados para a direita por um bit. O comprimento e o limite de 16 bits são considerados, com exceção dos tipos de dados BOOL. O bit externo é movido para o bit 0 (Src + SrcOffset) do primeiro elemento.

Para operações de retorno de texto, configure a posição do BitAddr como a última posição do bit ou como o bit Unload. Um possível uso da instrução BSL é rastrear garrafas por meio de uma linha de engarrafamento, em que cada bit representa uma garrafa.

Parâmetro da BSR
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Execute	Entrada	BOOL	Habilitação da instrução. TRUE: Borda ascendente detectada, desloca o bit para a direita em uma posição. FALSE: Borda ascendente não detectada, não habilita a operação BSR.
Scr	Entrada	ANY_ELEMENTARY	O endereço do Src (bit) a ser deslocado. Tipos de dados aceitos: BOOL, DWORD, INT, UINT, WORD, DINT e UDINT. Matrizes: Configure Scr para um endereço baseado em variável, como Source1, Source1[0] ou Source1[1]. Não matrizes: Configure Scr para um endereço variável, por exemplo, Source1.
SrcOffset	Entrada	UINT	Se SrcOffset for 0, inicie a partir do primeiro elemento. Matrizes: Configure SrcOffset como 0. Se configurado como Source1[0] ou Source1[1], ocorrerá o erro "Offset de origem excede o tamanho da matriz". Não matrizes: Configure SrcOffset como 0 ou ocorrerá o erro "Offset de origem excede o tamanho da matriz"
BitAddr	Entrada	BOOL	Local do bit deslocado para Src.
Length	Entrada	UINT	Comprimento contém o número de bits em Src a ser deslocado. Aceita deslocamento entre elementos da matriz. Para o tipo de dados BOOL, o número de booleanos na matriz a serem deslocados. Para tipos de dados de 16 e 32 bits, os bits são deslocados em números múltiplos de 16 (como 16, 32 e 64). Se Comprimento não for um múltiplo par de 16, o número de bits deslocados será enviado para o próximo limite de 16 bits. Length tem como base o tamanho do tipo de dados. Se Length exceder o intervalo, ocorrerá o erro: "Offset de origem excede o tamanho da matriz". Os valores de Length são: BOOL: 1 Palavra de 16 bits: 1-16 Palavra de 32 bits: 1-32 Palavra de 64 bits: 1-64
Unload	Saída	BOOL	Bit deslocado do endereço Src.
Error	Saída	BOOL	Quando uma falha ocorre, Error é definido como true.
ErrorID	Saída	USINT	Quando uma falha ocorre, o ErrorID contém um código de erro.
Done	Saída	BOOL	Quando TRUE, a operação foi concluída com sucesso. Quando FALSE, a operação encontrou uma condição de erro.

Códigos de erro BSR
Código de erro	Descrição do erro
01	Dimensão não suportada.
02	Tipo de dados não suportado.
03	O comprimento de bits excede 2.048.
04	"Offset" de origem excede o tamanho da matriz.
05	O comprimento de bits excede o tamanho da matriz.
07	Parâmetros inválidos.

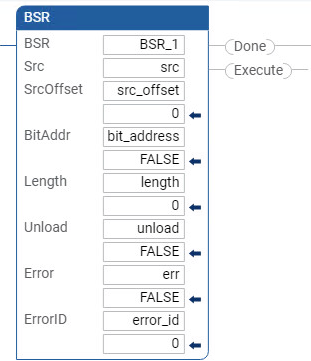

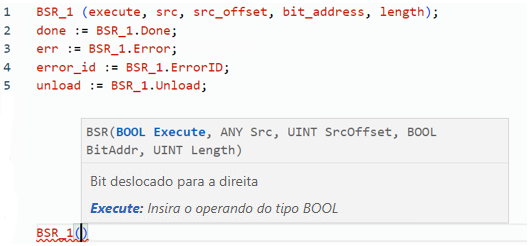

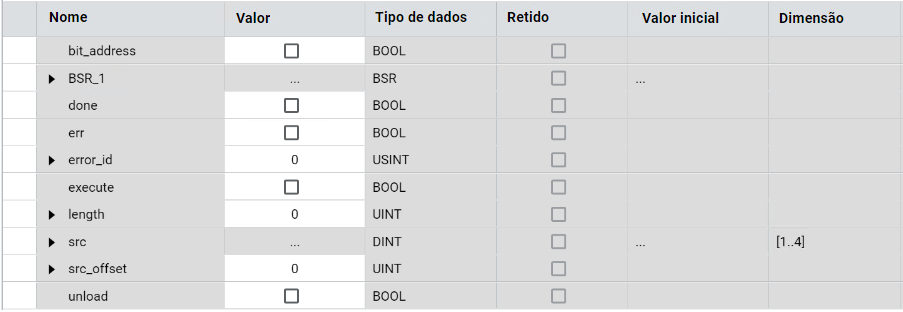

Exemplos de BSR

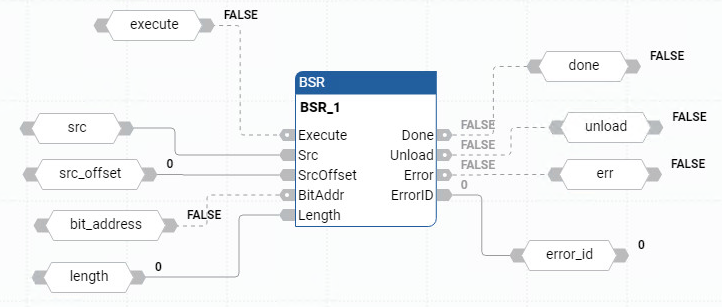

Exemplo de diagrama de blocos de função BSR
