RTO (temporizador retentivo com atraso de ativação)

A instrução RTO aumenta um temporizador interno quando a entrada está ativa, mas não restaura o temporizador interno quando a entrada muda para inativa.
Detalhes da operação:
  • Para os controladores Micro810 ou L20E, o temporizador interno do RTO não persistirá por um ciclo de energia por padrão. Para que o temporizador interno persista, defina o parâmetro de configuração Retido como True.
  • Para os controladores L50E, o temporizador interno do RTO persiste por um ciclo de energia.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
RTO
RTO
Parâmetro da RTO
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
IN
Entrada
BOOL
Controle de entrada.
  • TRUE: Borda ascendente, começa a aumentar o temporizador interno.
  • FALSE: Borda descendente, para e não restaura o temporizador interno.
RST
Entrada
BOOL
  • TRUE: Borda ascendente, reinicia o temporizador interno.
  • FALSE: Não reinicia o temporizador interno.
PT
Entrada
TIME
Tempo máximo programado como atraso de ativação. O PT é definido usando os tipo de dado Hora.
Q
Saída
BOOL
  • TRUE: O tempo de atraso de ativação programado decorreu.
  • FALSE: O tempo de atraso de ativação do programa não decorreu.
ET
Saída
TIME
Tempo decorrido atual.
Os valores variam de 0ms a 1193h2m47s294ms.
ET é definida usando o tipo de dado Hora.

Exemplos de RTO

Exemplo de diagrama de temporização RTO
Exemplo de diagrama de temporização RTO

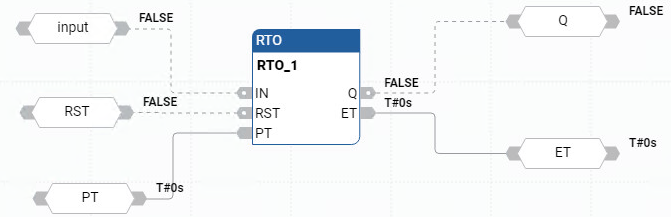

Exemplo de diagrama de blocos de função RTO
Exemplo de diagrama de blocos de função RTO
Exemplo de diagrama de ladder RTO
Exemplo de diagrama de ladder RTO

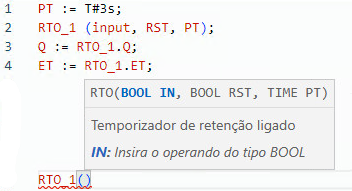

Exemplo de texto estruturado RTO
Exemplo de texto estruturado RTO

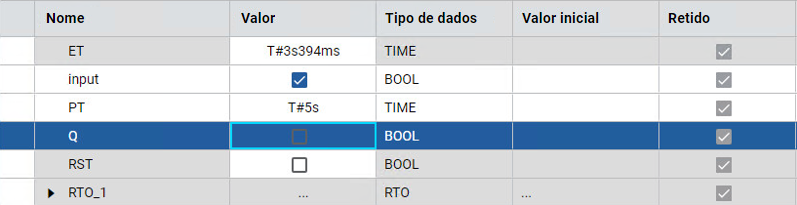

Resultados
Resultados
