RHC (ler relógio de alta velocidade)
A instrução RHC lê o valor do relógio de alta velocidade no controlador
Micro800
.Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores
Micro810
, L20E, L50E e L70E.RHC
Parâmetro | Tipo do parâmetro | Tipo de dados | Descrição |
|---|---|---|---|
EN | Entrada | BOOL | Quando definida como true, a instrução é habilitada.
|
ENO | Saída | BOOL | Ativa a saída. Aplica-se aos programas do diagrama de ladder. |
RHC | Saída | UDINT | O valor do relógio de alta velocidade. |
Resolução do relógio de alta velocidade
Tipo de controlador | Incrementos | Base de tempo | Resolução |
|---|---|---|---|
Micro810 | 4 a cada 40 microssegundos | 10 microssegundos | 40 microssegundos |
L20E L50E | 1 a cada 10 microssegundos | 10 microssegundos | 10 microssegundos |
Exemplos de RHC
Exemplo de diagrama de blocos de função RHC
Exemplo de diagrama de ladder RHC

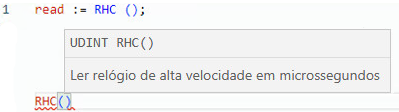

Exemplo de texto estruturado RHC
(* ST Equivalence: *) TESTOUTPUT2 := RHC() ;
