CTU (contagem progressiva)

A instrução CTU conta (inteiros) desde 0 até um determinado valor, um por um.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da CTU
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
CU	Entrada	BOOL	Contagem progressiva. TRUE: Borda ascendente detectada, contagem progressiva em incrementos de um. FALSE: Borda descendente detectada, mantém o valor do contador com o mesmo valor.
RESET	Entrada	BOOL	O reset verifica o valor de PV com base no valor da contagem progressiva. TRUE: Define o valor de CV como zero. FALSE: Continua aumentando a contagem progressiva em um.
PV	Entrada	DINT	Valor máximo programado do contador.
Q	Saída	BOOL	Indica se a instrução da contagem progressiva resultou em um número maior ou igual ao valor máximo do contador. TRUE: Resultado do contador => PV (condição de estouro). FALSE: Resultado do contador < PV
CV	Saída	DINT	Resultado atual do contador.

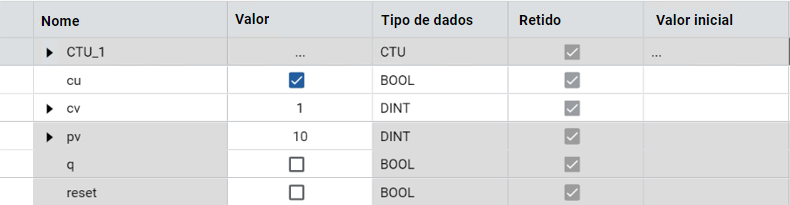

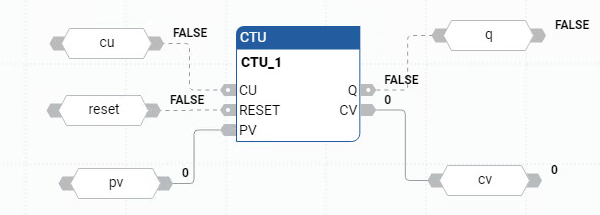

Exemplo de diagrama de blocos de função CTU

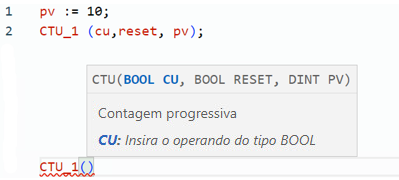

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;

Instruções do temporizador/contador
