Inserir um retorno (RET)
Os retornos são saídas que representam uma extremidade condicional de um programa de diagrama de Ladder (ladder diagram, LD). Não é possível colocar conexões à direita de um elemento de retorno.
- Quando a linha de conexão esquerda tem o estado booleano TRUE, o diagrama termina sem executar as instruções nas próximas linhas do diagrama.
- Quando o diagrama LD é uma função, seu nome é associado a uma bobina de saída para definir o valor de retorno (devolvido ao diagrama de chamada).

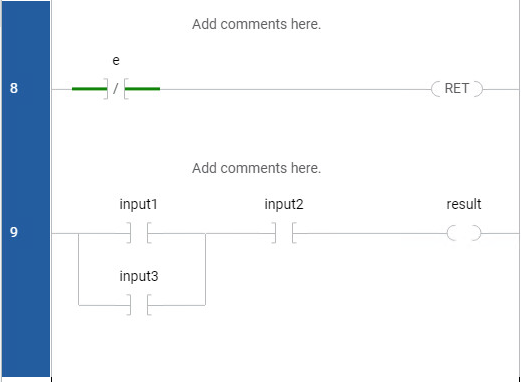

Exemplo de retorno
Para inserir um retorno (RET)
- NaCaixa de ferramentas, siga um destes procedimentos para localizar o retorno:
- EmPesquisar, insiraRET.
- NaCaixa de ferramentas, na lista de categoria, selecioneComume localizeRET.
- Arraste o RET para um local válido.
indica um local de queda válido.
