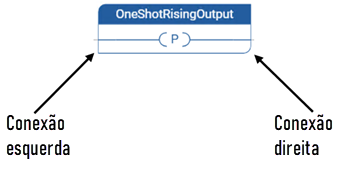

Pulso único de subida para saída (One Shot Rising Output, OTP)

OTP suporta uma saída booleana de um estado booleano da linha de conexão.

A variável associada é definida como TRUE quando o estado booleano da conexão esquerda ascender de FALSE para TRUE. A variável de saída é redefinida como FALSE em todos os outros casos. O estado da conexão esquerda é propagado na conexão direita. A conexão direita deve ser conectada ao barramento de alimentação vertical direito, exceto se você tiver bobinas paralelas, onde apenas a bobina superior deve ser conectada ao barramento de alimentação vertical direito.

A variável booleana associada deve ser uma saída ou deve ser definida pelo usuário.
