Área de trabalho do aplicativo do Controlador
A área de trabalho do aplicativo do controlador é a área principal onde você exibe, configura, monitora e soluciona problemas de controladores
Micro800
em um projeto do FactoryTalk Design Workbench
.A área de trabalho do aplicativo do controlador contém a árvore do
Controlador

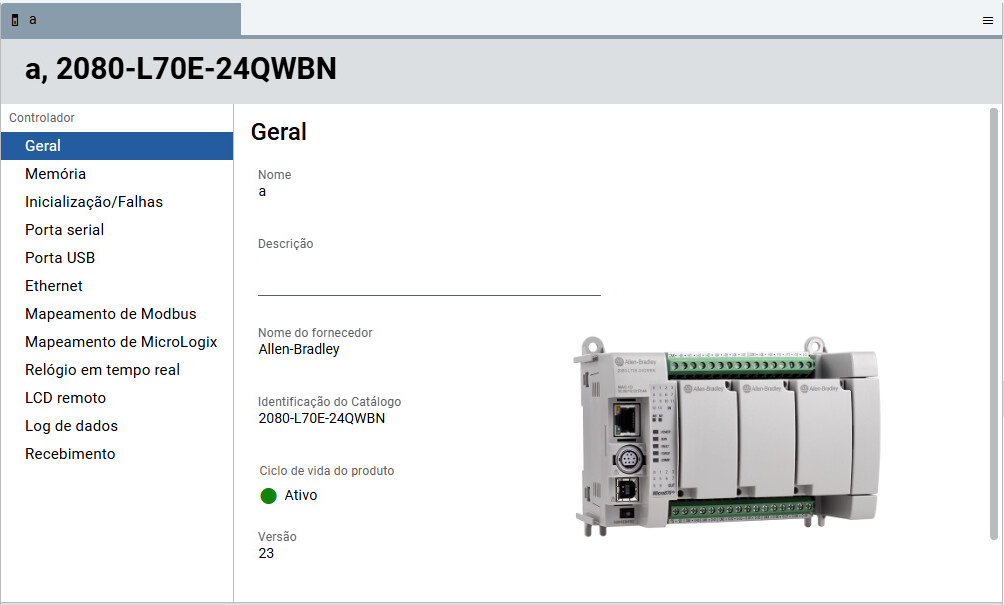

e as páginas de configuração do controlador.Árvore do controlador e a página de configuração Geral de um controlador L70E
Árvore do Controlador
A árvore do
Controlador
lista as configurações disponíveis para um controlador Micro800
.Os nós na árvore do
Controlador
variam de acordo com o tipo do controlador. A tabela a seguir lista os nós na árvore do Controlador
.Nó | Disponível para |
|---|---|
Geral | Todos |
Memória | Todos |
Inicialização/Falha | Todos |
Porta serial | Controladores L20E, L50E e L70E |
Porta USB | Controladores L20E, L50E e L70E |
Ethernet | Controladores L20E, L50E e L70E |
Mapeamento de Modbus | Controladores L20E, L50E e L70E |
Mapeamento de MicroLogix | Controladores L50E e L70E |
Relógio em tempo real | Todos |
Movimento | Controladores 2080-L50E- xx QBB, 2080-L50E-xx QVB e 2080-L70E-xx QBB(N) |
LCD remoto | Controladores L20E, L50E e L70E |
Módulo LCD | Controladores Micro810 |
Log de dados | Controladores L20E, L50E e L70E
|
Recebimento | Controladores L20E, L50E e L70E A função Gerenciar receita fica disponível quando um cartão SD é adicionado ao controlador. |
Página de configuração do controlador
O conteúdo das páginas de configuração do controlador varia de acordo com o tipo de controlador e o nó da árvore selecionado. Use a página de configuração do controlador para:
- Exibir e definir as configurações relevantes do controlador atual.
- Redimensionar a página.
