컨트롤러 USB 포트 비활성화

Studio 5000 Logix Designer®
 애플리케이션 버전 32 이상에서는 경로가 THIS인
CIP™
 Generic MSG를 사용하여 이 옵션을 실행할 수 있습니다.
Studio 5000 Logix Designer®
 애플리케이션 버전 32 이상에서는 경로가 THIS인
CIP™
 Generic MSG를 사용하여 이 옵션을 실행할 수 있습니다.
Studio 5000 Logix Designer®
 애플리케이션에서는 경로가 THIS인
CIP™
 Generic MSG를 사용하여 이 옵션을 실행할 수 있습니다.
  1. 프로그램에 MSG 명령어를 추가합니다.
    이 메시지는 한 번만 실행하면 됩니다. 프로그램을 스캔할 때마다 실행할 필요가 없습니다.
    중요:
    컨트롤러 스위치가 Run 모드에 있거나
    FactoryTalk® Security
     설정이 이러한 편집 옵션을 거부하는 경우에는 MSG 명령어를 프로그램에 추가할 수 없습니다.
  2. 아래 탭에 설명된 대로 Message Configuration 대화상자에서 Configuration 탭을 설정합니다.
    이 이미지는 Logix Designer에서 컨트롤러의 USB 포트를 비활성화하는 MSG 명령어를 설정하는 방법을 보여줍니다.
    중요:
    아래에 표시된 값은 비휘발성 컨트롤러 메모리에 저장되기 때문에 컨트롤러에 전원이 공급될 때마다 MSG 명령어를 실행할 필요가 없습니다.
    USB 포트 비활성화
    필드
    설명
    Message Type
    CIP Generic
    Service Type
    Set Attribute Single
    Instance
    1
    Class
    33a
    Attribute
    4
    Source Element
    SINT 데이터 유형의 컨트롤러 태그.
    이 예에서 소스 요소의 이름은 Port_Configuration입니다.
    Source Length
    1

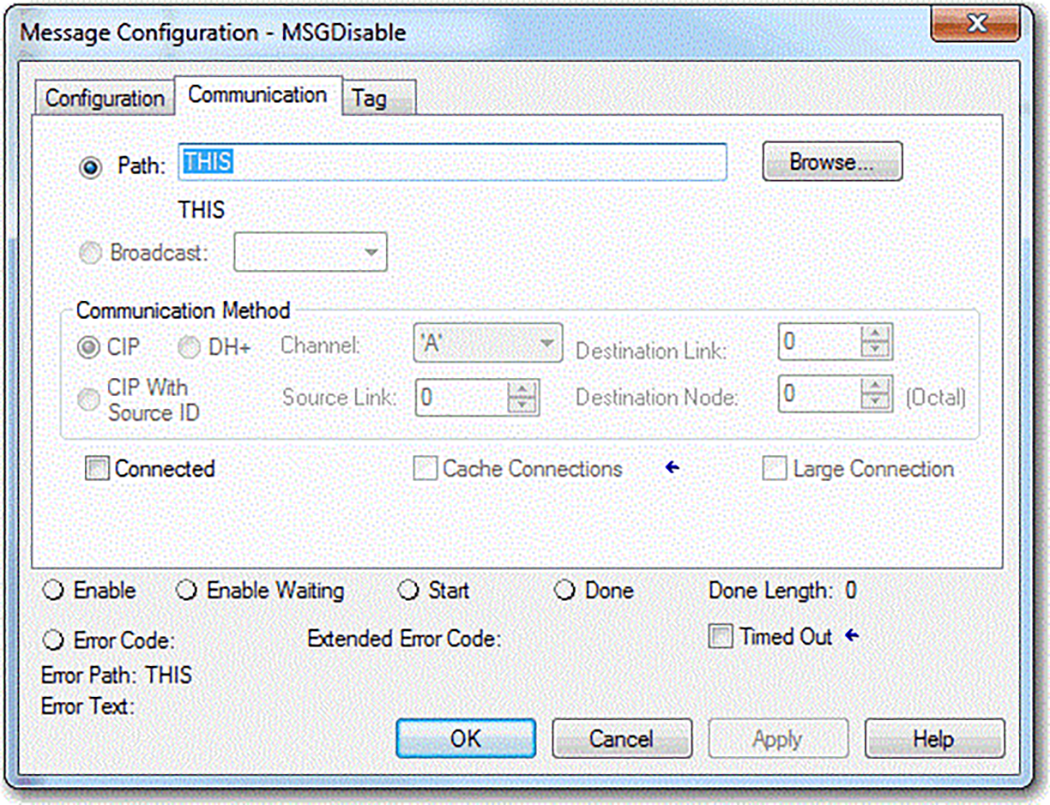

  3. Communication 탭에서 Path를 THIS로 사용하도록 설정합니다.
    중요:
    THIS에 대한 메시지는 비접속 메시지여야 합니다.
    이 이미지는 Logix Designer에서 컨트롤러의 USB 포트를 비활성화하기 위해 통신 경로를 설정하는 방법을 보여줍니다.
